Prisukama vartelių atrama su spynos gaudykle 63.230, 197 × 40 mm
595 €Pirk daugiau, mokėk mažiau5+ vnt. – 500 € už vnt. -15%-
Prisukama vartelių atrama su pailga spynos gaudyklės anga

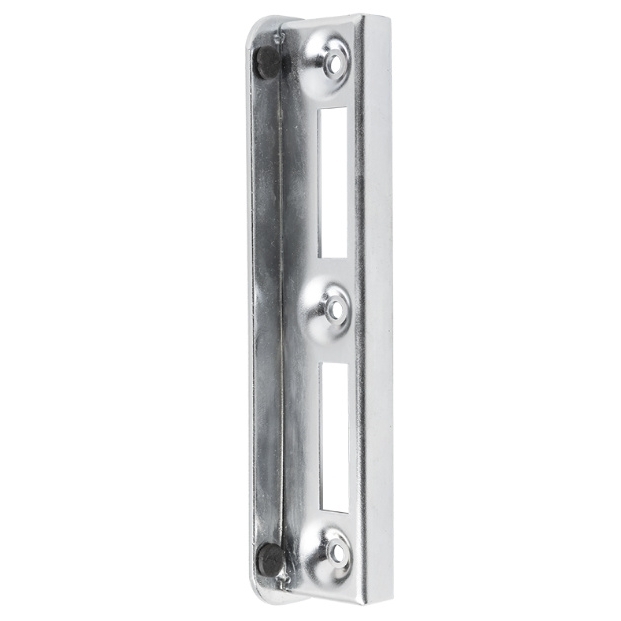

Vartelių atrama 63.230 montuojama ant stulpo ties varstomų vartelių spyna. Uždarant vartelius, varčia atsiremia į gumines atramėles, o spynos liežuvėlis patenka į pailgą gaudyklės angą. Pasukus raktą, į tą pačią angą išstumiamas skląstis. Dvi guminės atramėlės sušvelnina varčios smūgį ir sumažina metalo bildesį.

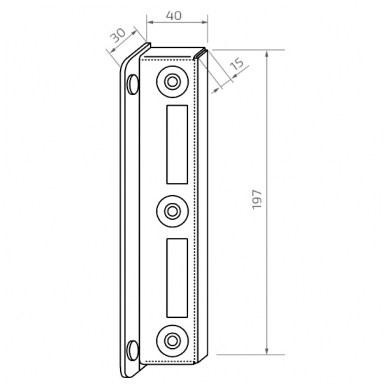

Cinkuotos atramos aukštis – 197 mm, plotis – 40 mm. Ji prisukama per viršuje ir apačioje esančias tvirtinimo angas. Jei keičiate seną gaudyklę, palyginkite jos matmenis bei tvirtinimo vietas ir patikrinkite, ar užvertų vartelių liežuvėlis ir skląstis patenka į pailgos angos ribas.
Prekės duomenys
Prekės kodas 63.230 Paskirtis Varstomų vartelių atrama ir spynos gaudyklė Aukštis × plotis 197 × 40 mm Tvirtinimas Prisukama prie stulpo per 2 tvirtinimo angas Gaudyklės anga Viena pailga anga spynos liežuvėliui ir skląsčiui Smūgio slopinimas 2 guminės atramėlės Paviršius Cinkuotas Svoris 0,28 kg Su kuriomis „Ginoris“ spynomis galima derinti?
Gaudyklę galima derinti su įleidžiamomis vartelių spynomis, turinčiomis liežuvėlį ir tiesų skląstį. Lentelėje pateikti pagal mechanizmo tipą atrinkti modeliai. Prie kiekvieno nurodytas atstumas tarp rankenos ir cilindro centrų, kad būtų lengviau atpažinti turimą spyną.
Atstumas tarp centrų „Ginoris“ spynų modeliai 72 mm 63.211, 63.216 (72/50 mm), 63.237 (72/55 mm, 30 mm korpusui), 63.240 (72/55 mm, 40 mm korpusui) 90 mm 63.210 (90/22 mm), 63.210.90M (90/22 mm, juoda), 63.211.90M (juoda), 63.218 (90/50 mm) 90 mm, spyna su korpusu 63.228 – spyna 63.210 su 40 × 40 mm montavimo korpusu Kaip patikrinti suderinamumą? Prieš gręždami stulpą, priglauskite atramą numatytoje vietoje ir užverkite vartelius. Liežuvėlis turi laisvai patekti į gaudyklės angą. Tada iki galo pasukite raktą ir patikrinkite, ar skląstis išsistumia visa eiga, nekliudydamas angos krašto ar už jos esančio stulpo. Tvirtinimo vietas pažymėkite tada, kai varteliai užsirakina jų papildomai nespaudžiant.
