Dvipusis reguliuojamas vartų vyris M12, 74×38 mm, 61.087.12
790 €Pirk daugiau, mokėk mažiau10+ vnt. – 670 € už vnt. -15%-
Dvipusis reguliuojamas vartų vyris M12, 74×38 mm – 61.087.12

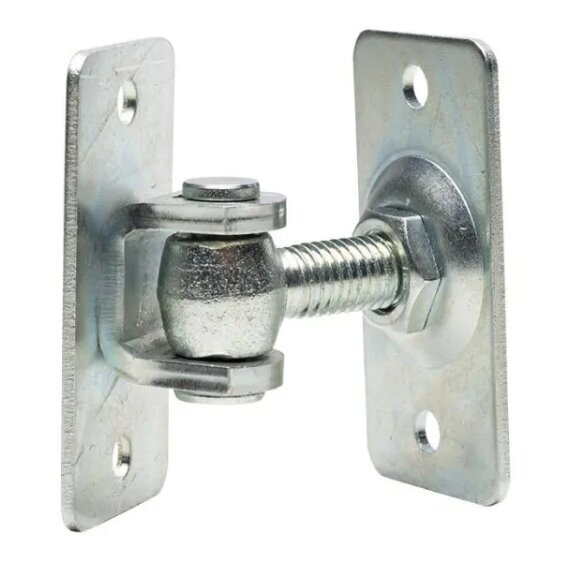

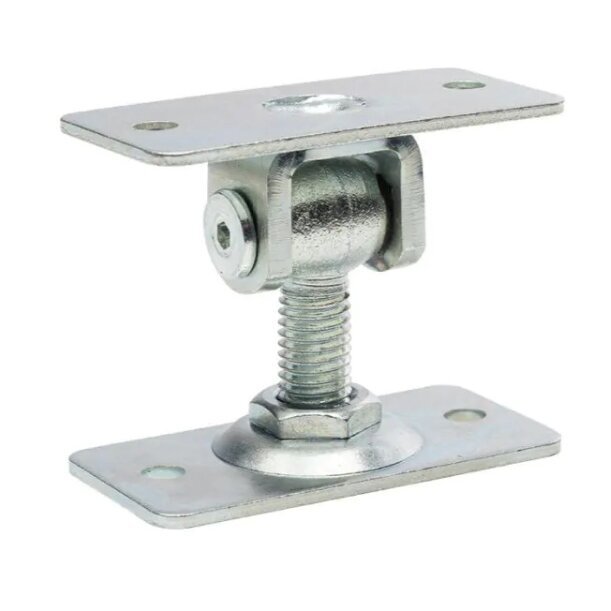

Dvipusis reguliuojamas vartų vyris M12, 61.087.12 – plieninis vartų furnitūros elementas, skirtas lengviems varstomiems metaliniams varteliams ir suderinamoms vartų konstrukcijoms. Pagrindinis šio modelio privalumas – prisukamas tvirtinimas iš abiejų pusių, todėl vyrį galima sumontuoti be suvirinimo darbų.
Vyris turi M12 srieginį reguliavimo mechanizmą ir tvirtinimo pagrindus, kurių nominalūs matmenys – 74×38 mm. Plokštelės storis pagal techninį brėžinį yra 2,5 mm. Konstrukcija leidžia tikslinti vartelių varčios padėtį atraminio stulpo atžvilgiu.
Leistina apkrova – 35 kg suderintai dviejų vyrių porai. Ši reikšmė netaikoma vienam vyriui. Parenkant gaminį būtina papildomai įvertinti vartelių matmenis, tvirtinimo pagrindą ir eksploatavimo sąlygas.
Reguliuojamo vyrio 61.087.12 techniniai duomenys

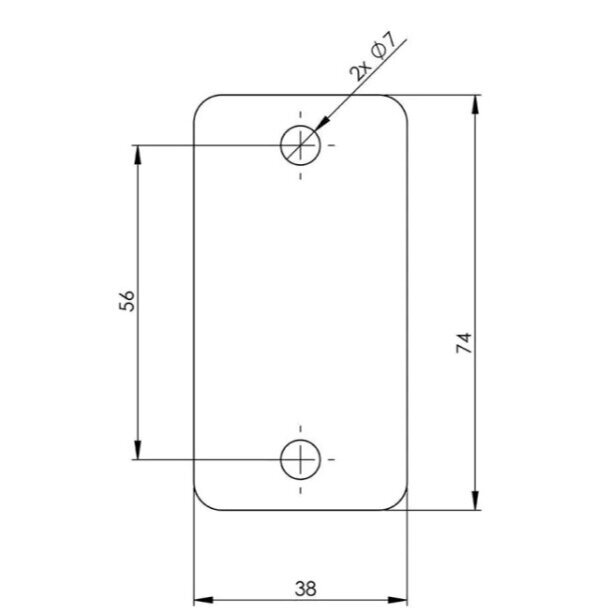

Parametras Reikšmė Prekės kodas 61.087.12 Gaminio tipas Dvipusis prisukamas reguliuojamas vartų vyris Sriegis M M12 Pagrindo nominalūs matmenys 74×38 mm Matmuo A 38 mm Matmuo B 28 mm Matmuo C 56 mm Matmuo R 55 mm Plokštelės storis S 2,5 mm Matmuo L 42–58 mm Tvirtinimo angų skersmuo pagal brėžinį Ø7 mm Tvirtinimo būdas Prisukamas iš abiejų pusių Medžiaga Plienas Paviršiaus apsauga Cinkuotas Leistina apkrova 35 kg vyrių porai Raidiniai matmenys atitinka techninio brėžinio žymėjimą. L = 42–58 mm yra brėžinyje nurodytas konstrukcinis atstumas. Tai nėra 42–58 mm reguliavimo eiga.
Pagrindiniai dvipusio reguliuojamo vyrio privalumai
- Montavimas be suvirinimo – abu vyrio tvirtinimo elementai prisukami mechaniniais tvirtinimo elementais.
- Dvipusė konstrukcija – vienas tvirtinimo mazgas skirtas atraminiam stulpui, kitas – vartelių varčiai.
- M12 srieginis reguliavimas – padeda tikslinti varčios padėtį.
- 74×38 mm pagrindas – kompaktiškas sprendimas lengvų vartelių konstrukcijoms.
- 2,5 mm plokštelės storis – svarbus parenkant montavimo vietą.
- Cinkuotas plienas – papildomai paviršiaus apsaugai nuo korozijos.
- 35 kg apkrova vyrių porai – lengvoms varstomoms konstrukcijoms.
Kur naudojamas dvipusis prisukamas vartų vyris?
Modelis 61.087.12 skirtas lengviems metaliniams kiemo varteliams, tvorų varteliams ir kitoms suderinamoms varstomoms konstrukcijoms. Jis ypač naudingas, kai norima išvengti suvirinimo darbų.
Vyris gali būti naudojamas montuojant jau nudažytus vartelius ir atraminius stulpus. Tokiu atveju nereikia kaitinti metalinių paviršių suvirinimo metu, todėl sumažėja rizika pažeisti esamą dažų dangą.
Vis dėlto gręžiant tvirtinimo angas gali būti pažeista apsauginė danga. Tokias vietas būtina tinkamai apsaugoti nuo korozijos.
Šis modelis taip pat gali būti naudojamas keičiant senus vyrius, jeigu sutampa tvirtinimo geometrija, sukimosi ašies padėtis ir konstrukcijos apkrovos reikalavimai.
Ką reiškia dvipusis vartų vyrio tvirtinimas?
Dvipusis tvirtinimas reiškia, kad vyris prisukamas prie abiejų sujungiamų konstrukcijos dalių – atraminio stulpo ir vartelių varčios.
Skirtingai nuo privirinamų vyrių, šiam modeliui nereikia suvirinti tvirtinimo plokštelių su vartų konstrukcija. Tai gali supaprastinti montavimą ir vėlesnį vyrio pakeitimą.
Tačiau mechaninio tvirtinimo patikimumas priklauso nuo pagrindo medžiagos, profilio sienelės storio, naudojamų varžtų ir jų užveržimo. Jei atrama pagaminta iš plonasienio profilio, gali reikėti papildomo sutvirtinimo.
Prieš montuojant būtina įvertinti, ar abu tvirtinimo pagrindai tinkami numatytai konstrukcijai.
M12 srieginis reguliavimo mechanizmas
Vyrio konstrukcijoje naudojamas M12 srieginis mechanizmas, leidžiantis koreguoti vartelių varčios padėtį.
Reguliavimas naudingas tada, kai po montavimo reikia suvienodinti tarpus tarp vartelių ir stulpo, suderinti spynos veikimą arba pakoreguoti varčios padėtį.

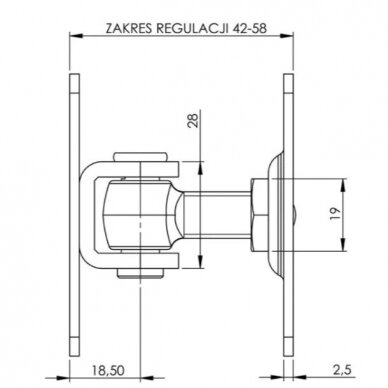

Techniniame brėžinyje nurodytas matmuo L = 42–58 mm. Šį dydį būtina vertinti pagal brėžinį, nes jis nusako konkretaus konstrukcinio atstumo ribas, o ne bendrą vyrio reguliavimo eigą.
Reguliuojant būtina išlaikyti patikimą srieginį sujungimą ir tinkamai užfiksuoti reguliavimo elementus.
Kaip montuoti dvipusį reguliuojamą vyrį 61.087.12?
Prieš montuojant patikrinkite vartelių masę, matmenis ir atraminio stulpo konstrukciją. Įsitikinkite, kad pasirinkta vyrių pora tinkama numatytoms apkrovoms.
Pagal techninį brėžinį pažymėkite tvirtinimo vietas ant stulpo ir vartelių rėmo. Abu vyriai turi būti išdėstyti taip, kad jų sukimosi ašys sutaptų.
Paruoškite tvirtinimo angas ir parinkite tinkamus varžtus bei kitus tvirtinimo elementus. Jų tipas turi atitikti pagrindo medžiagą ir konstrukcijai tenkančias apkrovas.
Prisukite vyrio tvirtinimo elementus prie abiejų konstrukcijos dalių. Prieš galutinai užverždami patikrinkite vartelių padėtį, tarpus ir judėjimą.
Reguliavimo metu vartelių varčią būtina saugiai prilaikyti. Negalima palikti jos ant neužfiksuoto ar nepakankamai pritvirtinto vyrio.
Baigę montuoti patikrinkite, ar varteliai laisvai juda per visą numatytą atidarymo kampą, ar nėra strigimo ir ar visi tvirtinimo elementai patikimai užveržti.
Kokią apkrovą atlaiko vyris 61.087.12?
Leistina apkrova – 35 kg dviejų vyrių porai. Tai reiškia, kad nurodyta reikšmė taikoma visai suderintai pakabinimo sistemai, o ne vienam vyriui.
Šiam modeliui kartu su apkrovos reikšme nėra patvirtintas konkretus vartelių varčios plotis. Todėl 35 kg negalima automatiškai taikyti bet kokio ilgio ar pločio vartams.
Parenkant vyrius būtina įvertinti varčios masę, plotį, aukštį, vėjo poveikį, atraminio stulpo standumą ir tvirtinimo elementų laikomąją galią.
Jeigu varteliai sunkesni arba konstrukcijai tenka didesnės apkrovos, reikia rinktis tinkamesnę vyrių sistemą.
Ar galima montuoti ant jau nudažytų vartelių?
Taip, dvipusė prisukama konstrukcija yra patogi montuojant jau nudažytus metalinius vartelius ir stulpus, nes nereikia atlikti suvirinimo darbų.
Prieš gręžiant angas svarbu tiksliai pažymėti tvirtinimo vietas. Išgręžtas angas ir kitus pažeistus metalinius paviršius rekomenduojama papildomai apsaugoti antikorozine priemone.
Mechaninis tvirtinimas turi būti pakankamai patikimas, kad eksploatacijos metu neatsirastų plokštelių judėjimo ar tvirtinimo elementų laisvumo.
Cinkuoto vyrio priežiūra
Cinkuota plieno danga padeda apsaugoti gaminį nuo korozijos. Tačiau lauko sąlygomis naudojamus vartų vyrius būtina periodiškai apžiūrėti.
Patikrinkite tvirtinimo varžtų užveržimą, srieginio reguliavimo mazgo būklę ir vartelių judėjimą.
Pastebėjus girgždėjimą, strigimą, laisvumą ar korozijos požymius, būtina nustatyti priežastį ir atlikti reikalingą priežiūrą.
Jeigu apsauginė danga pažeista, pažeistas vietas rekomenduojama papildomai apsaugoti.
Kuo 61.087.12 skiriasi nuo kitų M12 vyrių?
Reguliuojami M12 vartų vyriai gali turėti skirtingas tvirtinimo konstrukcijas. Kai kurie modeliai turi vieną prisukamą plokštelę, kiti – lenktą laikiklį arba privirinamą elementą.
61.087.12 išsiskiria tuo, kad yra prisukamas iš abiejų pusių. Tai svarbu, kai norima sumontuoti vartelius nevirinant.
Pavyzdžiui, modelis 61.080 turi kitokią tvirtinimo konstrukciją ir 90×30 mm plokštelę, o 61.081 turi lenktą laikiklį.
Renkantis svarbiausia įvertinti ne tik sriegio dydį, bet ir montavimo būdą, tvirtinimo pagrindus bei leistiną apkrovą.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.087.12 sriegis?
M12.
Kokie tvirtinimo pagrindo matmenys?
74×38 mm.
Koks plokštelės storis?
2,5 mm.
Ar vyrį reikia privirinti?
Ne. Jis prisukamas iš abiejų pusių.
Ar tinka jau nudažytiems varteliams?
Taip, jeigu konstrukcija tinkama mechaniniam tvirtinimui. Suvirinimo nereikia.
Kokią apkrovą atlaiko vyrių pora?
35 kg.
Ar 35 kg yra vieno vyrio apkrova?
Ne. Tai dviejų vyrių poros leistina apkrova.
Ar vyris reguliuojamas?
Taip. M12 srieginis mechanizmas leidžia koreguoti vartelių padėtį.
Ar vyris cinkuotas?
Taip, gaminys turi cinkuotą paviršiaus apsaugą.
