Įleidžiama lauko vartelių spyna 63.216, 72/50 mm
1240 €Pirk daugiau, mokėk mažiau3+ vnt. – 1050 € už vnt. -15%-

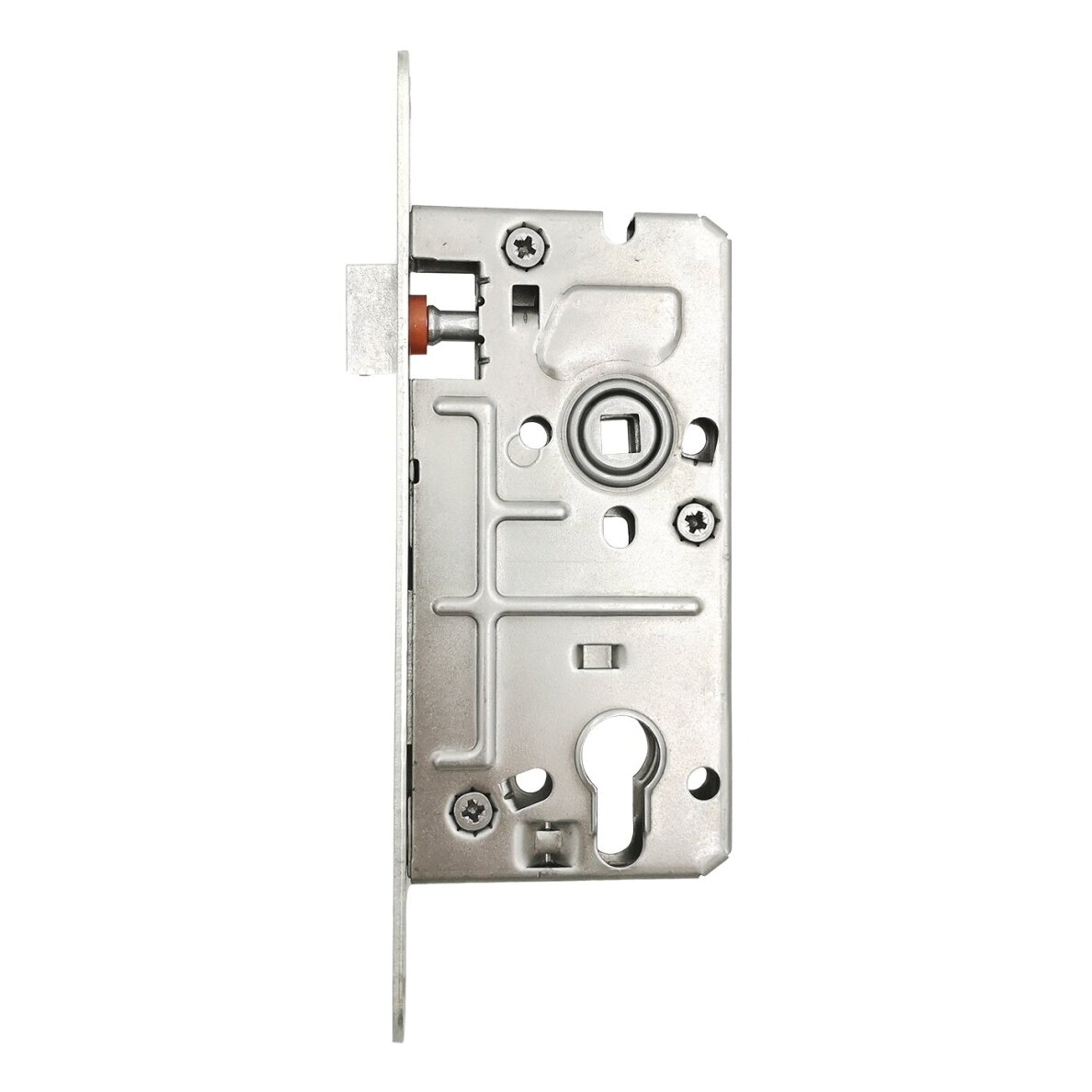

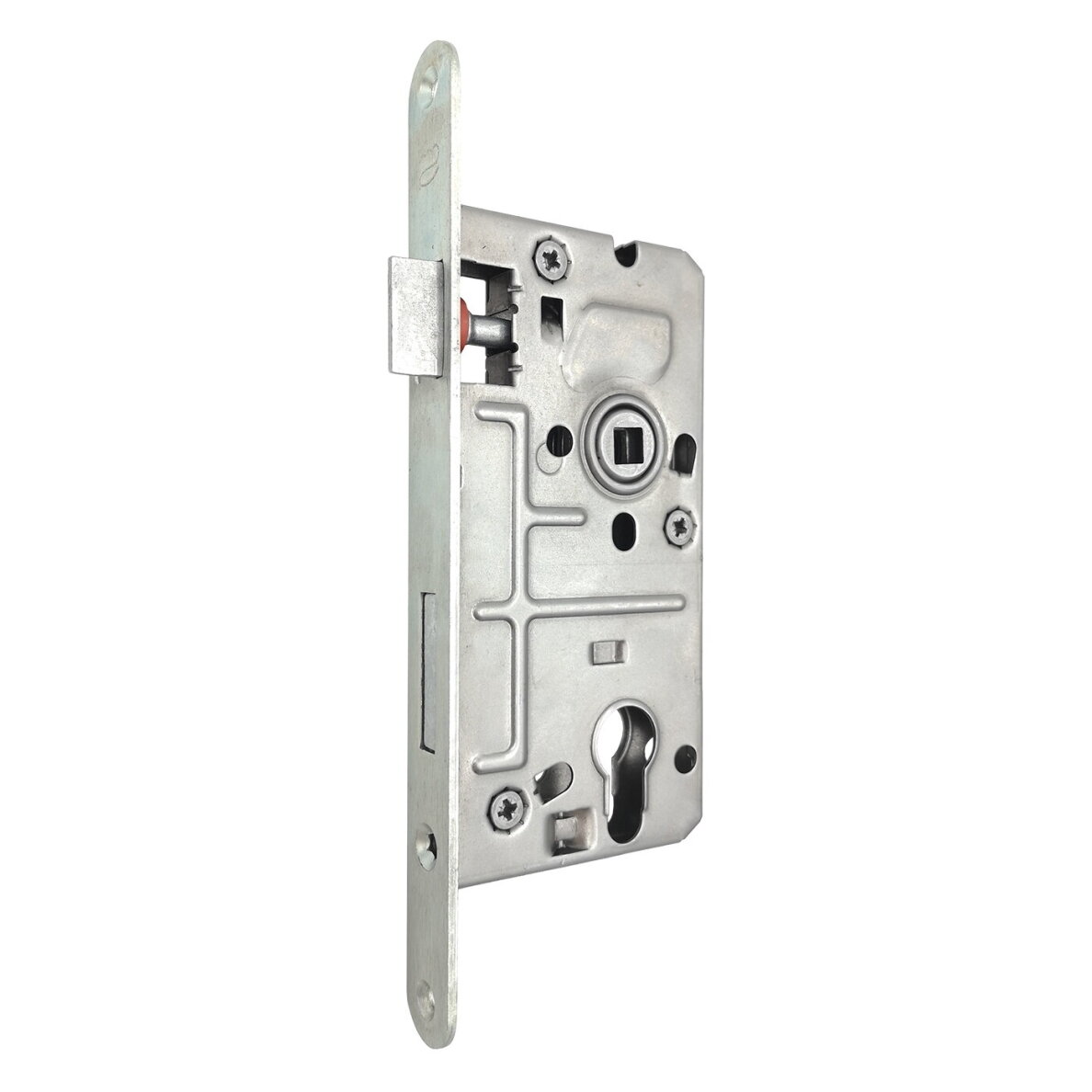

Įleidžiama lauko vartelių spyna 63.216, 72/50 mm skirta varstomiems varteliams ir durims su spaudžiama rankena bei spynos cilindru. Uždarius vartelius, liežuvėlis įsistato į atramą ant stulpo ir prilaiko varčią. Nuspaudus rankeną liežuvėlis įtraukiamas, o pasukus raktą cilindre varteliai užrakinami atskira sklende.
Šį modelį verta rinktis, kai rankenos ašis turi būti 50 mm nuo vartelių briaunoje esančios spynos priekinės plokštelės. Atstumas tarp rankenos ašies ir cilindro centro yra 72 mm. Taigi pirmiausia pagal 72 mm tarpcentrį parenkama rankena, o pagal 50 mm matmenį patikrinama, ar jos ašis pateks į profilyje paruoštą angą. Pačiam mechanizmui reikia vietos 80 mm gylio korpusui.
Spynos 63.216 techniniai duomenys

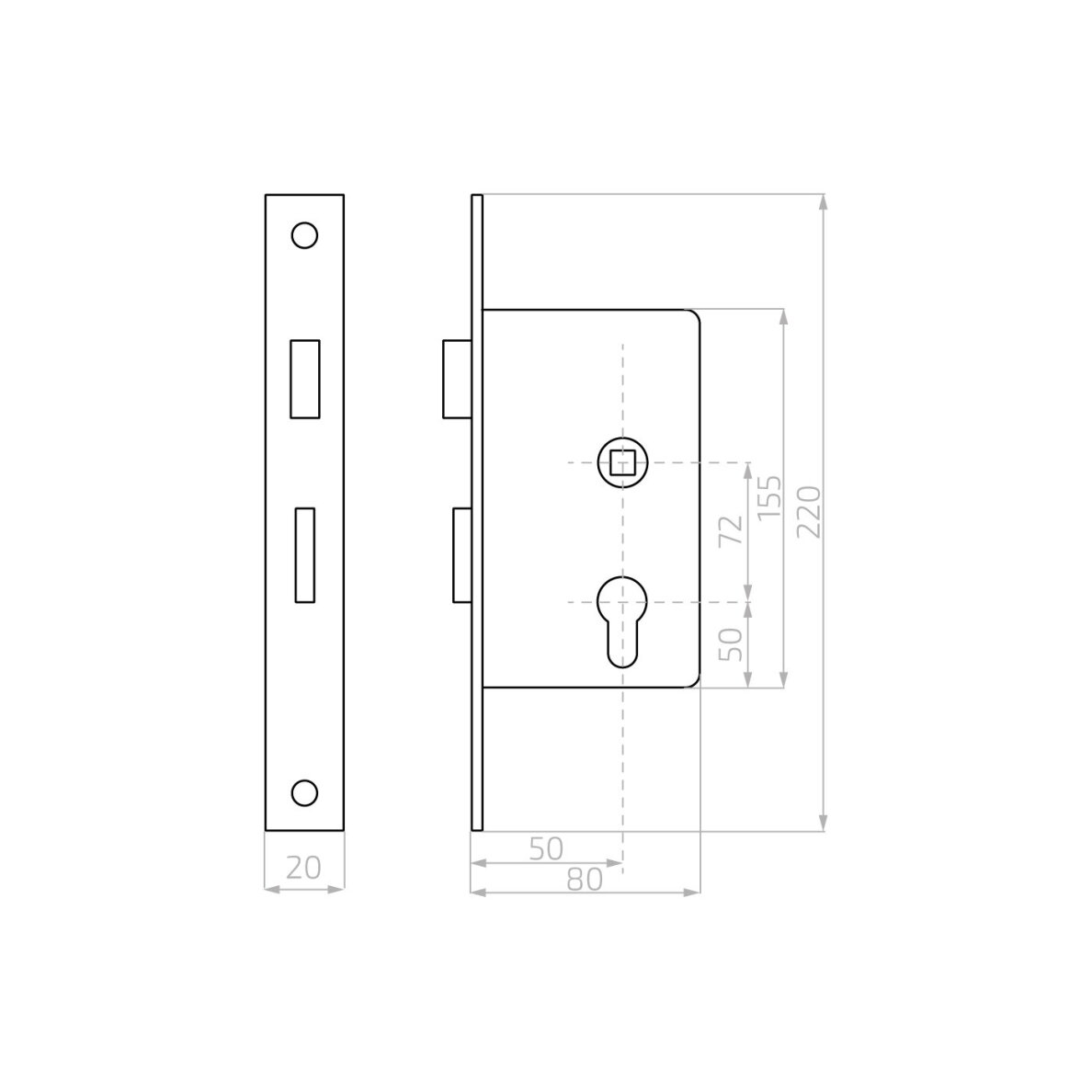

Prekės kodas 63.216 Tipas Įleidžiama spyna su liežuvėliu ir užrakinimo sklende Atstumas tarp rankenos ašies ir cilindro centro 72 mm Atstumas nuo priekinės plokštelės iki rankenos ašies centro 50 mm Spynos korpuso gylis 80 mm Spynos korpuso aukštis 155 mm Priekinės plokštelės aukštis × plotis 220 × 20 mm Rankenos kvadratinė ašis 8 × 8 mm Konstrukcija Kniedytas skardos korpusas Ar spyna tiks vietoje senos 72 mm vartelių spynos?
Išmatuokite seną spyną dviem kryptimis. Vertikaliai, nuo rankenos angos centro iki cilindro sukimosi centro, turi būti 72 mm. Horizontaliai, nuo priekinės plokštelės iki rankenos angos centro, turi būti 50 mm. Tada palyginkite korpuso gylį, priekinės plokštelės matmenis ir varžtų vietas.

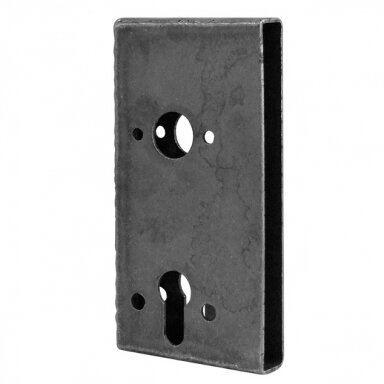

Pavyzdžiui, vartelių spyna 63.211, 72/34 mm taip pat turi 72 mm tarpcentrį, tačiau jos rankenos ašis yra 34 mm nuo priekinės plokštelės. Sumontavus 63.216, ašis būtų 16 mm toliau nuo vartelių briaunos. Šis skirtumas svarbus, jei norite panaudoti jau išpjautas angas. Jei gaminate naują metalinį rėmą ir spynai numatėte atskirą montavimo korpusą, palyginkite 72/50 mm spynos korpusą 63.217.
72 mm tarpcentrio vartelių rankenos spynai 63.216
Žemiau pateiktų rankenų plokštelėse yra šiai spynai reikalingas 72 mm atstumas tarp centrų. Spaudžiamai rankenai reikia 8 × 8 mm kvadratinės ašies. Jos ilgį parinkite pagal vartelių storį su abiem apdailos plokštelėmis. Jei paliekate esamas tvirtinimo skyles, palyginkite ir rankenos varžtų išdėstymą.
Rankenos modelis Pasirinkimo ypatybė 63.050.72.00 – rankena su 220 × 30 mm plokštele 30 mm pločio apdaila, kai vartelių profilio šone nedaug vietos. 63.051.72.00 – 72 mm vartelių rankena 63.051 serijos rankena su anga cilindrui. 63.053.72.00 – 72 mm vartelių rankena 63.053 serijos modelis su 72 mm tarpcentrio plokštele. 63.180.72.00 – juoda spaudžiama rankena Profiliuota rankena su siaura 240 × 30 mm plokštele. 63.181.72.00 – rankena ir rankenėlė Vienai vartelių pusei skirta svirtinė rankena, kitai – rankenėlė. Plokštelė 240 × 30 mm. 63.182.72.00 – rankenėlė su plokštele Rankenėlės formos modelis su 240 × 30 mm apdaila. 63.191.72.00 – kairinė dekoratyvinė rankena 263 × 60 mm plokštelė. Pamatuokite, ar užvertus vartelius platesnė apdaila prasilenks su atrama. 63.192.72.00 – dešininė dekoratyvinė rankena Dešininis variantas su 263 × 60 mm plokštele. 63.200.72.00 – juoda rankena 247 × 32 mm plokštelė, derinama prie juodos vartelių furnitūros. 63.200.72.01 – antracito spalvos rankena 247 × 32 mm plokštelė antracito spalvos varteliams. 63.201.72.00 – juoda rankena su rankenėle 247 × 32 mm plokštelė. Pasirinkimas, kai kiemo ir gatvės pusėse norite skirtingos formos rankenų. 63.201.72.01 – antracito spalvos rankena su rankenėle Antracito spalvos 63.201 serijos variantas su 247 × 32 mm plokštele. 63.283.72.00 – traukiama vartelių rankena Skirta varčiai patraukti, kai liežuvėlis jau atleistas. Jei iš tos pusės vartelius norite atidaryti nuspaudimu, rinkitės spaudžiamą rankeną.
