Įleidžiama lauko vartelių spyna 63.218, 90/50 mm
1305 €Pirk daugiau, mokėk mažiau3+ vnt. – 1100 € už vnt. -15%-

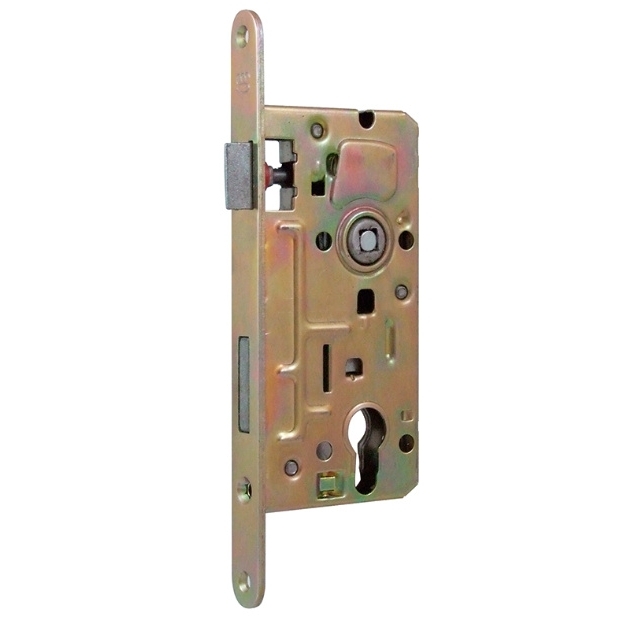

Įleidžiama lauko vartelių spyna 63.218, 90/50 mm skirta varstomiems varteliams ir durims su spaudžiama rankena bei spynos cilindru. Uždarius vartelius, liežuvėlis įsistato į atramą ant stulpo ir prilaiko varčią. Nuspaudus rankeną liežuvėlis įtraukiamas, o pasukus raktą cilindre varteliai užrakinami atskira sklende.
Šis modelis tinka, kai rankenos ašis turi būti 50 mm nuo spynos priekinės plokštelės, o rankenos ir cilindro centrus skiria 90 mm. Keičiant seną spyną svarbus ir trečias matmuo – varčios briaunoje tvirtinamos priekinės plokštelės aukštis yra 240 mm.
Spynos 63.218 techniniai duomenys
Prekės kodas 63.218 Tipas Įleidžiama spyna su liežuvėliu ir užrakinimo sklende Atstumas tarp rankenos ašies ir cilindro centro 90 mm Atstumas nuo priekinės plokštelės iki rankenos ašies centro 50 mm Priekinės plokštelės aukštis × plotis 240 × 22 mm Rankenos kvadratinė ašis 8 × 8 mm Konstrukcija Kniedytas plieninis mechanizmas su cinko lydinio detalėmis Kaip patikrinti, ar 90/50 mm spyna tiks jūsų varteliams?
Pirmiausia pamatuokite vertikalų atstumą nuo kvadratinės rankenos angos centro iki cilindro sukimosi centro. Jei gaunate 90 mm, šį matmenį atitiks ir senos rankenos plokštelė su 90 mm tarpcentriu. Tada pamatuokite horizontaliai nuo spynos priekinės plokštelės iki rankenos ašies centro. Modeliui 63.218 reikia 50 mm. Šis antrasis matmuo lemia, ar rankenos ašis pateks į jau išpjautą vartelių profilio angą.
Pavyzdžiui, vartelių spyna 63.210, 90/22 mm taip pat turi 90 mm tarpcentrį, tačiau jos rankenos ašis yra 28 mm arčiau priekinės plokštelės. Jei išmatavote 50 mm nuo plokštelės iki ašies, bet tarp rankenos ir cilindro centrų gavote 72 mm, palyginkite spyną 63.216, 72/50 mm.
Kokias 90 mm rankenas galima derinti su spyna 63.218?
Visų lentelėje pateiktų modelių rankenos ir cilindro angų centrai išdėstyti 90 mm atstumu. Norėdami vartelius atidaryti nuspaudimu, rinkitės spaudžiamą rankeną su 8 × 8 mm kvadratine ašimi. Ašies ilgį parinkite pagal vartelių storį su abiem apdailos plokštelėmis. Keičiant vien rankenas taip pat svarbu palyginti tvirtinimo varžtų vietas.
Rankenos modelis Kuo išsiskiria 63.050.90.00 – rankena su siaura plokštele 220 × 30 mm plokštelė, kai profilio šone nedaug vietos apdailai. 63.053.90.00 – juodų spaudžiamų rankenų komplektas Dvi aliumininės rankenos su 218 × 34 mm plokštelėmis, ašimi ir tvirtinimo varžtais. Vartelius galima atidaryti nuspaudimu iš abiejų pusių. 63.180.90.00 – juoda profiliuota rankena Spaudžiama rankena su 240 × 30 mm plokštele. 63.181.90.00 – rankena ir rankenėlė Vienoje vartelių pusėje montuojama svirtinė rankena, kitoje – rankenėlė. Plokštelės matmenys 240 × 30 mm. 63.182.90.00 – rankenėlė su plokštele Rankenėlės formos modelis su siaura 240 × 30 mm apdaila. 63.190.90.00 – dekoratyvinė juoda rankena 270 × 36 mm plokštelė varteliams, kuriems parinkta ilgesnė apdaila. 63.191.90.00 – kairinė dekoratyvinė rankena Kairinis modelis su platesne 263 × 60 mm plokštele. 63.192.90.00 – dešininė dekoratyvinė rankena Dešininis modelis su 263 × 60 mm plokštele. Prieš montuojant verta patikrinti, ar apdaila prasilenks su atrama ant stulpo. 63.200.90.00 – juoda aliumininė rankena 247 × 32 mm plokštelė su tvirtinimo varžtus dengiančiu gaubtu. 63.200.90.01 – antracito spalvos rankena Tos pačios serijos 247 × 32 mm variantas antracito spalvos varteliams. 63.201.90.00 – juoda rankena su rankenėle 247 × 32 mm plokštelė. Pasirinkimas, kai kiemo ir gatvės pusėse norite skirtingos formos rankenų. 63.201.90.01 – antracito spalvos rankena su rankenėle Antracito spalvos 63.201 serijos variantas su 247 × 32 mm plokštele. 63.283.90.00 – juoda traukiama rankena Skirta varčiai patraukti, kai liežuvėlis jau atleistas. Iš tos pusės, kurioje liežuvėlį norite atitraukti rankena, rinkitės spaudžiamą modelį. Rankenos plokštelė montuojama vartelių šone, o spynos priekinė plokštelė – varčios briaunoje. Todėl prie šios 240 mm aukščio spynos galite rinktis ir trumpesnę rankenos apdailą. Svarbu, kad sutaptų 90 mm tarpcentris, plokštelė tilptų ant profilio, o rankena atidarant vartelius nekliūtų už stulpo.
