• Įleidžiama vartelių spyna 63.237, 72/55 mm

    2980 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 2530 € už vnt. -15%
    Į krepšelį
  • Įleidžiama 72/55 mm spyna metaliniams varteliams

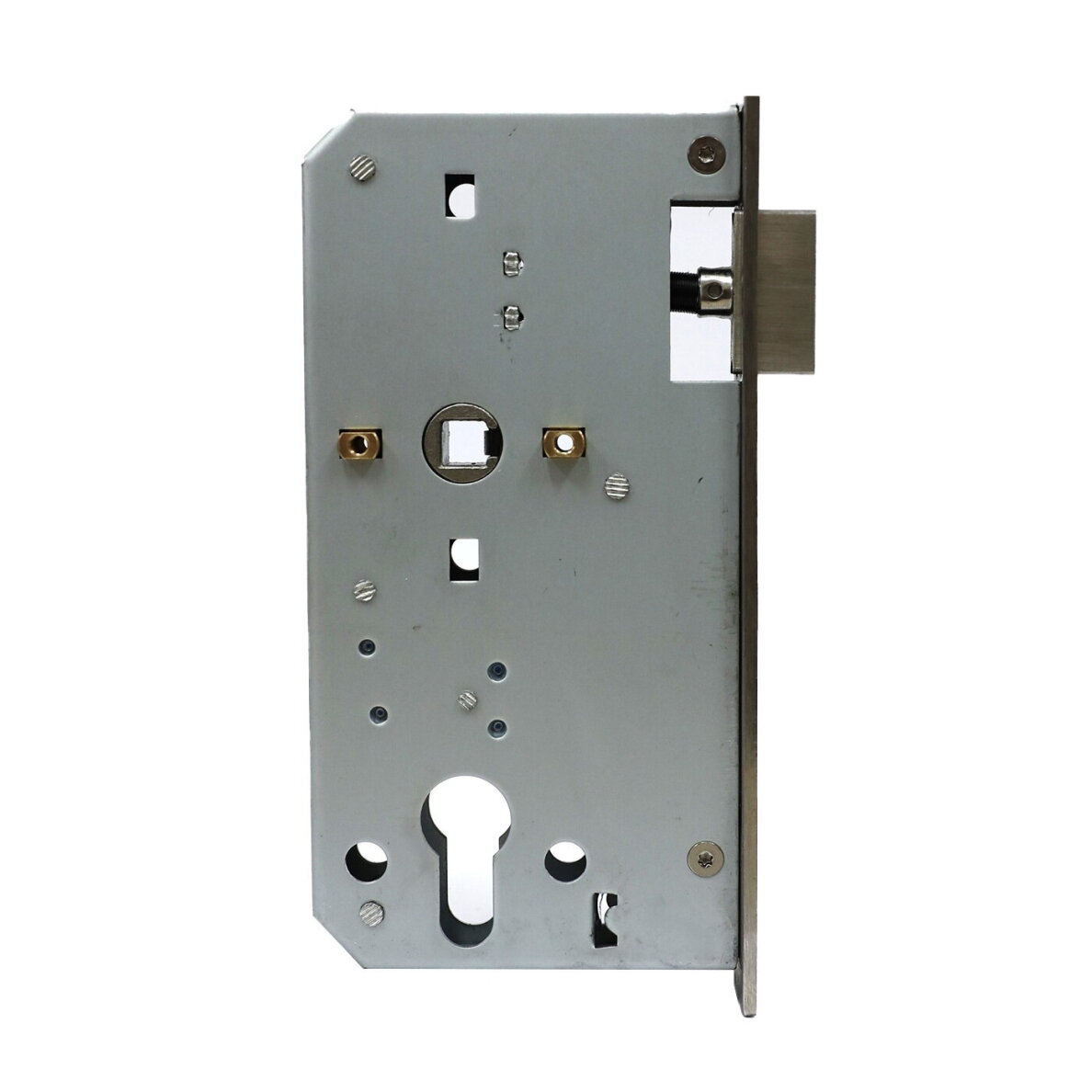

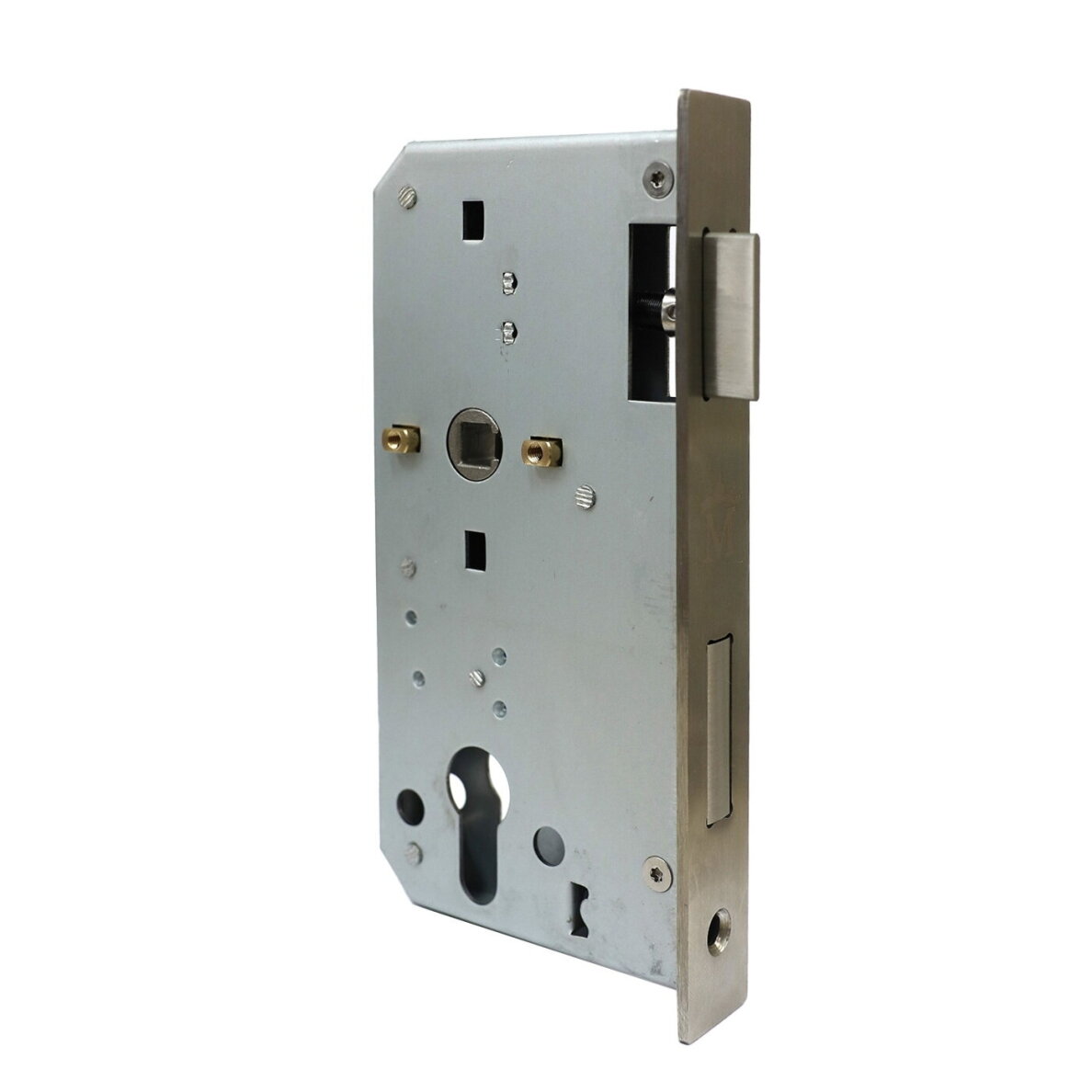

    63.237 – įleidžiama vartelių spyna su rankena valdomu liežuvėliu ir cilindru valdomu skląsčiu. Uždarant vartelius liežuvėlis užsifiksuoja atsakomojoje plokštelėje, o nuspaudus rankeną įtraukiamas į spyną. Užrakinant raktu išstumiamas atskiras skląstis, kurio eiga – 25 mm. Liežuvėlio kryptį galima pakeisti, todėl tą pačią spyną galima montuoti į kairiuosius ir dešiniuosius vartelius.

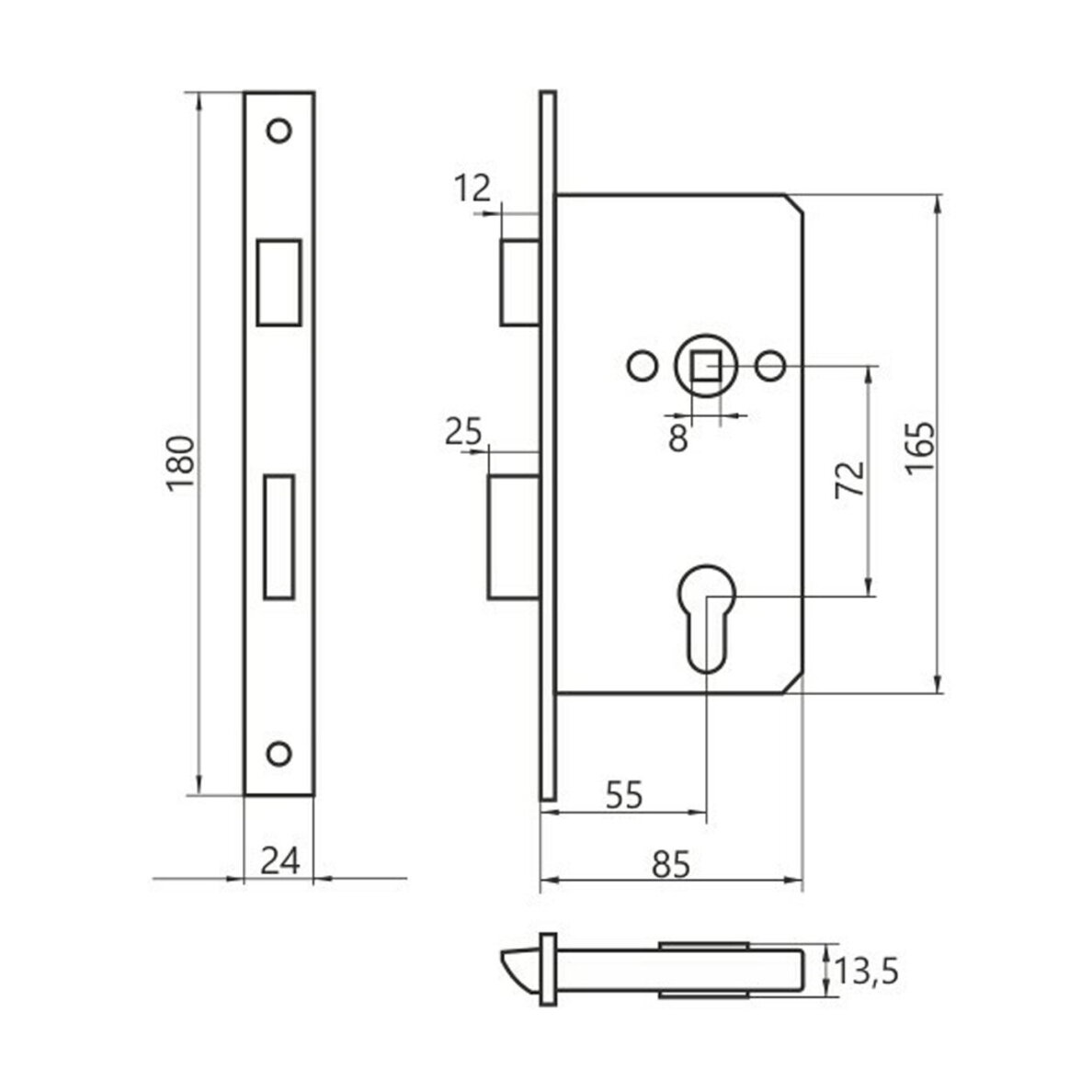

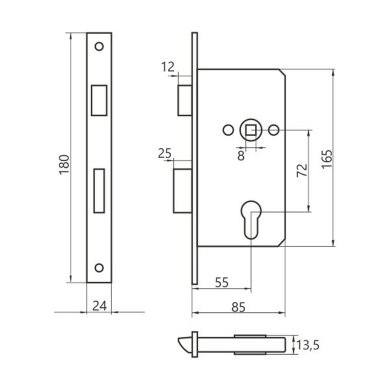

    Prekės duomenys

    Prekės kodas 63.237
    Spynos tipas Įleidžiama, su liežuvėliu ir skląsčiu, skirta cilindrui
    Atstumas tarp rankenos ir cilindro centrų 72 mm
    Atstumas nuo priekinės plokštelės iki rankenos ašies 55 mm
    Priekinės plokštelės aukštis × plotis 180 × 24 mm
    Spynos gylis nuo priekinės plokštelės 85 mm
    Rankenos kvadratas 8 × 8 mm
    Skląsčio eiga 25 mm
    Atidarymo kryptis Kairinė arba dešininė, liežuvėlis apverčiamas
    Derantis montavimo korpusas 63.238, plotis 30 mm, įsigyjamas atskirai
    Spynos svoris 0,62 kg

    Kaip patikrinti, ar spyna tiks jūsų varteliams?

    Jei keičiate esamą spyną, pirmiausia pamatuokite atstumą nuo rankenos kvadrato centro iki cilindro centro – jis turi būti 72 mm. Tada pamatuokite nuo spynos priekinės plokštelės išorinio paviršiaus iki rankenos kvadrato centro – šio modelio matmuo yra 55 mm. Taip pat palyginkite priekinės plokštelės dydį, tvirtinimo skylių vietas ir patikrinkite, ar varteliuose pakanka vietos 85 mm gylio mechanizmui.

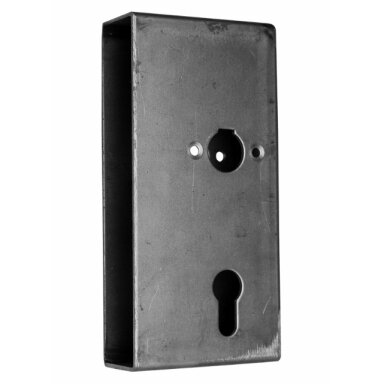

    Gaminant naujus vartelius, spynai 63.237 galima rinktis jai skirtą montavimo korpusą 63.238. Jo matmenys – 186 × 91 × 30 mm (aukštis × gylis × plotis). Taigi prekės žymėjime nurodyti 30 mm reiškia montavimo korpuso plotį, o pačios spynos priekinė plokštelė yra 24 mm pločio.

    72 mm vartelių rankenos šiai spynai

    Jei rankena ir cilindro anga yra vienoje apdailos plokštelėje, rinkitės modelį su 72 mm atstumu tarp centrų. Nuspaudžiamai rankenai reikalingas 8 × 8 mm kvadratinis strypas. Jo ilgį parinkite pagal surinktų vartelių storį, įskaitant abiejų pusių apdailą.

    Modelių grupė „Ginoris“ rankenos su 72 mm atstumu tarp centrų
    63.050–63.053 63.050.72.00, 63.051.72.00, 63.053.72.00
    63.180–63.182 63.180.72.00, 63.181.72.00, 63.182.72.00
    63.191 ir 63.192 63.191.72.00, 63.192.72.00
    63.200 63.200.72.00 – juoda, 63.200.72.01 – antracito spalvos
    63.201 63.201.72.00 – juoda, 63.201.72.01 – antracito spalvos
    Traukiama rankena 63.283.72.00

    Jei vartelius norite atidaryti nuspausdami rankeną, rinkitės modelį, kuris kvadratiniu strypu įtraukia spynos liežuvėlį. Fiksuota traukiama rankena skirta varčiai patraukti, kai liežuvėlis jau atlaisvintas. Rinkdamiesi rankenos komplektą taip pat palyginkite apdailos plokštelės plotį ir tvirtinimo vietas su savo vartelių konstrukcija.
