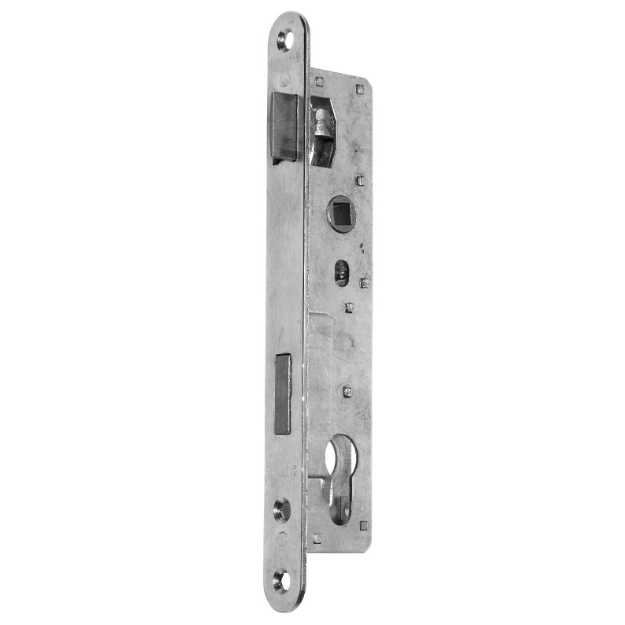

Įleidžiama lauko vartelių spyna 63.210, 90/22 mm
1485 €Pirk daugiau, mokėk mažiau3+ vnt. – 1250 € už vnt. -15%-
Įleidžiama lauko vartelių spyna 63.210, 90/22 mm skirta varstomiems metaliniams varteliams. Uždarius vartelius, spynos liežuvėlis įsistato į atramą ant stulpo ir prilaiko varčią. Nuspaudus rankeną liežuvėlis įtraukiamas, o pasukus raktą cilindre varteliai užrakinami atskira sklende.
Ši spyna aktuali gaminant vartelius iš metalinio profilio 40x40 mm arba keičiant seną įleidžiamą spyną. Jos korpuso gylis yra 38 mm, o rankenos ašis nuo priekinės plokštelės nutolusi 22 mm. Renkantis rankeną su ilga apdailos plokštele svarbus kitas matmuo – 90 mm atstumas tarp rankenos ašies ir cilindro centro. Žemiau rasite šio tarpcentrio rankenas su nuorodomis į kiekvieną modelį.
Spynos 63.210 techniniai duomenys

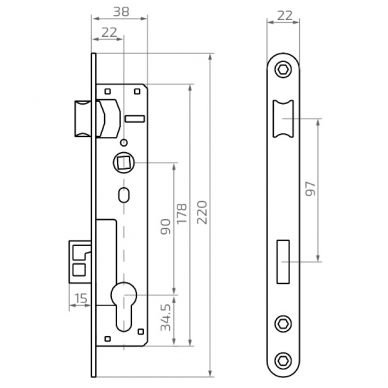

Prekės kodas 63.210 Tipas Įleidžiama vartelių spyna su liežuvėliu ir užrakinimo sklende Žymėjimas 90/22 mm Atstumas tarp rankenos ašies ir cilindro centro 90 mm Atstumas nuo priekinės plokštelės iki rankenos ašies centro (B) 22 mm Spynos gylis pagal brėžinį (A) 38 mm Spynos korpuso aukštis 178 mm Priekinės plokštelės aukštis × plotis 220 × 22 mm Svoris 0,42 kg Kaip patikrinti, ar 90/22 mm spyna tiks jūsų varteliams?
- Išmatuokite atstumą tarp centrų. Matuokite nuo kvadratinės rankenos angos centro iki cilindro sukimosi centro. Šiam modeliui reikia 90 mm. Tas pats matmuo svarbus renkantis rankeną, kurios plokštelėje yra anga cilindrui.
- Patikrinkite rankenos padėtį vartelių briaunos atžvilgiu. Nuo spynos priekinės plokštelės iki rankenos ašies centro turi būti 22 mm. Dvi spynos gali turėti tą patį 90 mm tarpcentrį, tačiau rankenos anga profilyje sutaps tik tada, kai atitiks ir šis antrasis matmuo.
- Palyginkite korpusą ir tvirtinimą. Profilyje turi pakakti vietos 38 mm gylio ir 178 mm aukščio korpusui. Jei keičiate spyną, pridėkite senąją prie brėžinio ir palyginkite priekinės plokštelės ilgį, plotį bei varžtų vietas.
- Patikrinkite atramą ant stulpo. Uždarius vartelius, liežuvėlis ir užrakinimo sklendė turi patekti į jiems skirtas angas. Tai ypač svarbu, jei paliekate seną vartelių atramą.
Kokios 90 mm rankenos tinka vartelių spynai 63.210?
Žemiau išvardytų „Ginoris“ rankenų atstumas tarp rankenos ir cilindro centrų yra 90 mm. Jei vartelius norite atidaryti nuspaudę rankeną iš abiejų pusių, rinkitės atitinkamą spaudžiamų rankenų komplektą. Jei vienoje pusėje pageidaujate rankenėlės ar traukiamos rankenos, atkreipkite dėmesį į pasirinkto modelio valdymo būdą.
Rankenos modelis Kuo išsiskiria 63.050.90.00 – rankena su plokštele 220 × 30 mm plokštelė. 63.053.90.00 – juodų rankenų komplektas 218 × 34 mm plokštelės. 63.180.90.00 – juoda spaudžiama rankena 240 × 30 mm plokštele. 63.181.90.00 – rankenos ir rankenėlės komplektas Vienoje pusėje spaudžiama rankena, kitoje – rankenėlė. Plokštelės matmenys 240 × 30 mm. 63.182.90.00 – rankenėlė su plokštele 240 × 30 mm plokštele. 63.190.90.00 – dekoratyvinė juoda rankena 270 × 36 mm plokštelė. Tinka, kai norite ilgesnės dekoratyvinės apdailos. 63.191.90.00 – kairinė dekoratyvinė rankena 263 × 60 mm plokštelė. Prieš renkantis pamatuokite, ar ant profilio pakanka vietos 60 mm pločio apdailai. 63.192.90.00 – dešininė dekoratyvinė rankena 263 × 60 mm plokštelė. Dešininis variantas, derinamas pagal rankenos montavimo pusę. 63.200.90.00 – juoda aliumininė rankena 247 × 32 mm plokštelė su gaubtu, kuris paslepia tvirtinimo varžtus. 63.200.90.01 – antracito spalvos rankena 247 × 32 mm plokštelė. Antracito spalvos tos pačios serijos variantas. 63.201.90.00 – juodas rankenos ir rankenėlės komplektas 247 × 32 mm plokštelė. Pasirinkimas, kai iš abiejų vartelių pusių norite skirtingos formos rankenų. 63.201.90.01 – antracito spalvos rankenos ir rankenėlės komplektas 247 × 32 mm plokštelė. Antracito spalvos 63.201 serijos variantas. 63.283.90.00 – juoda traukiama rankena Plieninė rankena su anga cilindrui. Skirta varčiai patraukti. Jei iš tos pusės norite nuspaudimu atitraukti spynos liežuvėlį, rinkitės spaudžiamą rankeną. Kaip išsirinkti rankeną pagal vartelių profilį?
Siauram profiliui pirmiausia palyginkite 30 mm pločio modelius 63.050.90.00 ir 63.180.90.00. Jei svarstote dekoratyvinę 63.191.90.00 arba 63.192.90.00 rankeną, ant varčios pasižymėkite jos 60 mm plotį. Uždarant vartelius plokštelė ir pati rankena turi prasilenkti su stulpu bei vartelių atrama.
Jei paliekate esamą cilindrą, pamatuokite abi jo puses nuo tvirtinimo varžto centro iki rankenos apdailos išorinio paviršiaus. Pakeitus apdailos storį gali pasikeisti reikalingas cilindro ilgis. Spaudžiamai rankenai taip pat patikrinkite kvadratinės ašies skerspjūvį ir ilgį pagal vartelių storį, o keisdami vien rankenas – ir tvirtinimo varžtų vietas.
