• Prisukama vartelių atrama su dėžutine spynos gaudykle 63.229, 298 × 44,5 mm

    1345 €
    Pirk daugiau, mokėk mažiau
    5+ vnt.  – 1140 € už vnt. -15%
    Į krepšelį

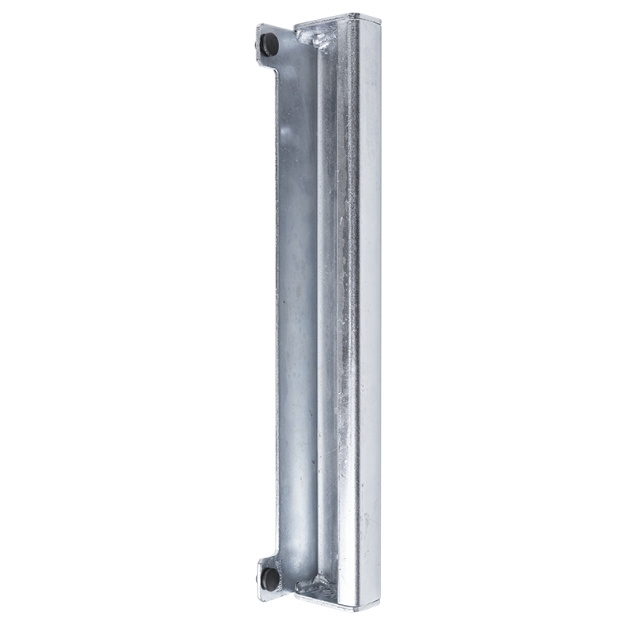

  • Prisukama vartelių atrama su dėžutine spynos gaudykle

    Vartelių atrama 63.229 montuojama ant stulpo ties varstomų vartelių spyna. Dėžutės formos gaudyklė priima spynos liežuvėlį ir rakinamą skląstį. Atramos viršuje ir apačioje esantys išlenkti galai riboja uždaromos varčios judėjimą, o guminės atramėlės sušvelnina smūgį ir sumažina metalo bildesį.

    Šis modelis tinka svarstyti, kai vartelių spyna įmontuota į 40 × 40, 60 × 40 arba 80 × 40 mm korpusą. Renkantis atramą svarbūs du dalykai: kaip užverta varčia priglunda prie guminių atramėlių ir ar skląsčiui pakanka vietos visiškai išsistumti į gaudyklę.

    Prekės duomenys

    Prekės kodas 63.229
    Paskirtis Varstomų vartelių atrama ir spynos gaudyklė
    Konstrukcija Dėžutinė, su guminėmis atramėlėmis viršuje ir apačioje

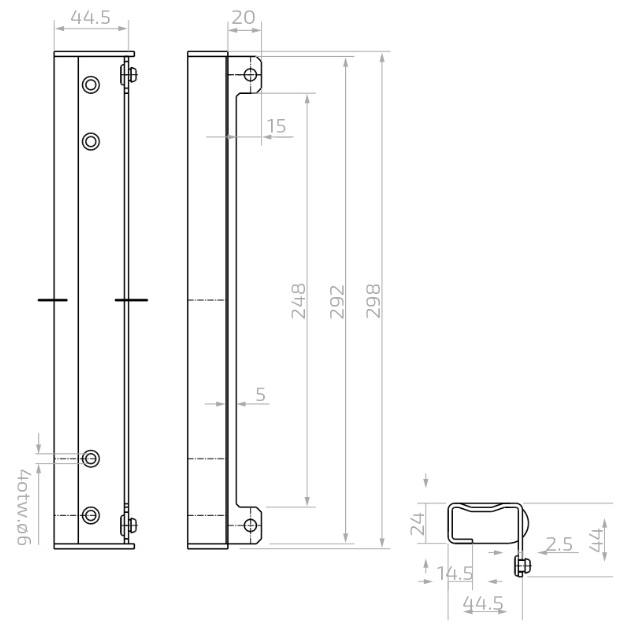

    Aukštis × plotis 298 × 44,5 mm
    Tvirtinimas Prisukama prie stulpo
    Tvirtinimo angos 4 × Ø6 mm
    Paviršius Cinkuotas
    Svoris 0,65 kg

    Su kuriomis „Ginoris“ spynomis galima derinti?

    Renkantis iš „Ginoris“ asortimento, pirmiausia verta palyginti šiuos tris spynų komplektus. Jų korpusų skerspjūviai atitinka nurodytus 63.229 atramai. Jei spyną jau turite, matuokite varteliuose sumontuotą korpusą ir patikrinkite liežuvėlio bei skląsčio padėtį.

    Spynos korpuso skerspjūvis „Ginoris“ spyna su korpusu
    40 × 40 mm 63.228 – 90/22 mm spyna su korpusu. Komplekte naudojama įleidžiama spyna 63.210.
    60 × 40 mm 63.222.11 – vartelių spyna su 60 × 40 mm korpusu
    80 × 40 mm 63.224 – vartelių spyna su 80 × 40 mm korpusu

    Kaip patikrinti prieš gręžiant stulpą? Priglauskite atramą numatytoje vietoje ir užverkite vartelius. Varčia turi atsiremti į gumines atramėles, o spynos liežuvėlis – laisvai patekti į gaudyklę. Pasukite raktą iki galo ir patikrinkite, ar skląstis išsistumia visa eiga, papildomai nespaudžiant vartelių. Pagal šią padėtį pažymėkite tvirtinimo angas.

    Jei spyną renkatės pagal žymėjimą 72 mm arba 90 mm tarp centrų, šis matmuo nusako atstumą nuo rankenos ašies iki cilindro centro. Derinant spyną su vartelių atrama taip pat reikia įvertinti korpuso plotį, tarpą tarp varčios ir stulpo bei skląsčio eigą.
