Prisukama vartelių atrama su spynos gaudykle 63.226, 260 × 50 mm
1000 €1210 €Sutaupykite 210 €-

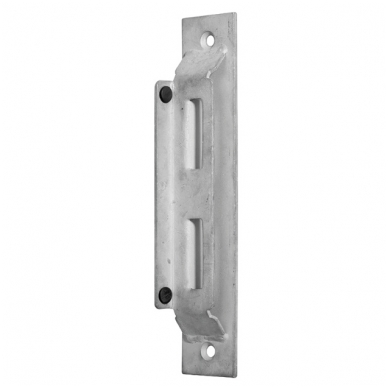

Prisukama vartelių atrama su spynos gaudykle ir guminiais amortizatoriais
Vartelių atrama 63.226 montuojama ant stulpo toje vietoje, kur užsidaro vartelių varčia. Viršuje ir apačioje esantys guminiai amortizatoriai sušvelnina varčios atsirėmimą į atramą. Uždarant vartelius spynos liežuvėlis įeina į viršutinę gaudyklės angą ir prilaiko varčią. Pasukus raktą, į apatinę angą išstumiamas skląstis.
Atrama prisukama per keturias tvirtinimo angas. Renkantis vietą ant stulpo svarbūs du pločio matmenys: 40 mm yra prie stulpo priglundančios plokštelės plotis, o 50 mm – visas atramos plotis su išsikišančiu kraštu. Jei prie metalinio stulpo gaudyklę numatyta privirinti, rinkitės privirinamą vartelių spynos gaudyklę 63.225.
Prekės duomenys

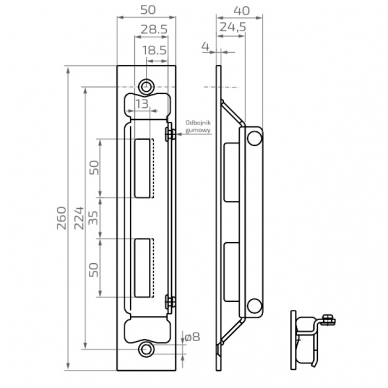

Prekės kodas 63.226 Tvirtinimas Prisukama prie stulpo per 4 angas Bendras aukštis × plotis 260 × 50 mm Tvirtinimo plokštelės plotis 40 mm Tvirtinimo plokštelės storis 4 mm Vienos gaudyklės angos aukštis 50 mm Tarpas tarp gaudyklės angų kraštų 35 mm Paviršius Cinkuotas Amortizatoriai Guminiai, viršuje ir apačioje Svoris 0,65 kg Su kuriomis „Ginoris“ spynomis galima derinti?
Ši gaudyklė skirta varstomų vartelių spynoms su liežuvėliu ir tiesiu skląsčiu. Žemiau pateikti pagal šį mechanizmo tipą atrinkti modeliai. Prieš tvirtindami atramą, palyginkite konkrečios spynos liežuvėlio ir skląsčio padėtį su gaudyklės angomis.
Spynos tipas Modeliai 90/22 mm įleidžiamos spynos 63.210, 63.210.90M, juoda, 63.228 – spyna 63.210 su korpusu 63.211 serijos įleidžiamos spynos 63.211, 72 mm tarp centrų, 63.211.90M, 90 mm tarp centrų Spynos su 50 mm atstumu nuo priekinės plokštelės iki rankenos ašies 63.216, 72/50 mm, 63.218, 90/50 mm 72/55 mm spynos montavimo korpusams 63.237, 30 mm korpusui, 63.240, 40 mm korpusui Kaip patikrinti angų padėtį prieš prisukant?
Abi gaudyklės angos yra po 50 mm aukščio, o tarpas tarp jų kraštų – 35 mm. Taigi angų centrai vienas nuo kito nutolę 85 mm. Spynos žymėjime nurodyti 72 arba 90 mm reiškia atstumą tarp rankenos ir cilindro centrų. Gaudyklę prie spynos derinkite pagal varčios briaunoje matomą liežuvėlį ir skląstį.
Prieš žymėdami tvirtinimo skyles, priglauskite atramą prie stulpo ir užverkite vartelius. Parinkite tokį aukštį, kad liežuvėlis laisvai įeitų į viršutinę angą. Tada iki galo pasukite raktą ir patikrinkite, ar skląstis visa eiga įeina į apatinę angą. Tinkamai parinkus padėtį, varteliai užsirakina jų papildomai nespaudžiant prie atramos.
