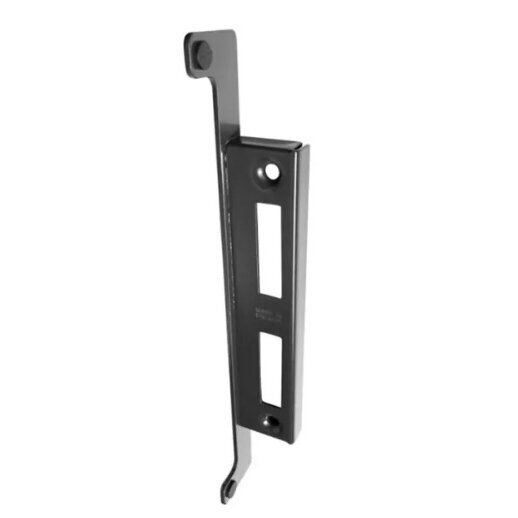

  • 290 × 42 mm vartelių atrama su spynos gaudykle siauram stulpui

    Vartelių atrama 63.245.7016 skirta varstomiems varteliams, kurių spyna įleista į siaurą profilį, o ilga rankenos apdailos plokštelė yra arti varčios krašto. Atramos aukštis – 290 mm, bendras plotis – 42 mm. Prie stulpo priglundanti plokštelė yra 40 mm pločio, todėl pagal šį matmenį patogu įvertinti tvirtinimo vietą.

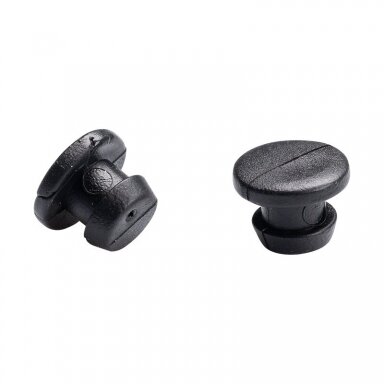

    Svarbus šio modelio matmuo – 250 mm ilgio išpjova rankenos apdailai. Užveriant vartelius, apdailos plokštelė patenka į išpjovai paliktą erdvę, o varčia atsiremia į viršuje ir apačioje esančias gumines atramėles. Jos sušvelnina smūgį ir slopina uždarymo garsą. Viršutinė gaudyklės anga priima spynos liežuvėlį, apatinė – raktu išstumiamą skląstį.

    Atrama pagaminta iš galvaniškai cinkuoto S235JR plieno ir dažyta pusiau matine antracito pilka RAL 7016 spalva. Ji prisukama prie stulpo arba mūro. Jei reikia cinkuoto varianto, galima rinktis vartelių atramą siauram stulpui 63.245.

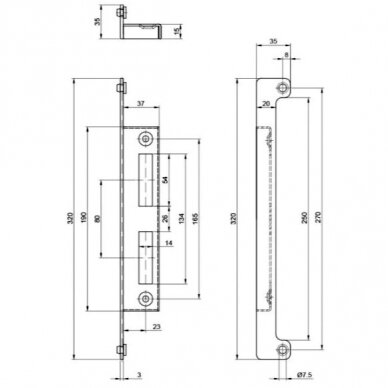

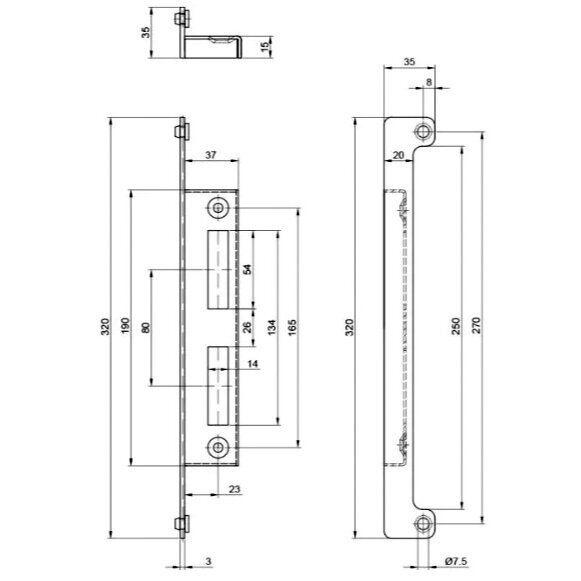

    Prekės duomenys

    Prekės kodas 63.245.7016
    Atramos aukštis 290 mm
    Bendras atramos plotis 42 mm
    Tvirtinimo plokštelės plotis 40 mm
    Išpjovos rankenos apdailai ilgis 250 mm
    Tvirtinimas Prisukama prie stulpo arba mūro
    Gaudyklės angos Atskiros angos liežuvėliui ir skląsčiui
    Medžiaga ir danga Galvaniškai cinkuotas, dažytas S235JR plienas
    Spalva Antracito pilka, RAL 7016, pusiau matinė
    Smūgio slopinimas Guminės atramėlės viršuje ir apačioje
    Svoris 0,3 kg

    Su kuriomis „Ginoris“ spynomis galima derinti?

    Atrama pritaikyta rankenoms su ilga apdailos plokštele ir 90 mm atstumu tarp rankenos ir cilindro centrų. Pagal siauro profilio konstrukciją galima svarstyti šiuos modelius.

    Spyna arba komplektas Pritaikymas

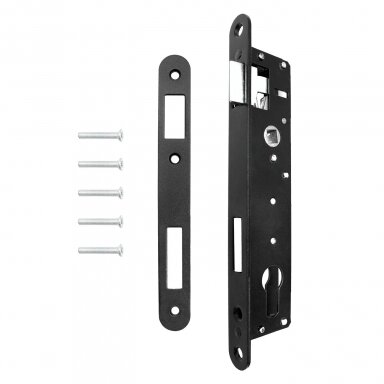

    63.210 ir juoda 63.210.90M 90/22 mm įleidžiamos spynos siauram vartelių profiliui.
    63.228 – spyna su įvirinamu korpusu Spyna 63.210 su 40 × 40 mm korpusu, montuojamu vartelių varčioje.
    63.250 – vartelių profilis su spyna 40 × 40 mm rėmo profilis su 90/20 mm spyna.

    Kaip patikrinti suderinamumą? Pamatuokite visą rankenos apdailos plokštelės ilgį ir palyginkite jį su 250 mm išpjova. Prieš gręždami stulpą priglauskite atramą numatytoje vietoje ir užverkite vartelius. Apdailos plokštelė turi tilpti išpjovoje, varčia – pasiekti gumines atramėles, o liežuvėlis ir skląstis – laisvai įeiti į jiems skirtas angas.

    Kada ši atrama tinkamesnė už 63.230?

    63.245.7016 verta rinktis, kai ant siauro stulpo reikia palikti vietos ilgai rankenos apdailai. Jos 250 mm išpjova leidžia apdailos plokštelei tilpti tarp viršutinės ir apatinės atramėlių. Jei apdaila uždarant nekliūva, o ant stulpo mažiau vietos aukščio kryptimi, patogesnė 197 × 40 mm vartelių atrama 63.230. Ji yra 93 mm trumpesnė už 63.245.7016.
