Juoda įleidžiama lauko vartelių spyna 63.210.90M, 90/22 mm
1430 €Pirk daugiau, mokėk mažiau3+ vnt. – 1200 € už vnt. -16%-

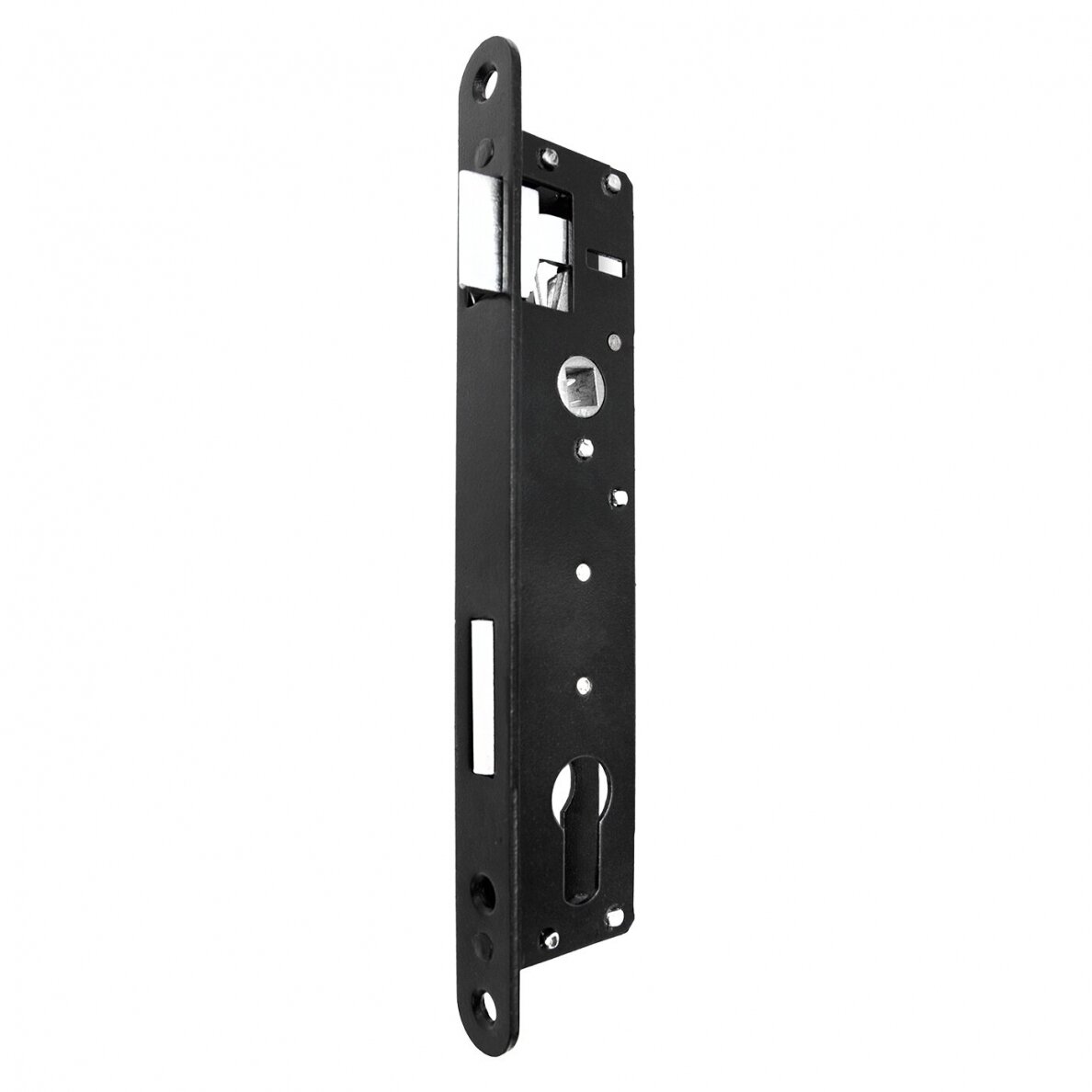

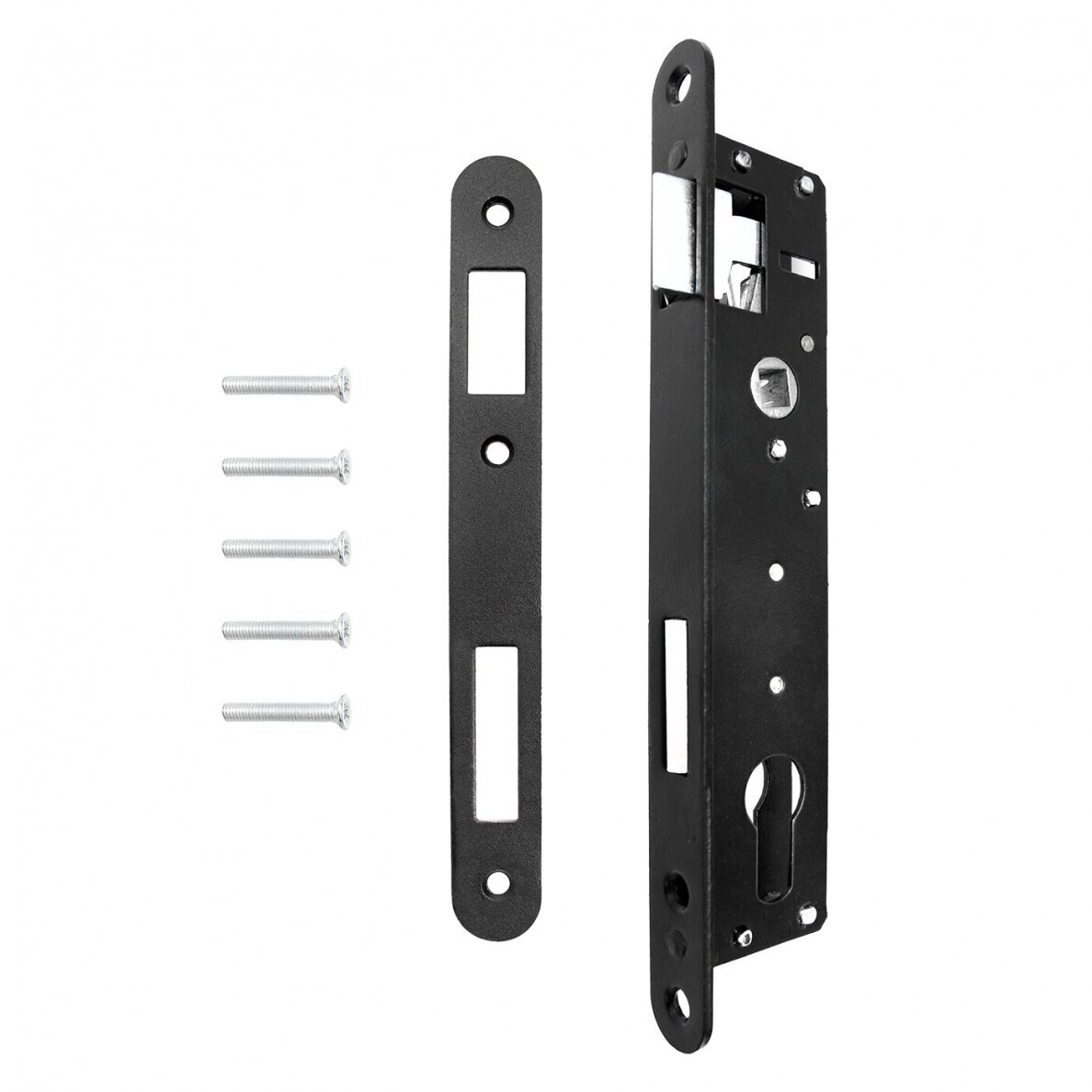

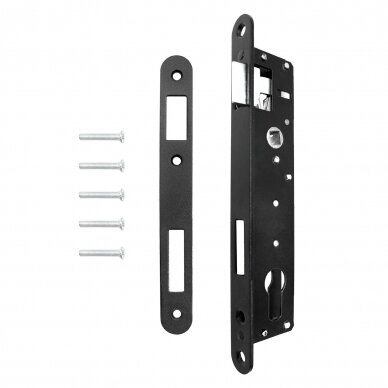

Juoda įleidžiama lauko vartelių spyna 63.210.90M, 90/22 mm skirta varstomiems varteliams su spaudžiama rankena ir spynos cilindru. Ji tinka tiek kairiniams, tiek dešininiams varteliams – liežuvėlio kryptį galima pakeisti neišardant spynos korpuso. Juoda miltelinė danga dera prie tamsaus vartelių rėmo, o rankeną galima pasirinkti pagal norimą spalvą, plokštelės plotį ir atidarymo būdą.
Uždarant vartelius, nuožulnus liežuvėlis įsistato į atramą ant stulpo ir prilaiko varčią. Paspaudus rankeną liežuvėlis įtraukiamas. Norint vartelius užrakinti, raktu per cilindrą išstumiama atskira užrakinimo sklendė.
Spynos 63.210.90M techniniai duomenys

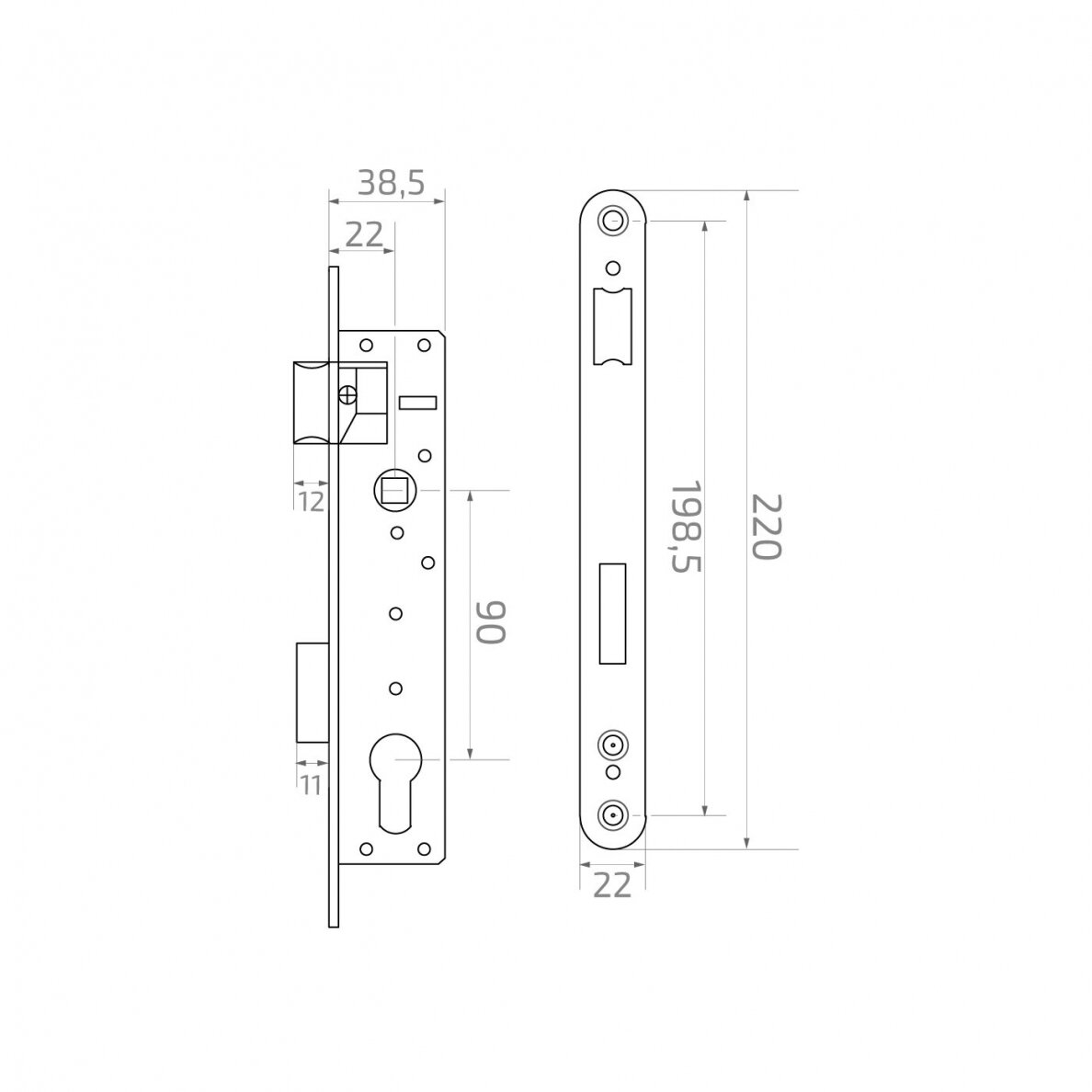

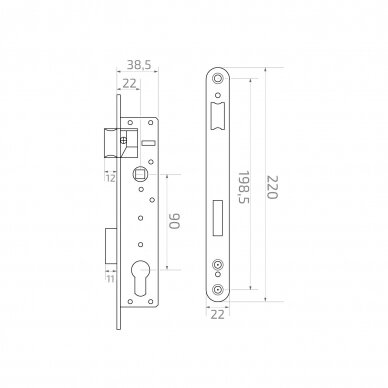

Prekės kodas 63.210.90M Tipas Įleidžiama spyna su liežuvėliu ir užrakinimo sklende Paskirtis Varstomiems lauko varteliams ir durims Atstumas tarp rankenos ašies ir cilindro centro 90 mm Atstumas nuo priekinės plokštelės iki rankenos ašies centro (B) 22 mm Spynos gylis pagal brėžinį (A) 38,5 mm Priekinės plokštelės aukštis × plotis 220 × 22 mm Rankenos kvadratinė ašis 8 × 8 mm Atidarymo kryptis Kairinė arba dešininė, su perstatomu liežuvėliu Korpuso konstrukcija Kniedytas korpusas Paviršius Juoda miltelinė danga Ką reiškia 90/22 mm ir kaip patikrinti, ar spyna tiks?
90 mm – vertikalus atstumas nuo kvadratinės rankenos angos centro iki cilindro sukimosi centro. Pagal šį matmenį rinkitės rankeną su ilga plokštele, kurioje yra anga cilindrui. 22 mm – horizontalus atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro. Jis padeda nustatyti, ar naujos spynos rankena sutaps su vartelių profilyje jau išpjauta anga.
Jeigu keičiate seną spyną, pamatuokite abu atstumus, palyginkite priekinės plokštelės tvirtinimo skylių vietas ir patikrinkite, ar profilio viduje pakanka vietos 38,5 mm gylio mechanizmui. Jei ketinate palikti esamą cilindrą, įvertinkite ir naujų rankenų plokštelių storį – nuo jo priklauso, kiek cilindras išsikiš abiejose vartelių pusėse.
Kokias 90 mm vartelių rankenas galima derinti su šia spyna?
Visų lentelėje išvardytų modelių plokštelės turi šiai spynai reikalingą 90 mm tarpcentrį. Renkantis spaudžiamą rankeną taip pat reikalinga 8 × 8 mm kvadratinė ašis, kurios ilgio pakaktų jūsų vartelių storiui. Jei rankenas keičiate esamuose varteliuose, palyginkite ir varžtų vietas. Traukiamos rankenos paskirtis kitokia – ji skirta varčiai patraukti, kai spynos liežuvėlis jau atleistas.

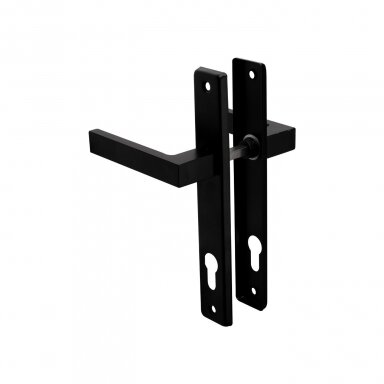

Rankenos modelis Kada verta rinktis 63.050.90.00 – rankena su siaura plokštele 220 × 30 mm plokštelėmis 63.053.90.00 – juodų spaudžiamų rankenų komplektas 218 × 34 mm plokštelėmis 63.180.90.00 – juoda profiliuota rankena 240 × 30 mm plokštele. Siaura juoda apdaila derės prie tamsaus metalinio profilio. 63.181.90.00 – rankena ir rankenėlė Kai vienoje vartelių pusėje pageidaujate svirtinės rankenos, kitoje – traukiamos rankenėlės. Plokštelė 240 × 30 mm. 63.182.90.00 – rankenėlė su plokštele Rankenėlės formos modelis su siaura 240 × 30 mm plokštele. 63.190.90.00 – dekoratyvinė juoda rankena 270 × 36 mm plokštelė, kai varteliams norite ilgesnės dekoratyvinės apdailos. 63.191.90.00 – kairinė dekoratyvinė rankena 263 × 60 mm plokštelė. Renkantis svarbi montavimo pusė ir vartelių profilio plotis. 63.192.90.00 – dešininė dekoratyvinė rankena Dešininis modelis su 263 × 60 mm plokštele. Prieš montuojant verta patikrinti tarpą iki vartelių stulpo. 63.200.90.00 – juoda aliumininė rankena 247 × 32 mm plokštelė su tvirtinimo varžtus dengiančiu gaubtu. Pasirinkimas juodai vartelių furnitūrai. 63.200.90.01 – antracito spalvos rankena 247 × 32 mm plokštelė. Galima derinti prie antracito spalvos vartelių rėmo ir juodos spynos. 63.201.90.00 – juodas rankenos ir rankenėlės komplektas 247 × 32 mm plokštelė. Tinka svarstyti, kai iš gatvės ir kiemo pusės norite skirtingos formos rankenų. 63.201.90.01 – antracito spalvos rankenos ir rankenėlės komplektas 247 × 32 mm plokštelė. Antracito spalvos tos pačios serijos variantas. 63.283.90.00 – juoda traukiama rankena Plieninė rankena su plokštele ir anga cilindrui. Rinkitės tai vartelių pusei, kurioje reikia rankenos varčiai patraukti. Ar spyna tiks pakeitus vartelių atidarymo kryptį?
Taip. Modelio 63.210.90M liežuvėlis perstatomas atsukus jo galvutę, todėl tą pačią spyną galima pritaikyti kairiniams arba dešininiams varteliams. Sumontavus nuožulnioji liežuvėlio pusė turi atsiremti į atramą vartelių uždarymo kryptimi. Jei renkatės kryptinę dekoratyvinę rankeną, jos kairinį arba dešininį variantą parinkite atskirai.
