• Prisukama vartelių atrama su spynos gaudykle 63.245

    700 €
    Pirk daugiau, mokėk mažiau
    5+ vnt.  – 595 € už vnt. -15%
    Į krepšelį
  • Vartelių atrama siauram stulpui ir rankenai su ilga apdailos plokštele

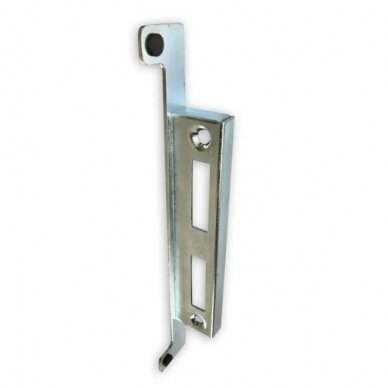

    63.245 – prie stulpo arba mūro prisukama vartelių atrama su spynos gaudykle. Ji skirta varstomiems varteliams, kurių spyna įleista į siaurą metalinį profilį. Tokiuose varteliuose rankenos apdailos plokštelė dažnai būna arti varčios krašto. Šios atramos vidurinėje dalyje palikta vietos ilgai plokštelei, o varčia užsidarydama atsiremia į viršuje ir apačioje esančias gumines atramėles.

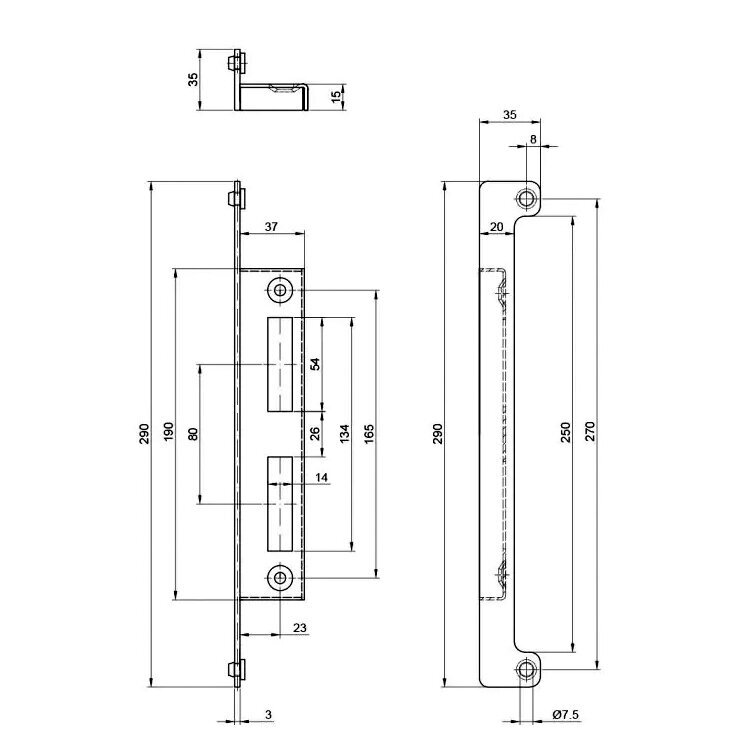

    Vartelių atramos aukštis – 290 mm, bendras plotis – 42 mm, o prie stulpo tvirtinamos plokštelės plotis – 40 mm. Rankenos apdailos plokštelei skirta 250 mm ilgio išpjova.

    Gaudyklėje įrengtos dvi atskiros angos. Viršutinė priima spynos liežuvėlį, kuris prilaiko užvertus vartelius, o į apatinę angą rakinant išstumiamas skląstis. Atrama pagaminta iš galvaniškai cinkuoto S235JR plieno.

    Prekės duomenys

    Prekės kodas 63.245
    Atramos aukštis 290 mm
    Bendras atramos plotis 42 mm
    Tvirtinimo plokštelės plotis 40 mm
    Išpjovos rankenos apdailai ilgis 250 mm
    Paskirtis Varstomiems varteliams su siaurame profilyje montuojama spyna
    Tvirtinimas Prisukama prie stulpo arba mūro
    Gaudyklės konstrukcija Atskiros angos spynos liežuvėliui ir skląsčiui
    Rankenos apdaila Pritaikyta ilgai plokštelei su 90 mm atstumu tarp rankenos ir cilindro centrų
    Smūgio slopinimas Guminės atramėlės viršuje ir apačioje
    Medžiaga ir paviršius Galvaniškai cinkuotas S235JR plienas
    Svoris 0,3 kg

    Su kuriomis „Ginoris“ spynomis galima derinti?

    Jei varteliuose naudojama rankena su ilga apdailos plokštele ir 90 mm atstumu tarp rankenos ir cilindro centrų, pirmiausia verta palyginti šiuos siauram profiliui skirtus modelius. Renkantis svarbu patikrinti ir apdailos plokštelės ilgį, ir spynos liežuvėlio bei skląsčio padėtį.

    Spyna arba komplektas Kada verta derinti
    63.210 arba juoda 63.210.90M Kai siaurame vartelių profilyje montuojama 90/22 mm įleidžiama spyna.
    63.228 – spyna su 40 × 40 mm įvirinamu korpusu Kai vartelių rėme naudojamas komplektas su spyna 63.210, o gaudyklė atskirai tvirtinama prie stulpo.
    63.250 – 40 × 40 mm vartelių profilis su 90/20 mm spyna Kai rakinimo pusė gaminama iš paruošto profilio su spyna ir planuojama ilga rankenos apdailos plokštelė.

    Prieš gręždami tvirtinimo angas, priglauskite atramą prie stulpo ir užverkite vartelius. Patikrinkite, ar rankenos plokštelė telpa tarp viršutinės ir apatinės atramėlių, ar liežuvėlis laisvai užsifiksuoja ir ar raktu galima iki galo išstumti skląstį. Ši patikra ypač svarbi keičiant seną gaudyklę.

    Kada rinktis 63.245, o kada 63.230?

    Rinkitės 63.245, jeigu prie siauro stulpo užsidarančių vartelių ilga rankenos plokštelė yra arti varčios krašto. Pagrindinis šio modelio pranašumas – apdailai skirta 250 mm ilgio išpjova. Tinkamai parinkus atramos padėtį, varčia remiasi į gumines atramėles, o rankenos plokštelė telpa tarp jų.

    Rinkitės vartelių atramą 63.230, jei montavimui turite mažiau vietos aukščio kryptimi ir rankenos apdaila nekliudo varčiai užsidaryti. Tai kompaktiška 197 × 40 mm atrama su viena pailga anga liežuvėliui ir skląsčiui. Abu modeliai turi gumines atramėles, todėl pasirinkimą pirmiausia lemia vieta ant stulpo ir rankenos plokštelės padėtis.
