Vartelių spyna su įvirinamu korpusu 40 × 40 mm, 63.228
2795 €Pirk daugiau, mokėk mažiau3+ vnt. – 2370 € už vnt. -15%-

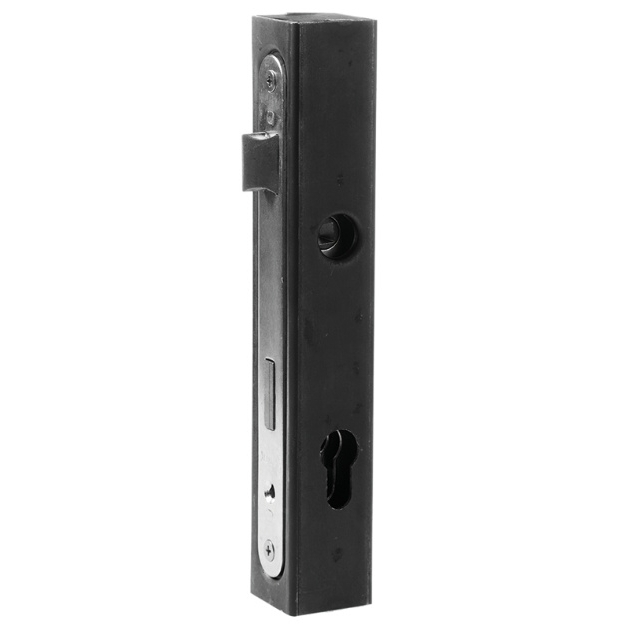

Vartelių spyna su įvirinamu korpusu 63.228 skirta varstomiems metaliniams varteliams iš kvadratinio 40 × 40 mm profilio. Komplektą sudaro 246 mm aukščio plieninis korpusas ir įleidžiama vartelių spyna 63.210, 90/22 mm. Korpusas įvirinamas į vartelių rėmą, o spynos mechanizmas jame tvirtinamas M5 varžtais. Prireikus pakeisti mechanizmą, įvirintas korpusas gali likti rėme.
Spyna tinka kairiniams ir dešininiams varteliams. Liežuvėlio kryptį galima pakeisti neišardant mechanizmo. Užvėrus vartelius, liežuvėlis juos prilaiko, o nuspaudus rankeną – atleidžia. Varteliai užrakinami raktu per cilindrą, išstumiant atskirą užrakinimo sklendę. Rankeną ir cilindrą galima parinkti pagal vartelių storį ir norimą apdailą.

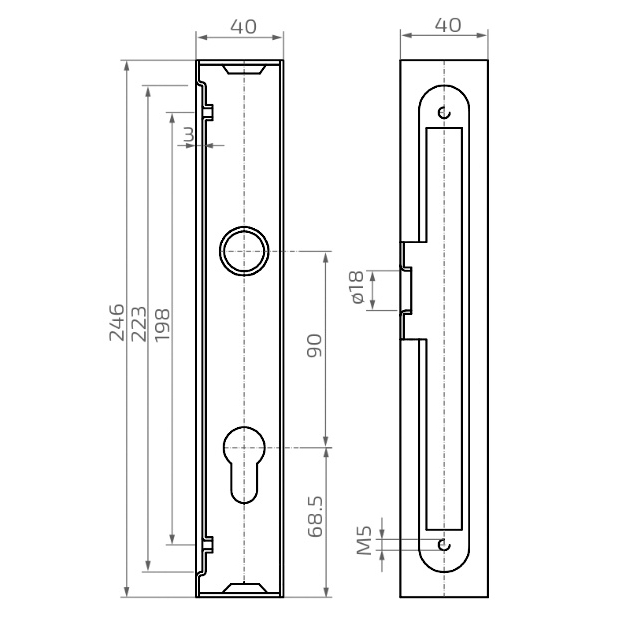

Spynos su korpusu 63.228 techniniai duomenys
Komplekto kodas 63.228 Komplekto sudėtis Įvirinamas korpusas ir įleidžiama spyna 63.210 Korpuso skerspjūvis 40 × 40 mm Korpuso aukštis 246 mm Spynos mechanizmo gylis 38 mm Spynos priekinės plokštelės aukštis 220 mm Atstumas tarp rankenos ašies ir cilindro centro 90 mm Atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro 22 mm Rankenos kvadratinė ašis 8 × 8 mm Spynos tvirtinimas korpuse M5 varžtais Korpuso paviršius Nedažytas ir necinkuotas plienas Komplekto svoris 0,86 kg Ką reiškia 40 × 40 mm ir 90/22 mm?
40 × 40 mm – įvirinamo korpuso skerspjūvis. Pagal jį komplektas parenkamas vartelių rėmui. 90/22 mm – spynos angų išdėstymas. Vertikaliai nuo rankenos ašies iki cilindro centro yra 90 mm, o horizontaliai nuo spynos priekinės plokštelės iki rankenos ašies centro – 22 mm.
Gaminant naujus vartelius, svarbu numatyti vietą visam 246 mm aukščio korpusui ir pagal spynos padėtį parinkti atramos aukštį ant stulpo. Jei remontuojate vartelius, kuriuose korpusas jau įvirintas, galite rinktis atskirai parduodamą spynos mechanizmą 63.210. Keičiant mechanizmą palyginkite jo priekinę plokštelę ir tvirtinimo varžtų vietas.
Kokią 90 mm rankeną rinktis 40 × 40 mm vartelių profiliui?
Šiai spynai reikalingas 90 mm tarpcentris, o spaudžiamai rankenai – 8 × 8 mm kvadratinė ašis. Ant 40 mm pločio profilio praktiška pradėti nuo 30–34 mm pločio rankenų plokštelių. Jų vietą patikrinkite pagal rankenos ašį ir tvirtinimo skyles. Jei rankena bus arti stulpo, palikite vietos ir rankai ją patogiai suimti.
90 mm tarpcentrio rankena Kuo išsiskiria 63.050.90.00 – rankena su siaura plokštele 220 × 30 mm plokštelė. Vienas iš siauresnių variantų 40 mm profiliui. 63.053.90.00 – juodų spaudžiamų rankenų komplektas Dvi aliumininės rankenos su 218 × 34 mm plokštelėmis, ašimi ir tvirtinimo varžtais. Varteliai atidaromi nuspaudimu iš abiejų pusių. 63.180.90.00 – juoda profiliuota rankena Spaudžiama rankena su 240 × 30 mm plokštele. 63.181.90.00 – rankena ir rankenėlė Vienoje vartelių pusėje svirtinė rankena, kitoje – rankenėlė. Plokštelės matmenys 240 × 30 mm. 63.182.90.00 – rankenėlė su plokštele Rankenėlės formos modelis su siaura 240 × 30 mm apdaila. 63.190.90.00 – dekoratyvinė juoda rankena 270 × 36 mm plokštelė. Prieš montuojant verta patikrinti jos padėtį ties profilio kraštais. 63.200.90.00 – juoda ir 63.200.90.01 – antracito spalvos Rankenos su 247 × 32 mm plokštelėmis. Spalvą galima derinti prie vartelių rėmo. 63.201.90.00 – juoda ir 63.201.90.01 – antracito spalvos Rankenos ir rankenėlės komplektai su 247 × 32 mm plokštelėmis, kai kiemo ir gatvės pusėse pageidaujate skirtingos formos rankenų. 63.191.90.00 – kairinė ir 63.192.90.00 – dešininė Dekoratyvinės rankenos su 263 × 60 mm plokštelėmis. Jų plokštelė 20 mm platesnė už profilį, todėl šiuos modelius rinkitės tik jei vartelių konstrukcijoje numatyta vieta platesnei apdailai. 63.283.90.00 – juoda traukiama rankena Skirta varčiai patraukti, kai spynos liežuvėlis jau atleistas. Jei iš tos pusės liežuvėlį norite atitraukti rankena, rinkitės spaudžiamą modelį. Alternatyvios prekės
