Įleidžiama lauko vartelių spyna 63.211, 72/34 mm
1655 €Pirk daugiau, mokėk mažiau3+ vnt. – 1400 € už vnt. -15%-

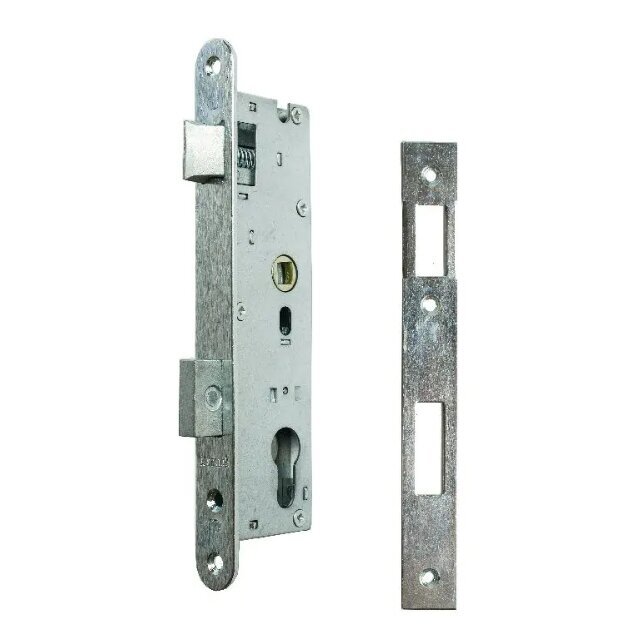

Įleidžiama lauko vartelių spyna 63.211, 72/34 mm skirta varstomiems metaliniams varteliams. Uždarius vartelius, liežuvėlis įsistato į atramą ant stulpo ir prilaiko varčią. Nuspaudus rankeną liežuvėlis įtraukiamas, o pasukus raktą cilindre varteliai užrakinami atskira sklende.
Šiam modeliui parenkama rankena su 72 mm atstumu tarp rankenos ašies ir cilindro centro. Antrasis žymėjimo matmuo – 34 mm – nurodo, kiek rankenos ašies centras nutolęs nuo spynos priekinės plokštelės. Keičiant seną spyną svarbūs abu matmenys: pagal pirmąjį parinksite rankenos plokštelę, pagal antrąjį patikrinsite, ar rankenos ašis sutaps su esama anga vartelių profilyje.
Spynos 63.211 techniniai duomenys

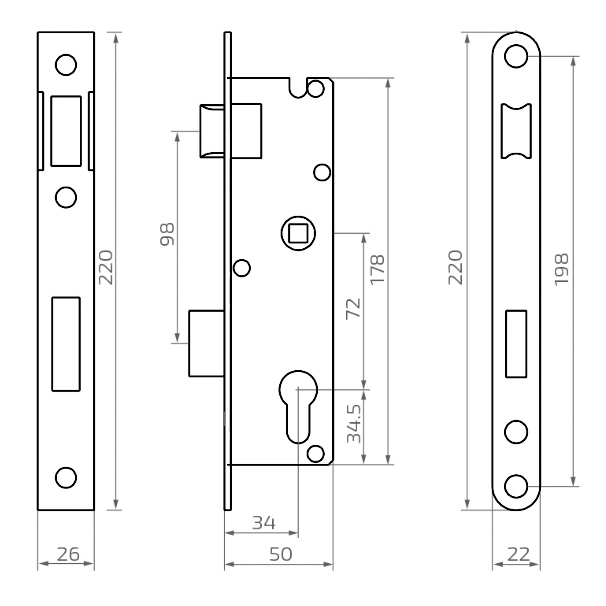

Prekės kodas 63.211 Tipas Įleidžiama vartelių spyna su liežuvėliu ir užrakinimo sklende Atstumas tarp rankenos ašies ir cilindro centro 72 mm Atstumas nuo priekinės plokštelės iki rankenos ašies centro (B) 34 mm Spynos gylis pagal brėžinį (A) 50 mm Priekinės plokštelės aukštis 220 mm Rankenos kvadratinė ašis 8 × 8 mm Svoris 0,6 kg Kokias 72 mm rankenas galima derinti su spyna 63.211?
Žemiau rasite 13 „Ginoris“ rankenų modelių su šiai spynai reikalingu 72 mm tarpcentriu. Jei vartelius norite atidaryti paspaudę rankeną, rinkitės spaudžiamą modelį su 8 × 8 mm ašimi. Jei vienoje pusėje norite vartelius tik patraukti, lentelėje rasite ir traukiamą rankeną su anga cilindrui.

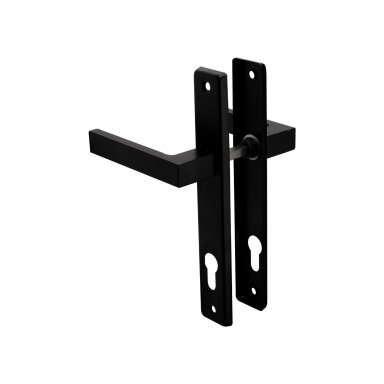

Rankenos modelis Ką verta žinoti renkantis 63.050.72.00 – rankena su 220 × 30 mm plokštele 30 mm pločio plokštelė, kai ant vartelių profilio reikia siauros apdailos. 63.051.72.00 – 72 mm vartelių rankena 63.051 serijos modelis su anga cilindrui ir 72 mm tarpcentriu. 63.053.72.00 – 72 mm vartelių rankena Šiai spynai skirtas 63.053 serijos pasirinkimas pagal rankenos ir cilindro angų išdėstymą. 63.180.72.00 – juoda spaudžiama rankena Profiliuota rankena su 240 × 30 mm plokštele. Patogus pasirinkimas norint vartelius atidaryti nuspaudimu. 63.181.72.00 – rankena ir rankenėlė Vienoje pusėje svirtinė rankena, kitoje – rankenėlė. Plokštelės matmenys 240 × 30 mm. 63.182.72.00 – rankenėlė su plokštele Rankenėlės formos modelis su siaura 240 × 30 mm plokštele. 63.191.72.00 – kairinė dekoratyvinė rankena 263 × 60 mm plokštelė. Renkantis svarbi rankenos montavimo pusė ir vieta platesnei apdailai. 63.192.72.00 – dešininė dekoratyvinė rankena Dešininis modelis su 263 × 60 mm plokštele. Patikrinkite, ar uždarant vartelius apdaila prasilenks su atrama. 63.200.72.00 – juoda rankena 247 × 32 mm plokštelė. Juodas variantas prie tamsaus rėmo ar kitos juodos vartelių furnitūros. 63.200.72.01 – antracito spalvos rankena Tos pačios 63.200 serijos antracito spalvos variantas su 247 × 32 mm plokštele. 63.201.72.00 – juoda rankena ir rankenėlė 247 × 32 mm plokštelė. Pasirinkimas, kai gatvės ir kiemo pusėse pageidaujate skirtingos formos rankenų. 63.201.72.01 – antracito spalvos rankena ir rankenėlė Antracito spalvos 63.201 serijos variantas su 247 × 32 mm plokštele. 63.283.72.00 – traukiama vartelių rankena Skirta varčiai patraukti, kai spynos liežuvėlis jau atleistas. Rinkitės tai pusei, kurioje norite traukiamos rankenos. Ką pamatuoti prieš keičiant vartelių spyną ir rankenas?
- Spynai skirtą vietą. Palyginkite seno mechanizmo gylį su 50 mm matmeniu ir pamatuokite priekinę plokštelę. Jei norite panaudoti esamas skyles, palyginkite ir tvirtinimo varžtų vietas.
- Rankenos ašį. Patikrinkite jos 8 × 8 mm skerspjūvį ir ilgį. Ašies turi pakakti vartelių profilio storiui bei pasirinktoms rankenų plokštelėms.
- Vietą rankenos apdailai. Siauram profiliui pirmiausia palyginkite 30 arba 32 mm pločio plokšteles. Renkantis 60 mm pločio dekoratyvinę rankeną verta jos kontūrą pasižymėti ant uždarytų vartelių.
- Atidarymo kryptį ir atramą. Palyginkite liežuvėlio kryptį su savo vartelių atidarymu. Uždarius varčią, liežuvėlis ir užrakinimo sklendė turi tiksliai patekti į atitinkamas atramos angas.
