Vartelių ir durų rankena 63.200.90.01, 90 mm, H247 × L32 mm, RAL7016
2525 €Pirk daugiau, mokėk mažiau3+ vnt. – 2140 € už vnt. -15%-

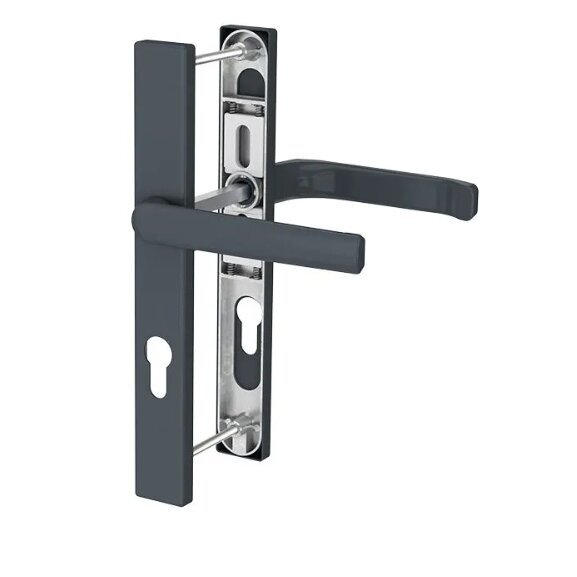

Vartelių ir durų rankena SATURN 63.200.90.01 – antracitas, 90 mm
Vartelių ir durų rankena SATURN 63.200.90.01 – modernaus dizaino, antracito spalvos dviejų nuspaudžiamų rankenų komplektas su ilgomis apdailos plokštelėmis. Modelis skirtas metaliniams kiemo varteliams, varstomiems vartams ir durims, kuriuose naudojama suderinama 90 mm tarpcentrio įleidžiama spyna.
SATURN serijos rankenos išsiskiria minimalistine forma, tiesiomis linijomis ir paslėptais tvirtinimo elementais. Antracito spalva dera prie šiuolaikinių metalinių vartelių, segmentinių tvorų, profiliuotų durų bei kitų tamsiai pilkos spalvos konstrukcijų.
Rankenos suėmimo dalys ir apdailos elementai pagaminti iš aliuminio, o vidinis korpusas – iš cinko lydinio (ZNAL). Rankenos konstrukcijoje įrengtas mechanizmas, padedantis išlaikyti horizontalią jos padėtį.
Apdailos plokštelėse naudojami dekoratyviniai dangteliai, kurie uždengia montavimo varžtus. Tai suteikia sumontuotai rankenai tvarkingą išvaizdą, nes pagrindiniai tvirtinimo elementai lieka paslėpti.
Plokštelių aukštis yra 247 mm, plotis – 32 mm, o atstumas tarp rankenos ašies ir spynos cilindro angos centro – 90 mm.
Komplekte yra dvi nuspaudžiamos rankenos su apdailos plokštelėmis, 96 mm ilgio jungiamasis strypas ir montavimo varžtai.
Techniniai duomenys
Prekės kodas 63.200.90.01 Modelis SATURN Gaminio tipas Dviejų nuspaudžiamų rankenų komplektas su ilgomis plokštelėmis Rankenų ir apdailos dalių medžiaga Aliuminis Vidinio korpuso medžiaga Cinko lydinys (ZNAL) Spalva Antracitas Plokštelės aukštis (H) 247 mm Plokštelės plotis (L) 32 mm Rankenos ir cilindro tarpcentris 90 mm Jungiamojo strypo ilgis 96 mm Rankenos padėties palaikymo mechanizmas Yra Tvirtinimo varžtų maskavimas Yra, su apdailos dangteliais Spynos cilindro anga Cilindrinei spynai Komplektacija 2 rankenos su apdailos plokštelėmis, 96 mm jungiamasis strypas ir montavimo varžtai Paskirtis Varteliams, vartams ir durims su suderinama 90 mm tarpcentrio spyna SATURN rankenos privalumai
Modernus dizainas ir antracito spalva
Antracito spalvos SATURN rankena pritaikoma šiuolaikinio dizaino varteliams ir durims. Jos tiesios linijos ir siauros apdailos plokštelės dera prie metalinių profilių bei minimalistinės furnitūros.
Šis modelis ypač aktualus vartelių gamintojams ir montuotojams, ieškantiems tamsiai pilkos spalvos rankenos. Vis dėlto tikslus skirtingų gamintojų antracito dangų atspalvis gali skirtis.
Paslėpti tvirtinimo varžtai
Apdailos dangteliai uždengia rankenos tvirtinimo varžtus. Tokia konstrukcija leidžia išlaikyti vientisą apdailos plokštelių išvaizdą.
Rankenos padėties palaikymo mechanizmas
Rankenos viduje įrengtas mechanizmas padeda išlaikyti horizontalią rankenos padėtį. Tai naudinga kasdien naudojamiems įėjimo varteliams ir durims.
Aliuminio ir cinko lydinio konstrukcija
Aliuminio rankenos ir apdailos elementai derinami su cinko lydinio vidiniu korpusu. Šios medžiagos naudojamos SATURN serijos rankenos konstrukcijoje ir jos veikimo mechanizme.
Kur naudojama vartelių ir durų rankena 63.200.90.01?
Rankena gali būti naudojama:
- Metaliniams kiemo įėjimo varteliams.
- Varstomiems metaliniams vartams su suderinama įleidžiama spyna.
- Metalinėms durims, kuriose naudojama 90 mm tarpcentrio spyna.
- Šiuolaikinio dizaino konstrukcijoms su antracito spalvos furnitūra.
32 mm pločio apdailos plokštelės gali būti pritaikomos įvairiems metaliniams profiliams. Prieš montuojant būtina patikrinti, ar pakanka vietos plokštelėms ir jų tvirtinimo elementams.
Su kuriomis „Ginoris“ vartelių spynomis galima derinti?
SATURN 63.200.90.01 rankenos tarpcentris yra 90 mm. Todėl jai reikia parinkti įleidžiamą spyną, kurios atstumas tarp rankenos ašies ir cilindro angos centro taip pat yra 90 mm.
Galimi 90 mm tarpcentrio spynų variantai
- Įleidžiama vartelių spyna 63.210, 90/22 mm – galimas pasirinkimas pagal 90 mm tarpcentrį.
- Juoda įleidžiama vartelių spyna 63.210.90M, 90/22 mm – kitas galimas variantas pagal tarpcentrį.
- Įleidžiama vartelių spyna 63.218, 90/50 mm – galimas pasirinkimas konstrukcijoms, kurioms tinka 50 mm spynos įgilinimas.
Svarbu: šios spynos pateiktos kaip galimi variantai pagal tarpcentrį. Prieš perkant būtina patikrinti jungiamojo strypo skerspjūvį, spynos rankenos lizdą, cilindro angos formą, tvirtinimo vietas ir spynos korpuso matmenis.
Visą pasirinkimą rasite „Ginoris“ vartelių spynų kategorijoje.
Kaip pasirinkti tinkamą rankeną varteliams?
90 mm tarpcentris
Tarpcentris – atstumas tarp rankenos ašies ir spynos cilindro angos centro. Šio modelio tarpcentris yra 90 mm.
Jeigu varteliuose naudojama 72 mm tarpcentrio spyna, šis modelis netiks dėl skirtingos cilindro angos padėties.
247 × 32 mm apdailos plokštelės
Rankenos plokštelės yra 247 mm aukščio ir 32 mm pločio. Prieš montuojant svarbu įvertinti vartelių profilio plotį, tvirtinimo angų padėtį ir atstumą iki vartelių stulpo.
96 mm jungiamasis strypas
Komplekte yra 96 mm ilgio jungiamasis strypas. Būtina patikrinti, ar jo ilgis tinka konkrečiam vartelių arba durų storiui ir ar strypo skerspjūvis atitinka pasirinktos spynos mechanizmą.
Spynos įgilinimas
Spynos įgilinimas – atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro. Pavyzdžiui, 90/22 mm ir 90/50 mm spynos turi vienodą 90 mm tarpcentrį, tačiau skirtingą įgilinimą.
Šį parametrą reikia parinkti pagal metalinio profilio matmenis ir planuojamą spynos montavimo vietą.
Rankenos montavimas
Rankenos montuojamos abiejose vartelių arba durų pusėse. Jungiamasis strypas įstatomas į suderinamos spynos mechanizmą, o apdailos plokštelės pritvirtinamos montavimo varžtais.
Sumontavus pagrindines dalis, tvirtinimo vietos uždengiamos apdailos dangteliais.
Prieš galutinai priveržiant varžtus rekomenduojama patikrinti rankenų judėjimą ir spynos liežuvėlio veikimą. Tinkamai sumontuotos rankenos turi laisvai nusispausti ir sugrįžti į pradinę padėtį.
Kuo skiriasi SATURN 63.200.90.01 ir 63.200.90.00?
Abu modeliai priklauso SATURN serijai ir turi vienodus pagrindinius matmenis. Pagrindinis skirtumas – spalva.
- 63.200.90.01 – antracito spalvos rankena, 90 mm tarpcentris.
- 63.200.90.00 – juodos spalvos rankena, 90 mm tarpcentris.
Abiejų modelių apdailos plokštelės yra 247 × 32 mm, o komplekte naudojamas 96 mm jungiamasis strypas.
Kiti SATURN rankenų variantai
Jeigu reikalinga antracito spalvos SATURN rankena su 72 mm tarpcentriu, peržiūrėkite 63.200.72.01 modelį.
Jeigu norite juodos rankenos su 72 mm tarpcentriu, rinkitės 63.200.72.00 modelį.

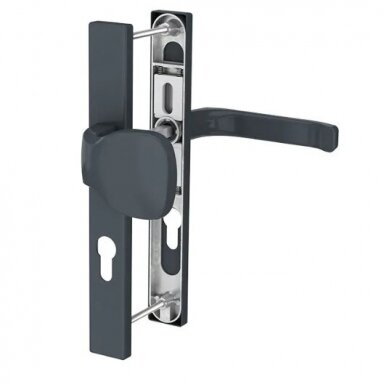

Jeigu vienoje vartelių pusėje reikalinga nuspaudžiama rankena, o kitoje – bumbulas, peržiūrėkite SATURN 63.201 serijos modelius.
Visą asortimentą rasite „Ginoris“ rankenų ir jų apdailos kategorijoje.
