Vartelių ir durų rankena 63.053.90.00, 90 mm, H218 × L34 mm
1095 €Pirk daugiau, mokėk mažiau3+ vnt. – 930 € už vnt. -15%-
Vartelių ir durų rankena 63.053.90.00 – juoda, 90 mm tarpcentris
Vartelių ir durų rankena 63.053.90.00 – juodos spalvos nuspaudžiamų rankenų komplektas su ilgomis, siauro profilio apdailos plokštelėmis. Modelis skirtas metaliniams kiemo varteliams, varstomiems vartams ir durims, kuriuose naudojama suderinama 90 mm tarpcentrio įleidžiama spyna.
Rankena pasižymi užapvalinta suėmimo dalimi, tiesiomis apdailos plokštelės linijomis ir santūriu dizainu. Ji tinka tiek modernioms, tiek tradicinėms vartelių konstrukcijoms, kuriose svarbus patogus kasdienis naudojimas ir vientisa furnitūros išvaizda.
Rankenos pagamintos iš aliuminio, o apdailos plokštelės – iš plieno. Juodos spalvos paviršius lengvai derinamas prie metalinių vartelių rėmų, spynų, vyrių ir kitų furnitūros elementų.

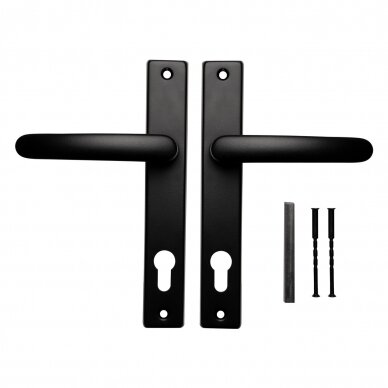

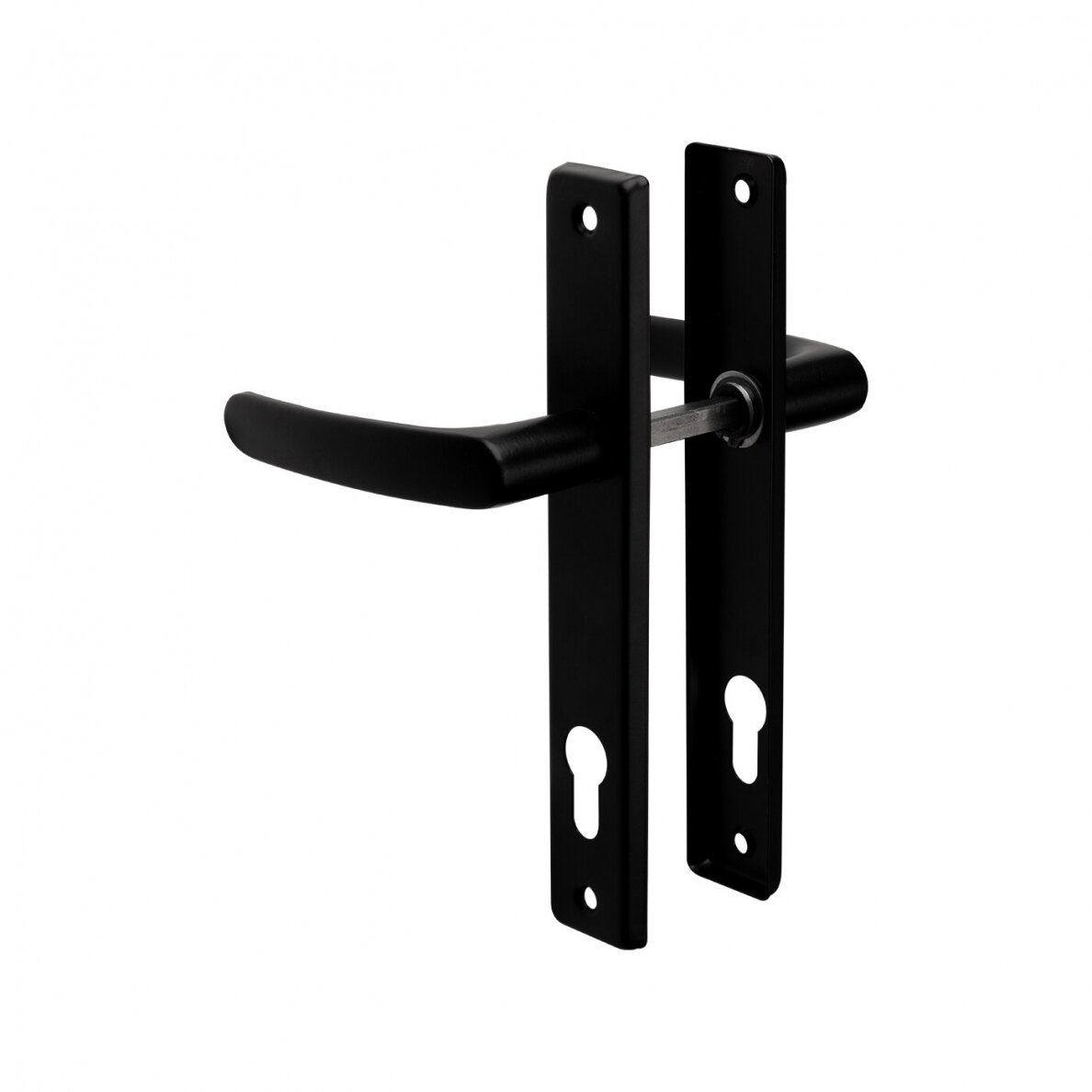

Komplektą sudaro dvi nuspaudžiamos rankenos su plokštelėmis, jungiamasis strypas ir tvirtinimo varžtai. Rankenos montuojamos abiejose vartelių arba durų pusėse. Nuspaudus rankeną, jungiamasis strypas perduoda judesį suderinamos įleidžiamos spynos mechanizmui.

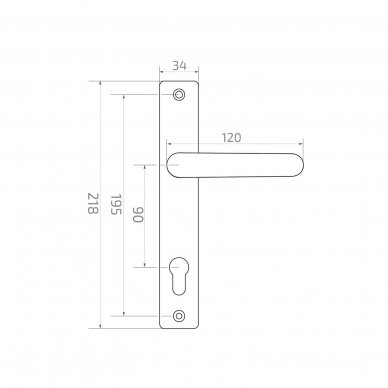

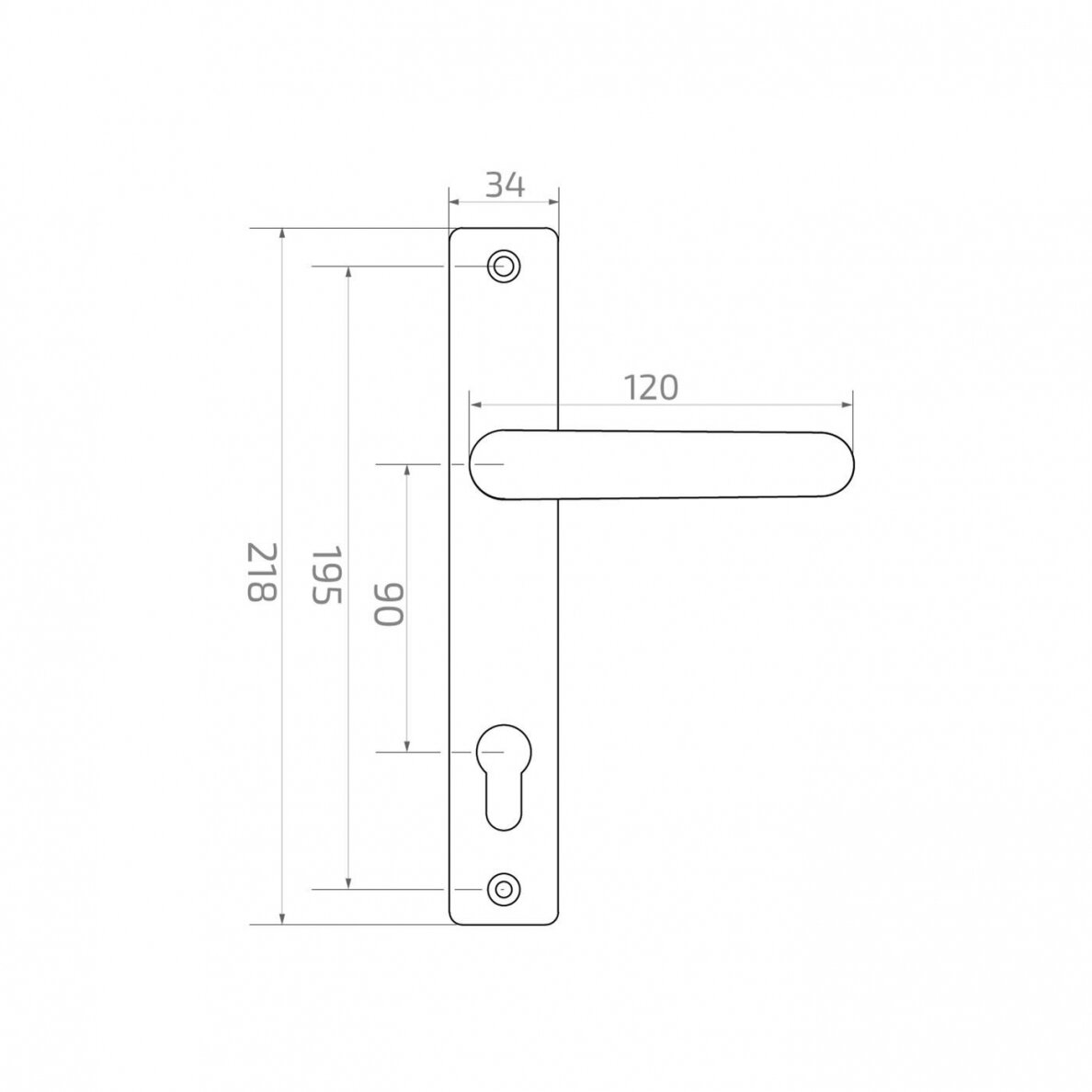

Apdailos plokštelės matmenys yra 218 × 34 mm, rankenos ilgis – 120 mm, o atstumas tarp tvirtinimo angų centrų – 195 mm.
Rankenos ašies ir spynos cilindro angos tarpcentris yra 90 mm. Kadangi abi angos įrengtos vienoje plokštelėje, renkantis spyną būtina atsižvelgti į šį matmenį.
Techniniai duomenys
Prekės kodas 63.053.90.00 Gaminio tipas Nuspaudžiama vartelių ir durų rankena su ilga plokštele Rankenos medžiaga Aliuminis Apdailos plokštelės medžiaga Plienas Spalva Juoda Plokštelės aukštis 218 mm Plokštelės plotis 34 mm Rankenos ilgis 120 mm Atstumas tarp tvirtinimo angų centrų 195 mm Rankenos ir cilindro tarpcentris 90 mm Cilindro anga Integruota į apdailos plokštelę Komplektacija 2 rankenos su plokštelėmis, jungiamasis strypas, tvirtinimo varžtai Paskirtis Varteliams ir durims su suderinama 90 mm tarpcentrio įleidžiama spyna Su kuriomis „Ginoris“ vartelių spynomis galima derinti?
Rankena 63.053.90.00 turi 90 mm tarpcentrį, todėl ją reikia komplektuoti su įleidžiama spyna, kurios atstumas tarp rankenos ašies ir cilindro centro taip pat yra 90 mm.
„Ginoris“ asortimente galima rinktis kelis tokio tarpcentrio spynų modelius.
90 mm tarpcentrio įleidžiamos vartelių spynos
- Įleidžiama lauko vartelių spyna 63.210, 90/22 mm – 90 mm tarpcentrio spyna su 22 mm įgilinimu, tinkama svarstyti siauriems metaliniams profiliams.
- Juoda įleidžiama lauko vartelių spyna 63.210.90M, 90/22 mm – juodos spalvos modelis, vizualiai derantis prie rankenos 63.053.90.00.
- Juoda įleidžiama lauko vartelių spyna 63.211.90M, 90 mm – dar vienas galimas 90 mm tarpcentrio spynos variantas.
- Įleidžiama lauko vartelių spyna 63.218, 90/50 mm – spyna su 50 mm įgilinimu, skirta konstrukcijoms, kuriose pakanka vietos jos korpusui.
Svarbu: išvardytos spynos atrinktos pagal 90 mm tarpcentrį. Prieš komplektuojant būtina papildomai patikrinti rankenos jungiamojo strypo skerspjūvį, spynos rankenos lizdą, cilindro angos tipą ir tvirtinimo matmenis. Vienodas tarpcentris savaime negarantuoja visiško mechaninio suderinamumo.
Daugiau variantų rasite „Ginoris“ vartelių spynų kategorijoje.
Kaip pasirinkti tinkamą rankeną ir spyną?
90 mm tarpcentris
Šio modelio atstumas tarp rankenos ašies centro ir spynos cilindro angos centro yra 90 mm. Tai pagrindinis matmuo, pagal kurį parenkama įleidžiama spyna rankenai su vientisa ilga plokštele.
Jeigu varteliuose sumontuota 72 mm tarpcentrio spyna, ši rankena netiks, nes nesutaps cilindro angos padėtis.
Spynos įgilinimas
Spynos įgilinimas – atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro. Pavyzdžiui, 90/22 mm ir 90/50 mm spynos turi vienodą tarpcentrį, tačiau skirtingą įgilinimą.
Renkantis spyną metaliniams varteliams reikia patikrinti profilio plotį, spynos korpuso gylį ir vietą rankenos tvirtinimui.
Plokštelės ir tvirtinimo matmenys
Rankenos apdailos plokštelė yra 218 mm aukščio ir 34 mm pločio. Atstumas tarp jos tvirtinimo angų centrų – 195 mm.
Šiuos matmenis ypač svarbu įvertinti keičiant seną vartelių rankeną. Naujos rankenos tvirtinimo angos gali nesutapti su anksčiau išgręžtomis angomis.
Rankenos montavimas ir naudojimas
Rankenos montuojamos abiejose durų arba vartelių pusėse. Jungiamasis strypas įstatomas į suderinamos įleidžiamos spynos mechanizmą, o apdailos plokštelės pritvirtinamos naudojant montavimo varžtus.
Prieš montuojant būtina patikrinti rankenos ašies, cilindro angos ir tvirtinimo skylių padėtį. Taip pat svarbu įvertinti, ar rankena nekliudys vartelių stulpo ir galės laisvai judėti.
Sumontavus reikia patikrinti, ar rankena lengvai nusispaudžia, grįžta į pradinę padėtį ir tinkamai atitraukia spynos liežuvėlį. Cilindras turi būti laisvai valdomas raktu.
Kuo skiriasi rankenos 63.053.90.00 ir 63.053.72.00?
Abu modeliai turi panašios formos aliuminines rankenas ir ilgas plienines apdailos plokšteles. Pagrindinis skirtumas – tarpcentris.
- 63.053.90.00 – skirtas suderinamoms 90 mm tarpcentrio spynoms.
- 63.053.72.00 – skirtas suderinamoms 72 mm tarpcentrio spynoms.
Renkantis vieną iš šių modelių svarbiausia vadovautis jau sumontuotos arba planuojamos spynos tarpcentriu, o ne vien rankenos išvaizda.
Kitos vartelių ir durų rankenos
Jeigu ieškote kitokios formos rankenos su 90 mm tarpcentriu, peržiūrėkite vartelių ir durų rankeną 63.050.90.00.
Jeigu reikalingas 72 mm tarpcentris, galima rinktis rankeną 63.051.72.00 arba rankeną 63.050.72.00.
Visą pasirinkimą rasite „Ginoris“ vartelių ir durų rankenų kategorijoje.
