Vartelių ir durų rankena su bumbulu SATURN 63.201.90.00, 90 mm, H247 × L32 mm
2780 €Pirk daugiau, mokėk mažiau3+ vnt. – 2350 € už vnt. -15%-

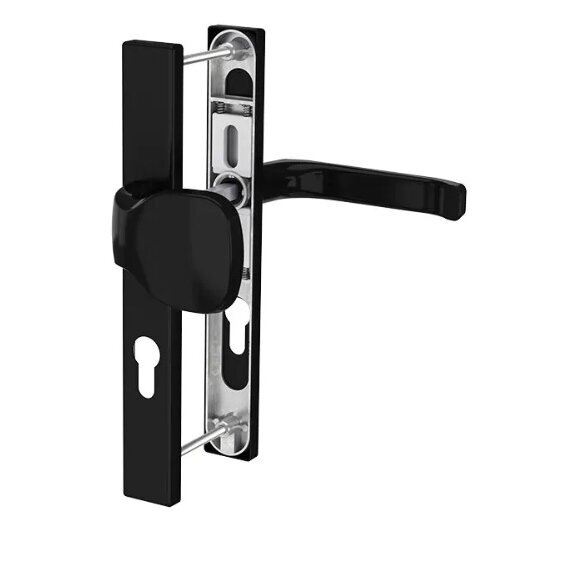

Vartelių ir durų rankena su bumbulu SATURN 63.201.90.00 – juoda, 90 mm
Vartelių ir durų rankena su bumbulu SATURN 63.201.90.00 – modernaus dizaino juodos spalvos furnitūros komplektas, skirtas metaliniams kiemo varteliams, varstomiems vartams ir durims. Komplektą sudaro viena nuspaudžiama rankena ir vienas išorinis bumbulas su ilgomis apdailos plokštelėmis.
Šis modelis skirtas konstrukcijoms, kuriose reikalinga skirtinga furnitūra abiejose pusėse. Nuspaudžiama rankena naudojama suderinamos spynos liežuvėliui valdyti, o išorinis bumbulas suteikia vietą varteliams ar durims suimti ir patraukti.
SATURN serijos furnitūra išsiskiria minimalistine forma, tiesiomis linijomis ir paslėptais tvirtinimo elementais. Juoda spalva dera prie šiuolaikinių metalinių vartelių, tvorų ir durų konstrukcijų.
Rankenos suėmimo dalis ir apdailos plokštelės pagamintos iš aliuminio, o vidinis korpusas – iš cinko lydinio (ZNAL). Rankenos mechanizmas padeda išlaikyti horizontalią jos padėtį.
Apdailos plokštelių aukštis – 247 mm, plotis – 32 mm. Atstumas tarp rankenos ašies ir spynos cilindro angos centro yra 90 mm.
Komplekte yra rankena su bumbulu ir apdailos plokštelėmis, 96 mm ilgio jungiamasis strypas bei tvirtinimo varžtai.
Techniniai duomenys
Prekės kodas 63.201.90.00 Modelis SATURN Gaminio tipas Nuspaudžiamos rankenos ir išorinio bumbulo komplektas Spalva Juoda Rankenos ir apdailos medžiaga Aliuminis Vidinio korpuso medžiaga Cinko lydinys (ZNAL) Plokštelės aukštis (H) 247 mm Plokštelės plotis (L) 32 mm Rankenos ir cilindro tarpcentris 90 mm Jungiamojo strypo ilgis 96 mm Rankenos padėties palaikymo mechanizmas Yra Paslėpti tvirtinimo varžtai Taip, su apdailos dangteliais Komplektacija 1 nuspaudžiama rankena, 1 išorinis bumbulas, apdailos plokštelės, jungiamasis strypas ir tvirtinimo varžtai Paskirtis Varteliams ir durims su suderinama 90 mm tarpcentrio spyna Kuo skiriasi rankenos su bumbulu komplektas nuo dviejų rankenų?
Įprastame dviejų nuspaudžiamų rankenų komplekte iš abiejų vartelių pusių yra rankenos, kuriomis galima valdyti suderinamos spynos liežuvėlį.
SATURN 63.201.90.00 komplekte vienoje pusėje montuojama nuspaudžiama rankena, o kitoje – bumbulas. Toks sprendimas aktualus įėjimo varteliams, kuriuose norima atskirti vidinės ir išorinės pusės naudojimo funkcijas.
Svarbu: prieš pasirenkant spyną būtina įvertinti bumbulo veikimo principą. Jeigu bumbulas stacionarus, jis pats neatitraukia spynos liežuvėlio. Tokiu atveju atidarymui iš bumbulo pusės reikalinga atitinkama spynos funkcija, leidžianti liežuvėlį atitraukti raktu, arba kitas atskiras atidarymo būdas.
SATURN rankenos su bumbulu privalumai
Modernus dizainas
Juodos spalvos rankena su bumbulu dera prie šiuolaikinių metalinių vartelių, durų ir tvorų konstrukcijų. Siauros apdailos plokštelės bei tiesios linijos suteikia furnitūrai minimalistinę išvaizdą.
Skirtinga furnitūra abiejose pusėse
Rankenos ir bumbulo derinys leidžia pritaikyti vartelių naudojimo būdą pagal poreikį. Nuspaudžiama rankena skirta spynos mechanizmui valdyti, o bumbulas – varteliams suimti.
Paslėpti tvirtinimo varžtai
Apdailos dangteliai uždengia montavimo varžtus. Tai padeda išlaikyti vientisą rankenos ir bumbulo plokštelių išvaizdą.
Rankenos padėties palaikymo mechanizmas
Integruotas mechanizmas padeda nuspaudžiamai rankenai sugrįžti į horizontalią padėtį. Ši savybė naudinga dažnai naudojamiems kiemo varteliams ir durims.
Kur naudojama vartelių ir durų rankena 63.201.90.00?
Šis komplektas gali būti naudojamas:
- Metaliniuose kiemo įėjimo varteliuose.
- Varstomuose metaliniuose vartuose su suderinama įleidžiama spyna.
- Metalinėse duryse, kuriose numatyta rankena vienoje pusėje ir bumbulas kitoje.
- Šiuolaikinio dizaino vartelių konstrukcijose su juodos spalvos furnitūra.
Prieš montuojant svarbu nustatyti, kaip varteliai bus atidaromi iš abiejų pusių, ir pagal tai pasirinkti tinkamą spynos mechanizmą.
Su kuriomis „Ginoris“ vartelių spynomis galima derinti?
SATURN 63.201.90.00 turi 90 mm tarpcentrį. Tai atstumas tarp rankenos ašies ir spynos cilindro angos centro.
Renkantis įleidžiamą spyną pirmiausia reikia patikrinti, ar jos tarpcentris taip pat yra 90 mm. Tačiau vien šio matmens nepakanka visiškam suderinamumui nustatyti.
Galimi 90 mm tarpcentrio spynų variantai
- Įleidžiama vartelių spyna 63.210, 90/22 mm – galimas variantas pagal tarpcentrį.
- Juoda įleidžiama vartelių spyna 63.210.90M, 90/22 mm – kitas galimas pasirinkimas pagal tarpcentrį.
- Įleidžiama vartelių spyna 63.218, 90/50 mm – galimas variantas konstrukcijoms, kurioms tinka 50 mm įgilinimas.
Svarbu: šios spynos pateiktos kaip galimi variantai pagal tarpcentrį, o ne kaip patvirtintai suderinami komplektai. Būtina patikrinti jungiamojo strypo skerspjūvį, spynos rankenos lizdą, cilindro angą, tvirtinimo vietas ir liežuvėlio atidarymo galimybę iš bumbulo pusės.
Visą pasirinkimą rasite „Ginoris“ vartelių spynų kategorijoje.
Kaip pasirinkti tinkamą rankeną su bumbulu?
90 mm tarpcentris
Šio modelio tarpcentris yra 90 mm. Jeigu varteliuose sumontuota 72 mm tarpcentrio spyna, šis modelis netiks dėl skirtingos cilindro angos padėties.
247 × 32 mm apdailos plokštelės
Apdailos plokštelės yra 247 mm aukščio ir 32 mm pločio. Prieš montuojant būtina įvertinti vartelių profilio plotį, tvirtinimo vietas ir atstumą iki vartelių stulpo.
96 mm jungiamasis strypas
Komplekte yra 96 mm ilgio jungiamasis strypas. Renkantis rankeną būtina patikrinti, ar jo ilgis ir skerspjūvis tinka konkrečiam vartelių arba durų storiui bei pasirinktos spynos mechanizmui.
Spynos įgilinimas
Spynos įgilinimas – atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro. Pavyzdžiui, 90/22 mm ir 90/50 mm spynos turi vienodą tarpcentrį, tačiau skirtingą įgilinimą.
Šį parametrą reikia pasirinkti pagal vartelių profilio matmenis ir numatytą spynos montavimo vietą.
Atidarymas iš bumbulo pusės
Jeigu varteliai turi būti atidaromi iš išorės, būtina iš anksto numatyti atidarymo būdą. Reikia patikrinti, ar pasirinkta spyna leidžia atitraukti liežuvėlį raktu arba kitu numatytu mechanizmu.
Rankenos ir bumbulo montavimas
Nuspaudžiama rankena ir bumbulas montuojami priešingose vartelių arba durų pusėse. Apdailos plokštelės tvirtinamos komplekte esančiais varžtais.
Jungiamasis strypas montuojamas pagal rankenos konstrukciją ir pasirinktos spynos mechanizmą. Prieš galutinai priveržiant varžtus būtina patikrinti rankenos veikimą, bumbulo tvirtinimą ir spynos liežuvėlio valdymą.
Sumontavus pagrindines dalis, tvirtinimo vietos uždengiamos apdailos dangteliais.
Kuo skiriasi SATURN 63.201.90.00 ir 63.200.90.00?
Abu modeliai priklauso SATURN serijai, yra juodos spalvos ir turi 90 mm tarpcentrį bei 247 × 32 mm apdailos plokšteles.
- 63.201.90.00 – viena nuspaudžiama rankena ir vienas išorinis bumbulas.
- 63.200.90.00 – dvi nuspaudžiamos rankenos.
Jeigu rankenomis reikia valdyti spynos liežuvėlį iš abiejų vartelių pusių, reikėtų rinktis dviejų nuspaudžiamų rankenų komplektą su suderinama spyna.
Kiti SATURN serijos rankenų variantai
Jeigu reikalingas juodos spalvos rankenos ir bumbulo komplektas su 72 mm tarpcentriu, peržiūrėkite SATURN 63.201.72.00.
Jeigu reikalingos dvi nuspaudžiamos rankenos su 90 mm tarpcentriu, galima rinktis juodą SATURN 63.200.90.00 arba antracito spalvos SATURN 63.200.90.01.
Visą asortimentą rasite „Ginoris“ rankenų ir jų apdailos kategorijoje.
