Vartelių spynos montavimo korpusas 63.219, 90/50 mm
1475 €Pirk daugiau, mokėk mažiau3+ vnt. – 1250 € už vnt. -15%-

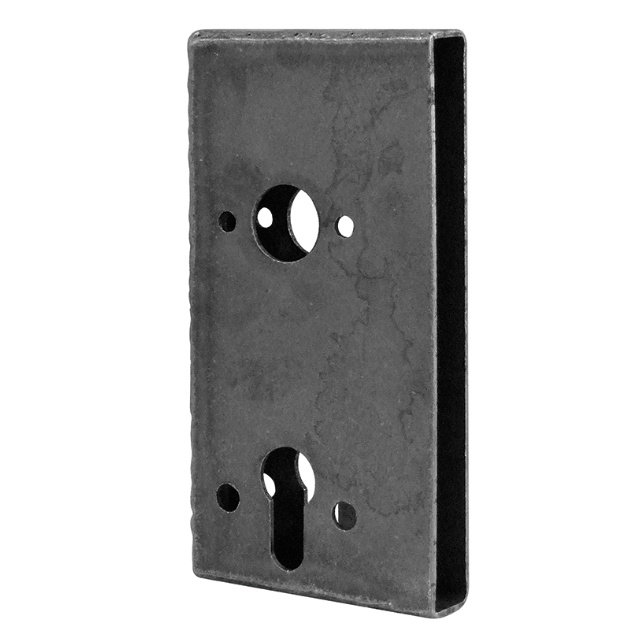

Vartelių spynos montavimo korpusas 63.219 skirtas įleidžiamai lauko vartelių spynai 63.218, 90/50 mm montuoti metalinėje varčioje. Jį galima rinktis gaminant naują vartelių rėmą arba keičiant esamą spynos korpusą. Spynos mechanizmas pasirenkamas atskirai.
Žymėjimas 90/50 mm nusako rankenos ir cilindro angų padėtį. Nuo rankenos ašies centro iki cilindro sukimosi centro yra 90 mm, o nuo priekinės korpuso briaunos iki rankenos ašies centro – 50 mm. Pagal šiuos du matmenis galima patikrinti, ar sumontavus korpusą rankena ir cilindras pateks į vartelių profilyje jau paruoštas angas.
Korpuso 63.219 techniniai duomenys

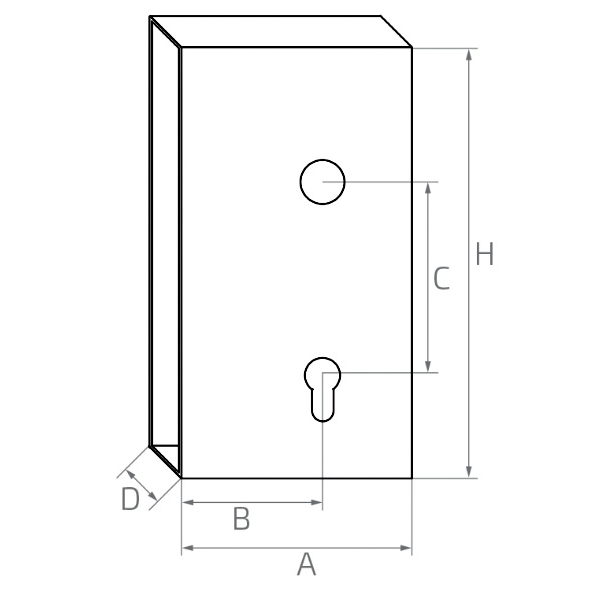

Prekės kodas 63.219 Prekės tipas Įleidžiamos vartelių spynos montavimo korpusas Suderinama spyna 63.218, 90/50 mm Korpuso gylis (A) 80 mm Atstumas nuo priekinės briaunos iki rankenos ašies centro (B) 50 mm Atstumas tarp rankenos ašies ir cilindro centro (C) 90 mm Korpuso plotis (D) 20 mm Svoris 0,5 kg Kaip pasirinkti tarp 63.219 ir 63.217 korpusų?
Abiejų korpusų rankenos ašis nuo priekinės briaunos nutolusi 50 mm. Pasirinkimą lemia vertikalus atstumas iki cilindro centro. Jei pamatuojate 90 mm, rinkitės 63.219 korpusą, skirtą spynai 63.218. Jei pamatuojate 72 mm, palyginkite spynos montavimo korpusą 63.217, 72/50 mm. Keičiant seną korpusą taip pat svarbu sutikrinti jo išorinius matmenis su vieta vartelių rėme.
Kokią rankeną derinti su spyna 63.218?
Jeigu renkatės rankeną su ilga plokštele ir anga cilindrui, reikalingas 90 mm tarpcentris. Vienas iš variantų – juoda spaudžiama rankena 63.180.90.00 su 30 mm pločio plokštele. Spynai 63.218 tinka 8 × 8 mm kvadratinė ašis. Jos ilgį parinkite pagal visą vartelių varčios storį su abiem rankenos plokštelėmis.
