Vartelių ir durų bumbulų komplektas 63.182.90.00, 90 mm, H240 × L30 mm
2905 €Pirk daugiau, mokėk mažiau3+ vnt. – 2465 € už vnt. -15%-
Vartelių ir durų bumbulų komplektas 63.182.90.00 – juodas, 90 mm

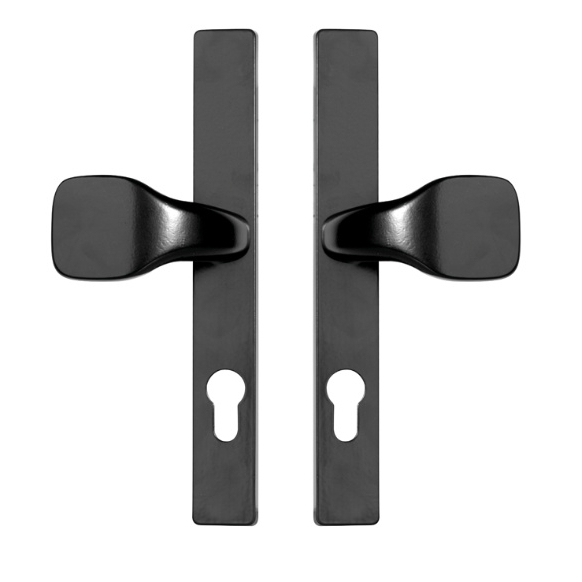

Vartelių ir durų bumbulų komplektas 63.182.90.00 – du stacionarūs, juodos spalvos plieniniai bumbulai su ilgomis apdailos plokštelėmis. Komplektas skirtas metaliniams kiemo varteliams, varstomiems vartams ir durims, kuriuose norima įrengti fiksuotas rankenėles abiejose konstrukcijos pusėse.
Šis modelis skiriasi nuo įprastų nuspaudžiamų rankenų. Abu bumbulai yra fiksuoti, todėl naudojami varteliams patraukti, pastumti arba prilaikyti, tačiau patys neatitraukia įleidžiamos spynos liežuvėlio.
Komplektas tinka konstrukcijoms, kuriose vartelių atidarymas valdomas atskiru, su stacionariomis rankenėlėmis suderinamu spynos arba užrakto mechanizmu.
Bumbulai pagaminti iš plieno ir padengti juodais milteliniais dažais. Ilgos, siauros apdailos plokštelės dera prie metalinių vartelių profilių, tvorų ir durų. Juoda spalva lengvai pritaikoma tiek modernaus, tiek tradicinio dizaino konstrukcijoms.
Plokštelių aukštis yra 240 mm, plotis – 30 mm. Atstumas tarp bumbulo ašies ir spynos cilindro angos centro – 90 mm.
Komplekte yra du bumbulai su plokštelėmis (kairės ir dešinės pusės), jungiamasis strypas ir tvirtinimo varžtai.
Techniniai duomenys
Prekės kodas 63.182.90.00 Gaminio tipas Dviejų fiksuotų bumbulų komplektas su ilgomis plokštelėmis Medžiaga Plienas Spalva Juoda Paviršiaus apdaila Miltelinis dažymas Plokštelės aukštis (H) 240 mm Plokštelės plotis (L) 30 mm Bumbulo ir cilindro angų tarpcentris (B) 90 mm Atstumas nuo plokštelės viršaus iki bumbulo ašies (A) 100 mm Bumbulų tipas Fiksuoti (stacionarūs) Cilindro anga Numatyta abiejose apdailos plokštelėse Komplektacija 2 bumbulai su plokštelėmis (kairės ir dešinės pusės), jungiamasis strypas ir tvirtinimo varžtai Paskirtis Varteliams, vartams ir durims su suderinamu atidarymo mechanizmu Kuo skiriasi fiksuoti bumbulai nuo nuspaudžiamų rankenų?
Nuspaudžiama vartelių rankena per jungiamąjį strypą valdo suderinamos spynos liežuvėlį. Tuo tarpu fiksuotas bumbulas yra stacionari rankenėlė, skirta varteliams patraukti arba pastumti.
Modelis 63.182.90.00 turi du fiksuotus bumbulus, todėl abiejose vartelių pusėse naudojamas vienodas rankenėlių tipas.
Šis sprendimas gali būti pritaikomas įėjimo varteliuose, kurių atidarymo mechanizmas nereikalauja nuspaudžiamos rankenos. Pavyzdžiui, tai gali būti spyna, kurios liežuvėlį galima atitraukti raktu, arba atskirai valdomas elektrinis užraktas.
Svarbu: fiksuoti bumbulai patys neatlieka užrakinimo funkcijos. Užrakinimą ir atrakinimą užtikrina atskirai parinkta spyna arba užrakto sistema.
Su kuriomis „Ginoris“ vartelių spynomis galima derinti?
Bumbulų komplektas 63.182.90.00 turi 90 mm tarpcentrį tarp bumbulo ašies ir cilindro angos centro. Todėl renkantis įleidžiamą spyną su cilindru reikia patikrinti, kad jos angų išdėstymas atitiktų šį matmenį.
Tačiau vienodo 90 mm tarpcentrio nepakanka. Kadangi abu bumbulai yra stacionarūs, pasirinkta spyna turi leisti atidaryti vartelius nenaudojant nuspaudžiamos rankenos.
Galimi 90 mm tarpcentrio spynų variantai
- Įleidžiama vartelių spyna 63.210, 90/22 mm – galimas variantas pagal tarpcentrį, tačiau būtina papildomai patikrinti atidarymo mechanizmą.
- Juoda įleidžiama vartelių spyna 63.210.90M, 90/22 mm – juodos spalvos modelis, kurio mechaninį suderinamumą reikia patvirtinti.
- Įleidžiama vartelių spyna 63.218, 90/50 mm – 90 mm tarpcentrio spyna su 50 mm įgilinimu, kurios tinkamumas priklauso nuo konstrukcijos ir atidarymo būdo.
Dėmesio: išvardytos spynos pateiktos tik kaip galimi pasirinkimai pagal 90 mm tarpcentrį. Jų veikimas su dviem fiksuotais bumbulais nėra patvirtintas. Prieš perkant būtina patikrinti, ar spynos liežuvėlį galima atitraukti raktu arba kitu numatytu mechanizmu.
Visą pasirinkimą rasite „Ginoris“ vartelių spynų kategorijoje.
Kaip pasirinkti tinkamą bumbulų komplektą?
90 mm tarpcentris

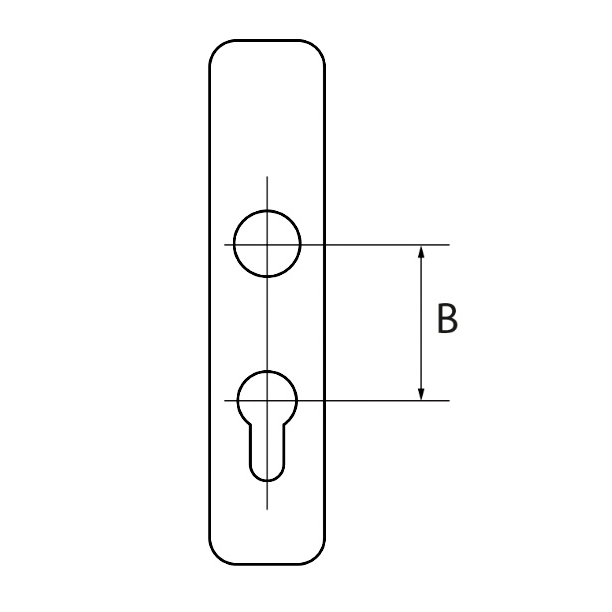

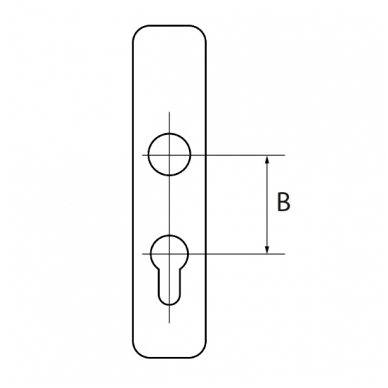

Tarpcentris – tai atstumas tarp bumbulo ašies ir spynos cilindro angos centro. Šio modelio tarpcentris yra 90 mm.
Jeigu varteliuose naudojama 72 mm tarpcentrio spyna, šis komplektas netiks, nes nesutaps cilindro angos padėtis.
Apdailos plokštelių matmenys
Plokštelės yra 240 mm aukščio ir 30 mm pločio. Prieš montuojant būtina įvertinti vartelių profilio plotį, cilindro vietą ir tvirtinimo angų padėtį.
Spynos įgilinimas
Spynos įgilinimas – atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro. Pavyzdžiui, 90/22 mm ir 90/50 mm spynos turi vienodą 90 mm tarpcentrį, tačiau skirtingą įgilinimą.
Renkantis spyną svarbu įsitikinti, kad jos korpusas tilps metaliniame vartelių profilyje.
Vartelių atidarymo būdas
Kadangi abu bumbulai fiksuoti, prieš perkant būtina numatyti, kaip varteliai bus atidaromi iš abiejų pusių.
Jeigu varteliai turi būti atidaromi raktu, reikia pasirinkti spyną, kurios mechanizmas leidžia raktu atitraukti liežuvėlį. Ne kiekviena cilindrinė spyna turi tokią funkciją.
Kur naudojami vartelių ir durų bumbulai?
Šis komplektas gali būti naudojamas:
- Metaliniuose kiemo įėjimo varteliuose su tinkamu atidarymo mechanizmu.
- Varstomuose vartuose, kuriuose reikalingos stacionarios rankenėlės.
- Metalinėse duryse, kuriose nenaudojamos nuspaudžiamos rankenos.
- Konstrukcijose, kuriose abiejose pusėse pageidaujama vienodų juodų bumbulų.
Bumbulų montavimas
Bumbulai su apdailos plokštelėmis montuojami priešingose vartelių arba durų pusėse. Tvirtinimui naudojamos komplekte esančios detalės, atsižvelgiant į konkrečią konstrukciją.
Prieš montuojant būtina patikrinti cilindro angų padėtį, plokštelių išdėstymą, tvirtinimo vietas ir vartelių profilio matmenis.
Sumontavus reikia patikrinti, ar bumbulai tvirtai laikosi, ar nekliudo vartelių stulpui ir ar pasirinktas užrakto mechanizmas leidžia saugiai atidaryti bei užrakinti vartelius.
Kuo skiriasi 63.182.90.00 ir 63.182.72.00?
Abu modeliai turi du fiksuotus juodus bumbulus ir 240 × 30 mm apdailos plokšteles. Pagrindinis skirtumas – tarpcentris.
- 63.182.90.00 – 90 mm tarpcentris.
- 63.182.72.00 – 72 mm tarpcentris.
Renkantis tinkamą modelį svarbu vadovautis planuojamos spynos matmenimis ir vartelių atidarymo būdu.
Kitos vartelių ir durų rankenos
Jeigu vienoje pusėje reikalingas fiksuotas bumbulas, o kitoje – nuspaudžiama rankena, peržiūrėkite rankenos ir bumbulo komplektą 63.181.90.00.
Jeigu abiejose pusėse reikalingos nuspaudžiamos rankenos, rinkitės vartelių ir durų rankeną 63.180.90.00.
Visą asortimentą rasite „Ginoris“ rankenų ir jų apdailos kategorijoje.
