  • Vartelių ir durų rankena su bumbulu SATURN 63.201.90.01 – antracitas, 90 mm

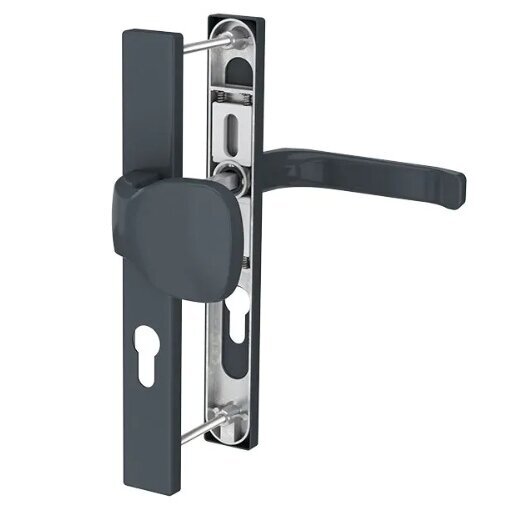

    Vartelių ir durų rankena su bumbulu SATURN 63.201.90.01 – antracito spalvos furnitūros komplektas, skirtas metaliniams kiemo varteliams ir durims. Komplektą sudaro viena nuspaudžiama rankena ir viena išorinė suėmimo dalis (bumbulas), montuojamos priešingose konstrukcijos pusėse.

    Šis modelis tinka sprendimams, kai iš vienos vartelių pusės reikalinga nuspaudžiama rankena, o iš kitos – patogi suėmimo dalis. Toks rankenos ir bumbulo derinys dažnai pasirenkamas įėjimo varteliams, kuriuose norima atskirti vidinės ir išorinės pusės naudojimo funkcijas.

    SATURN serijos furnitūra pasižymi modernia forma, siauromis apdailos plokštelėmis ir paslėptais tvirtinimo elementais. Antracito spalva dera prie šiuolaikinių metalinių vartelių, tvorų ir durų konstrukcijų.

    Rankenos suėmimo dalis ir apdailos elementai pagaminti iš aliuminio, o vidinis korpusas – iš cinko lydinio (ZNAL). Rankenos konstrukcijoje įrengtas mechanizmas, padedantis išlaikyti horizontalią jos padėtį.

    Apdailos plokštelių aukštis – 247 mm, plotis – 32 mm. Atstumas tarp rankenos ašies ir spynos cilindro angos centro – 90 mm.

    Komplekte yra rankena su bumbulu ir apdailos plokštelėmis, 96 mm ilgio jungiamasis strypas bei montavimo varžtai.

    Techniniai duomenys

    Prekės kodas 63.201.90.01
    Modelis SATURN
    Gaminio tipas Nuspaudžiamos rankenos ir bumbulo komplektas
    Spalva Antracitas
    Rankenos ir apdailos medžiaga Aliuminis
    Vidinio korpuso medžiaga Cinko lydinys (ZNAL)
    Plokštelės aukštis (H) 247 mm
    Plokštelės plotis (L) 32 mm
    Rankenos ir cilindro angos tarpcentris 90 mm
    Jungiamojo strypo ilgis 96 mm
    Rankenos padėties palaikymo mechanizmas Yra
    Tvirtinimo varžtų maskavimas Yra, su apdailos dangteliais
    Komplektacija 1 nuspaudžiama rankena, 1 bumbulas, apdailos plokštelės, 96 mm jungiamasis strypas ir montavimo varžtai
    Paskirtis Varteliams ir durims su suderinama 90 mm tarpcentrio spyna

    Kuo išsiskiria SATURN rankena su bumbulu?

    Skirtingas vartelių valdymas iš abiejų pusių

    Šiame komplekte naudojama viena nuspaudžiama rankena ir vienas bumbulas. Nuspaudžiama rankena skirta suderinamos spynos liežuvėliui valdyti, o išorinė suėmimo dalis leidžia patraukti arba pastumti vartelius.

    Svarbu: bumbulo pasukimo funkcija šiam modeliui nėra aiškiai nurodyta. Todėl prieš parenkant spyną būtina patikrinti, ar bumbulas valdo liežuvėlį, ar naudojamas tik varteliams suimti. Jei bumbulas stacionarus, atidarymui iš jo pusės reikalingas kitas liežuvėlio atitraukimo būdas.

    Moderni antracito spalva

    Antracito spalvos furnitūra dera prie tamsiai pilkų metalinių vartelių, profiliuotų durų ir modernių tvorų konstrukcijų. Minimalistinis dizainas leidžia rankeną derinti su kitais panašaus stiliaus vartų elementais.

    Renkantis rankeną prie jau nudažytų vartelių verta atsižvelgti į tai, kad skirtingų gamintojų antracito dangų atspalviai gali skirtis.

    Paslėpti tvirtinimo varžtai

    Apdailos dangteliai uždengia tvirtinimo varžtus. Taip išlaikoma tvarkinga furnitūros išvaizda ir sumažinamas matomų montavimo elementų kiekis.

    Rankenos padėties palaikymo mechanizmas

    Nuspaudžiamos rankenos konstrukcijoje įrengtas mechanizmas padeda jai išlaikyti horizontalią padėtį. Ši funkcija aktuali kasdien naudojamiems varteliams ir durims.

    Kur naudojama rankena su bumbulu 63.201.90.01?

    Šis komplektas gali būti naudojamas:

    • Metaliniams kiemo įėjimo varteliams.
    • Varstomiems metaliniams vartams su suderinama įleidžiama spyna.
    • Metalinėms durims, kuriose reikalinga rankena vienoje pusėje ir bumbulas kitoje.
    • Šiuolaikinio dizaino konstrukcijoms su antracito spalvos furnitūra.

    Komplektas ypač aktualus vartelių gamintojams ir montuotojams, kurie ieško modernaus dizaino furnitūros su 90 mm tarpcentriu.

    Su kuriomis „Ginoris“ vartelių spynomis galima derinti?

    SATURN 63.201.90.01 turi 90 mm tarpcentrį. Tai atstumas tarp rankenos ašies ir spynos cilindro angos centro.

    Renkantis spyną pirmiausia būtina patikrinti, ar jos tarpcentris taip pat yra 90 mm. Tačiau vienodas tarpcentris dar negarantuoja visiško suderinamumo.

    Galimi 90 mm tarpcentrio spynų variantai

    Prieš perkant būtina patikrinti: jungiamojo strypo skerspjūvį, spynos rankenos lizdą, cilindro angos formą, tvirtinimo vietas ir galimybę atidaryti vartelius iš bumbulo pusės.

    Visas spynas rasite „Ginoris“ vartelių spynų kategorijoje.

    Kaip pasirinkti tinkamą rankeną su bumbulu?

    90 mm tarpcentris

    Šio modelio tarpcentris yra 90 mm. Jeigu varteliuose naudojama 72 mm tarpcentrio spyna, reikalingas kitas rankenos modelis.

    247 × 32 mm apdailos plokštelės

    Apdailos plokštelės yra 247 mm aukščio ir 32 mm pločio. Prieš montuojant reikia įvertinti vartelių profilio plotį, cilindro padėtį, tvirtinimo vietas ir atstumą iki vartelių stulpo.

    96 mm jungiamasis strypas

    Komplekte yra 96 mm ilgio jungiamasis strypas. Būtina patikrinti, ar jo ilgis ir skerspjūvis atitinka konkretaus vartelių arba durų profilio storį bei pasirinktos spynos mechanizmą.

    Spynos įgilinimas

    Spynos įgilinimas – atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro. Pavyzdžiui, 90/22 mm ir 90/50 mm spynos turi vienodą 90 mm tarpcentrį, tačiau skirtingą įgilinimą.

    Spynos įgilinimas parenkamas pagal vartelių profilio matmenis ir planuojamą montavimo vietą.

    Atidarymo būdas iš bumbulo pusės

    Jeigu varteliai turi būti atidaromi iš abiejų pusių, būtina iš anksto numatyti liežuvėlio valdymą. Jeigu bumbulas yra stacionarus, reikia pasirinkti spyną, leidžiančią atitraukti liežuvėlį raktu, arba naudoti kitą tinkamą atidarymo mechanizmą.

    Rankenos ir bumbulo montavimas

    Nuspaudžiama rankena ir bumbulas montuojami priešingose vartelių arba durų pusėse. Apdailos plokštelės pritvirtinamos naudojant komplekte esančius montavimo varžtus.

    Jungiamasis strypas montuojamas pagal gaminio konstrukciją ir pasirinktos spynos mechanizmą. Prieš galutinai priveržiant varžtus būtina patikrinti rankenos judėjimą, bumbulo tvirtinimą ir spynos liežuvėlio veikimą.

    Sumontavus pagrindines dalis, tvirtinimo vietos uždengiamos apdailos dangteliais.

    Kuo skiriasi SATURN 63.201.90.01 ir 63.201.90.00?

    Abu modeliai priklauso SATURN serijai, turi 90 mm tarpcentrį, 247 × 32 mm apdailos plokšteles ir rankenos su bumbulu konstrukciją.

    • 63.201.90.01 – antracito spalvos rankenos ir bumbulo komplektas.
    • 63.201.90.00 – juodos spalvos rankenos ir bumbulo komplektas.

    Abiejų modelių komplekte yra 96 mm ilgio jungiamasis strypas ir tvirtinimo varžtai.

    Kitos SATURN serijos rankenos

    Jeigu reikalingas antracito spalvos rankenos ir bumbulo komplektas su 72 mm tarpcentriu, peržiūrėkite SATURN 63.201.72.01.

    Jeigu pageidaujamos dvi nuspaudžiamos rankenos su 90 mm tarpcentriu, galima rinktis antracito spalvos SATURN 63.200.90.01 arba juodą SATURN 63.200.90.00.

    Visą pasirinkimą rasite „Ginoris“ rankenų ir jų apdailos kategorijoje.
