Kablinė spyna stumdomiems vartams 63.205, 30/72 mm
1270 €Pirk daugiau, mokėk mažiau3+ vnt. – 1070 € už vnt. -15%-

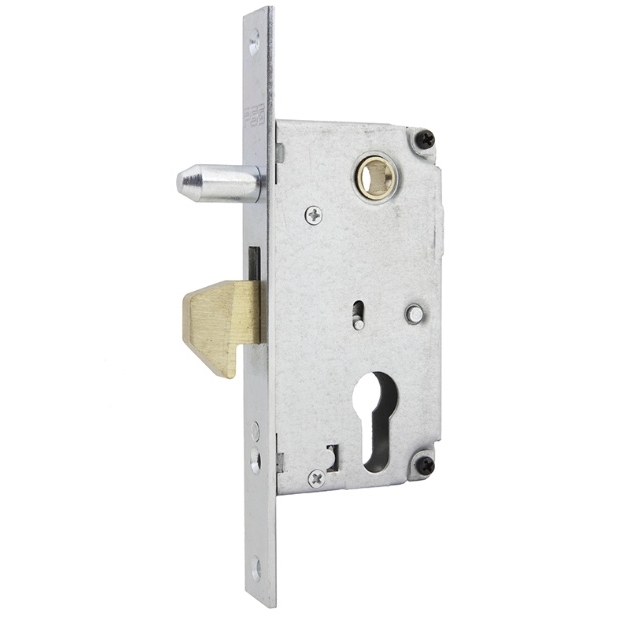

Kablinė spyna 63.205 skirta stumdomiems vartams ir varteliams. Spyna įleidžiama į varčios profilį. Jos gylis – 55 mm, o rankenos ašies centras yra 30 mm nuo priekinės plokštelės. Šie matmenys svarbūs tiek parenkant spyną naujiems vartams, tiek keičiant mechanizmą esamame rėme.
Uždarius vartus kablys įsikabina į atsakomąją dalį. Pasukus raktą cilindre, kablio judėjimas užblokuojamas. Atrakinus spyną, kablys pakeliamas rankena. Pakeltas kablys lieka išsikišęs iš priekinės plokštelės, todėl atsakomojoje dalyje turi pakakti vietos jam pakilti ir išsikabinti.
Prekės duomenys

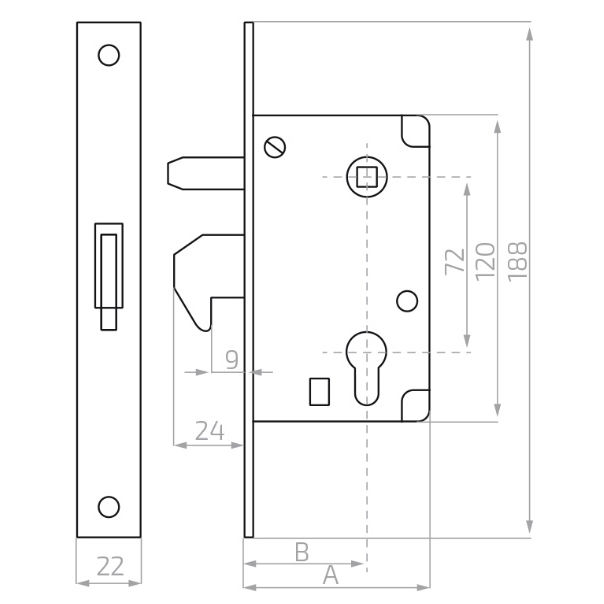

Prekės kodas 63.205 Spynos tipas Įleidžiama kablinė spyna Paskirtis Stumdomiems vartams ir varteliams Spynos gylis (A) 55 mm Atstumas nuo priekinės plokštelės iki rankenos ašies centro (B) 30 mm Atstumas tarp rankenos ir cilindro centrų 72 mm Priekinės plokštelės aukštis × plotis 188 × 22 mm Rankenos kvadratinė ašis 8 × 8 mm Kaip pasirinkti tarp 30/72 mm ir 40/72 mm spynų?
Jei keičiate seną spyną, išmatuokite atstumą nuo priekinės plokštelės iki kvadratinės rankenos angos centro. Jei jis yra 30 mm, o atstumas tarp rankenos ir cilindro centrų – 72 mm, šiuos matmenis atitinka modelis 63.205. Jei pirmasis matmuo yra 40 mm, palyginkite kablinę spyną 63.204, 40/72 mm.
Abiejų modelių atstumas tarp centrų yra 72 mm, tačiau skiriasi montavimui reikalingas gylis – 63.205 spynos gylis yra 55 mm, o 63.204 – 65 mm. Prieš užsakydami taip pat palyginkite priekinės plokštelės matmenis ir jos tvirtinimo skylių vietas su esama spyna.
