Vartelių ir durų rankena su bumbulu 63.181.90.00, 90 mm, H240 × L30 mm
2820 €Pirk daugiau, mokėk mažiau3+ vnt. – 2395 € už vnt. -15%-
Vartelių ir durų rankena su bumbulu 63.181.90.00 – juoda, 90 mm tarpcentris

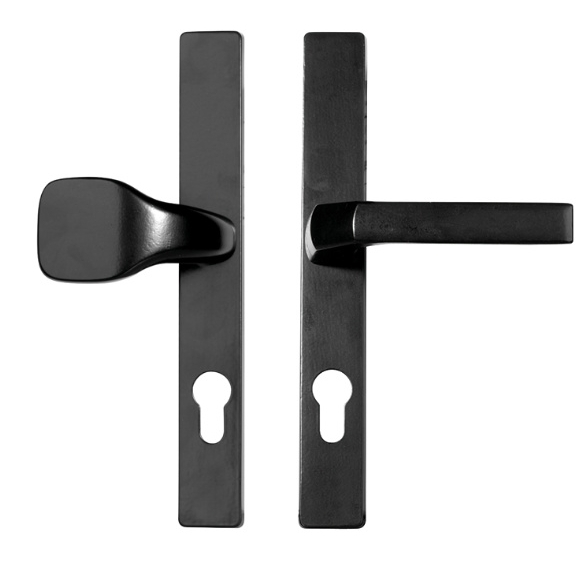

Vartelių ir durų rankena su bumbulu 63.181.90.00 – juodos spalvos rankenos ir fiksuoto bumbulo komplektas su ilgomis apdailos plokštelėmis. Skirtas metaliniams kiemo varteliams, varstomiems vartams ir durims, kuriuose naudojama suderinama 90 mm tarpcentrio įleidžiama spyna.
Šis modelis išsiskiria skirtingomis rankenėlėmis abiejose konstrukcijos pusėse. Vienoje pusėje montuojama nuspaudžiama rankena, o kitoje – fiksuotas apvalus bumbulas. Toks sprendimas ypač aktualus įėjimo varteliams, kai iš vienos pusės reikalinga įprasta nuspaudžiama rankena, o iš kitos – stacionari rankenėlė, skirta varteliams patraukti arba prilaikyti.
Fiksuotas bumbulas nėra nuspaudžiama rankena. Todėl renkantis šį komplektą svarbu iš anksto numatyti, kaip varteliai bus atrakinami ir atidaromi iš abiejų pusių.
Juoda milteliniu būdu dažyta apdaila dera prie metalinių vartelių profilių, spynų, vyrių ir kitų furnitūros elementų. Ilgos, siauros plokštelės suteikia konstrukcijai vientisą išvaizdą ir uždengia rankenos bei cilindro montavimo vietas.
Komplekte yra viena nuspaudžiama rankena su plokštele, vienas fiksuotas bumbulas su plokštele, jungiamasis strypas ir tvirtinimo varžtai.
Apdailos plokštelių matmenys – 240 × 30 mm. Rankenos ašies ir spynos cilindro angos tarpcentris – 90 mm.
Techniniai duomenys
Prekės kodas 63.181.90.00 Gaminio tipas Nuspaudžiamos rankenos ir fiksuoto bumbulo komplektas Spalva Juoda Paviršiaus apdaila Miltelinis dažymas Plokštelės aukštis (H) 240 mm Plokštelės plotis (L) 30 mm Rankenos ir cilindro tarpcentris (B) 90 mm Atstumas nuo plokštelės viršaus iki rankenos ašies (A) 100 mm Rankenos tipas Nuspaudžiama Bumbulo tipas Fiksuotas (stacionarus) Spynos cilindro anga Numatyta apdailos plokštelėje Komplektacija 1 rankena su plokštele, 1 bumbulas su plokštele, jungiamasis strypas ir tvirtinimo varžtai Paskirtis Varteliams ir durims su suderinama 90 mm tarpcentrio įleidžiama spyna Kuo skiriasi vartelių rankena su fiksuotu bumbulu?
Įprastame vartelių rankenų komplekte abiejose pusėse naudojamos nuspaudžiamos rankenos. Modelyje 63.181.90.00 viena rankena pakeista fiksuotu bumbulu.
Šis sprendimas gali būti naudingas įėjimo varteliams, kai išorinėje pusėje pageidaujama stacionarios rankenėlės, o vidinėje – nuspaudžiamos rankenos.
Fiksuotas bumbulas pats nevaldo spynos liežuvėlio taip, kaip nuspaudžiama rankena. Todėl vartelių atidarymo iš bumbulo pusės galimybė priklauso nuo pasirinktos spynos konstrukcijos, jos funkcijų ir užrakinimo būdo.
Svarbu: fiksuotas bumbulas savaime neužrakina vartelių. Užrakinimo ir atrakinimo funkciją atlieka tinkamai parinkta spyna.
Su kuriomis „Ginoris“ vartelių spynomis galima derinti?
Rankenos su bumbulu 63.181.90.00 tarpcentris yra 90 mm. Todėl jai reikia parinkti įleidžiamą spyną, kurios atstumas tarp rankenos ašies ir cilindro centro taip pat yra 90 mm.
Galimi 90 mm tarpcentrio spynų variantai
- Įleidžiama vartelių spyna 63.210, 90/22 mm – 90 mm tarpcentrio modelis su 22 mm įgilinimu.
- Juoda įleidžiama vartelių spyna 63.210.90M, 90/22 mm – juodos spalvos spynos variantas.
- Juoda įleidžiama vartelių spyna 63.211.90M – kitas svarstytinas 90 mm tarpcentrio modelis.
- Įleidžiama vartelių spyna 63.218, 90/50 mm – 90 mm tarpcentrio spyna su 50 mm įgilinimu.
Dėmesio: šie modeliai pateikiami kaip galimi pasirinkimai pagal tarpcentrį, o ne kaip visiškai patvirtinti komplektai. Būtina patikrinti spynos mechanizmo veikimą su fiksuotu bumbulu, jungiamojo strypo matmenis, cilindro tipą, tvirtinimo vietas ir vartelių profilio matmenis.
Visas spynas rasite „Ginoris“ vartelių spynų kategorijoje.
Kaip pasirinkti tinkamą rankeną ir spyną?
90 mm tarpcentris

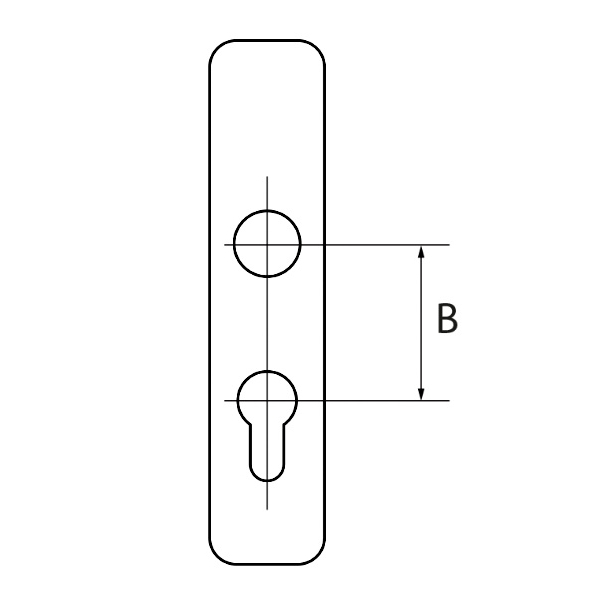

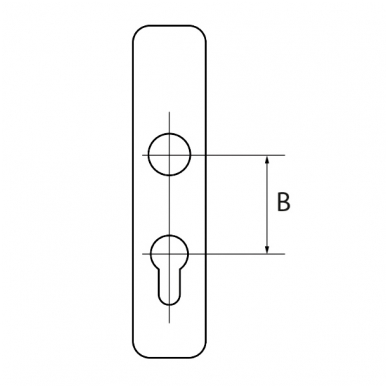

Tarpcentris – tai atstumas tarp rankenos ašies centro ir spynos cilindro angos centro. Šio modelio tarpcentris yra 90 mm.
Jeigu varteliuose naudojama 72 mm tarpcentrio spyna, ši rankena su vientisa apdailos plokštele netiks, nes nesutaps cilindro angos padėtis.
Spynos įgilinimas
Spynos įgilinimas nurodo atstumą nuo spynos priekinės plokštelės iki rankenos ašies centro. Pavyzdžiui, 90/22 mm ir 90/50 mm spynos turi vienodą tarpcentrį, tačiau skirtingą įgilinimą.
Renkantis spyną būtina atsižvelgti į vartelių profilio plotį ir spynos korpuso matmenis.
Apdailos plokštelių matmenys
Plokštelės yra 240 mm aukščio ir 30 mm pločio. Prieš montuojant reikia įsitikinti, kad jos telpa ant vartelių profilio ir neužstoja kitų konstrukcijos elementų.
Atidarymas iš bumbulo pusės
Renkantis šį komplektą svarbu iš anksto nuspręsti, kaip varteliai bus atidaromi iš pusės, kurioje sumontuotas fiksuotas bumbulas.
Jeigu varteliai turi būti atidaromi raktu, būtina pasirinkti spyną, kurios mechanizmas palaiko pageidaujamą atrakinimo ir atidarymo būdą. Vien cilindro buvimas spynoje dar nereiškia, kad raktu bus galima atitraukti liežuvėlį.
Rankenos su bumbulu montavimas
Nuspaudžiama rankena ir fiksuotas bumbulas montuojami priešingose vartelių arba durų pusėse. Jungiamasis strypas įstatomas į suderinamos spynos mechanizmą, o apdailos plokštelės pritvirtinamos naudojant tvirtinimo varžtus.
Prieš montuojant reikia patikrinti rankenos ašies, cilindro angos ir tvirtinimo skylių padėtį. Taip pat būtina įvertinti, ar rankena nekliudys vartelių stulpo.
Sumontavus patikrinama nuspaudžiamos rankenos eiga, spynos liežuvėlio veikimas, cilindro atrakinimas ir vartelių atidarymas iš abiejų pusių.
Kuo skiriasi 63.181.90.00 ir 63.181.72.00?
Abu modeliai turi vieną nuspaudžiamą rankeną, vieną fiksuotą bumbulą ir ilgas juodas apdailos plokšteles.
- 63.181.90.00 – 90 mm tarpcentris, skirtas suderinamoms 90 mm spynoms.
- 63.181.72.00 – 72 mm tarpcentris, skirtas suderinamoms 72 mm spynoms.
Renkantis modelį svarbiausia vadovautis spynos tarpcentriu ir numatytu vartelių atidarymo būdu.
Kitos vartelių ir durų rankenos
Jeigu abiejose vartelių pusėse reikalingos nuspaudžiamos rankenos, peržiūrėkite vartelių ir durų rankeną 63.180.90.00, 90 mm.
Taip pat galite rinktis rankeną 63.053.90.00 arba rankeną 63.050.90.00.
Visą pasirinkimą rasite „Ginoris“ rankenų ir jų apdailos kategorijoje.
