• Kablinė spyna stumdomiems vartams 63.204, 40/72 mm

    1440 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 1220 € už vnt. -15%
    Į krepšelį

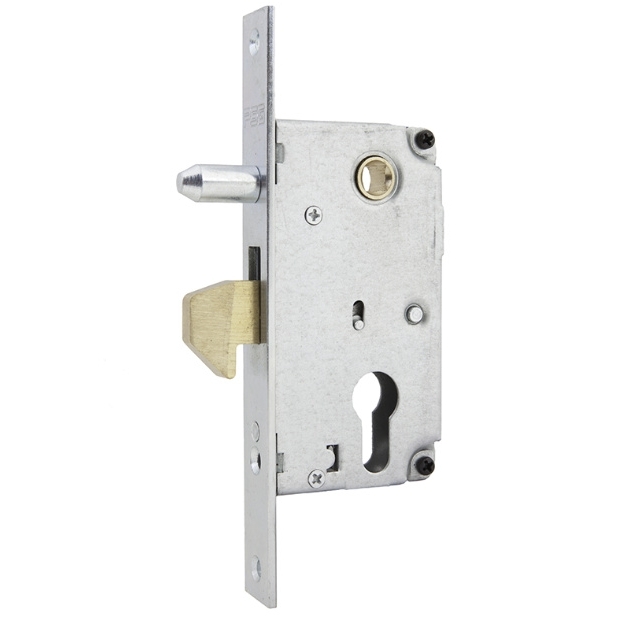

  • Kablinė spyna 63.204 skirta stumdomiems vartams, varteliams ir stumdomoms durims. Spyna įleidžiama į varčios profilį. Uždarius vartus kablys įsikabina į atsakomąją dalį, o pasukus raktą cilindre užblokuojamas jo judėjimas. Atrakinus spyną, kablys pakeliamas rankena ir varčią galima nustumti į šoną.

    Žymėjimas 40/72 mm nurodo du montavimui svarbius matmenis. Nuo spynos priekinės plokštelės iki rankenos ašies centro yra 40 mm, o nuo rankenos ašies centro iki cilindro centro – 72 mm. Spynai tinka rankena su 8 × 8 mm kvadratine ašimi.

    Prekės duomenys

    Prekės kodas 63.204
    Tipas Įleidžiama kablinė spyna
    Paskirtis Stumdomiems vartams, varteliams ir durims

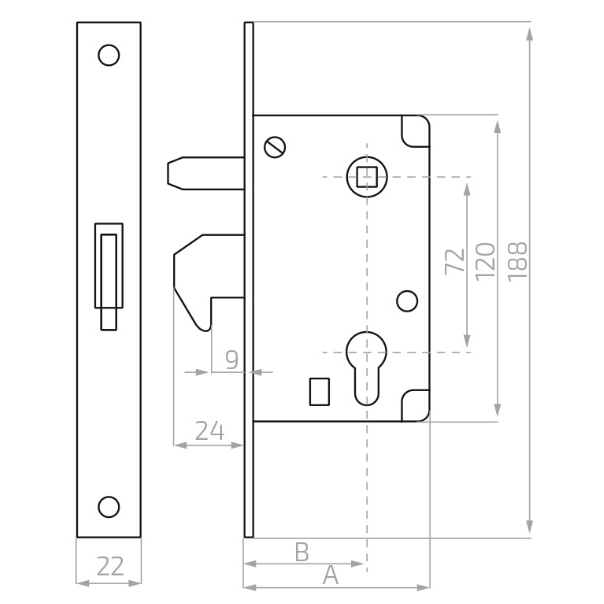

    Spynos gylis pagal brėžinį (A) 65 mm
    Atstumas nuo priekinės plokštelės iki rankenos ašies centro (B) 40 mm
    Atstumas tarp rankenos ir cilindro centrų 72 mm
    Priekinės plokštelės aukštis × plotis 188 × 22 mm
    Rankenos kvadratinė ašis 8 × 8 mm

    Ką patikrinti prieš montuojant?

    Keisdami seną vartų spyną, patikrinkite, ar profilyje pakanka vietos 65 mm gylio mechanizmui. Palyginkite priekinės plokštelės matmenis bei tvirtinimo skylių vietas. Jei norite naudoti esamą rankeną ir cilindrą, jų angos varčioje turi atitikti 40/72 mm išdėstymą.

    Šio modelio kablys pakeliamas, tačiau lieka išsikišęs iš priekinės plokštelės. Parenkant atsakomąją dalį svarbu numatyti vietos kabliui pakilti ir išsikabinti prieš vartams pajudant į šoną.
