Kablinė spyna stumdomiems vartams 63.200, 60/72 mm
1865 €Pirk daugiau, mokėk mažiau3+ vnt. – 1580 € už vnt. -15%-

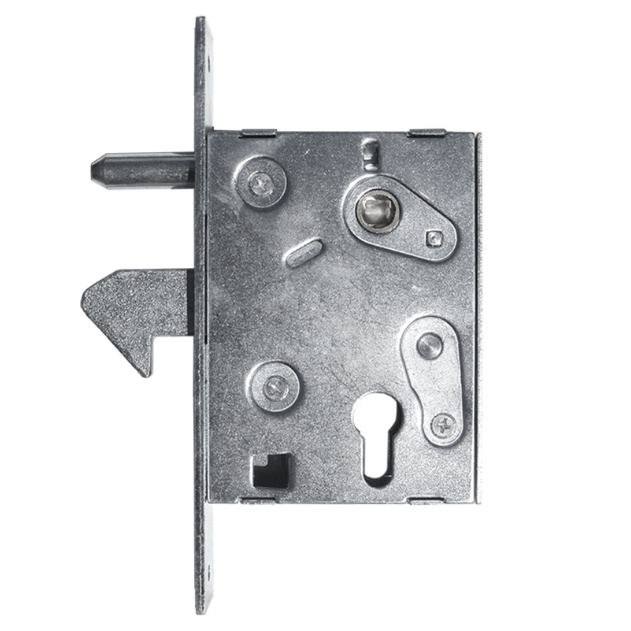

Kablinė spyna 63.200 skirta stumdomiems vartams, varteliams ir stumdomoms durims. Paspaudus rankeną kablys pakyla ir atlaisvina varčią. Uždarius vartus kablys susikabina su atsakomąja dalimi, o pasukus raktą cilindre užblokuojamas jo judėjimas.
Šio modelio kablys lieka išsikišęs iš priekinės plokštelės ir atidarius spyną. Todėl parenkant atsakomąją dalį svarbu palikti vietos kabliui pakilti ir laisvai išsikabinti vartų varčiai pajudant į šoną.
Prekės duomenys
Prekės kodas 63.200 Spynos tipas Įleidžiama kablinė spyna Paskirtis Stumdomiems vartams, varteliams ir durims Atstumas nuo priekinės plokštelės iki rankenos ašies 60 mm Atstumas tarp rankenos ir cilindro centrų 72 mm Rankenos kvadratinė ašis 8 × 8 mm Spynos valdymas Kablys pakeliamas rankena ir užrakinamas cilindru Suderinamas montavimo korpusas Spynos korpusas 63.202 (pasirenkamas atskirai) Ką patikrinti renkantis šią spyną?
Jei keičiate seną stumdomų vartų spyną, palyginkite abu žymėjimo 60/72 mm matmenis. Atstumas nuo priekinės plokštelės iki rankenos ašies turi būti 60 mm, o nuo rankenos ašies centro iki cilindro centro – 72 mm. Jeigu norite panaudoti turimą rankeną, patikrinkite ir jos kvadratinę ašį – šiam modeliui reikalinga 8 × 8 mm ašis.

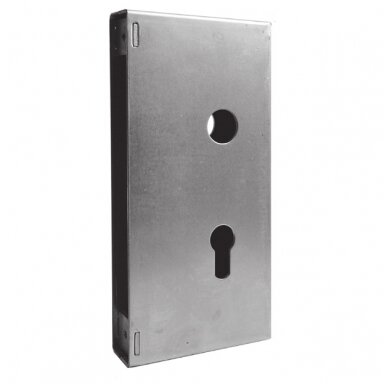

Gaminant naujus vartus spyną galima įleisti tiesiai į tinkamų matmenų varčios profilį arba montuoti į atskirą 63.202 korpusą. Prieš ruošiant angas verta kartu pasižymėti rankenos, cilindro ir atsakomosios dalies vietas, kad uždarius vartus kablys tiksliai patektų į jam skirtą angą.
