Prisukama vartelių atrama su spynos gaudykle 63.230.01.9005, 200 × 40 mm, RAL 9005
750 €Pirk daugiau, mokėk mažiau5+ vnt. – 635 € už vnt. -15%-

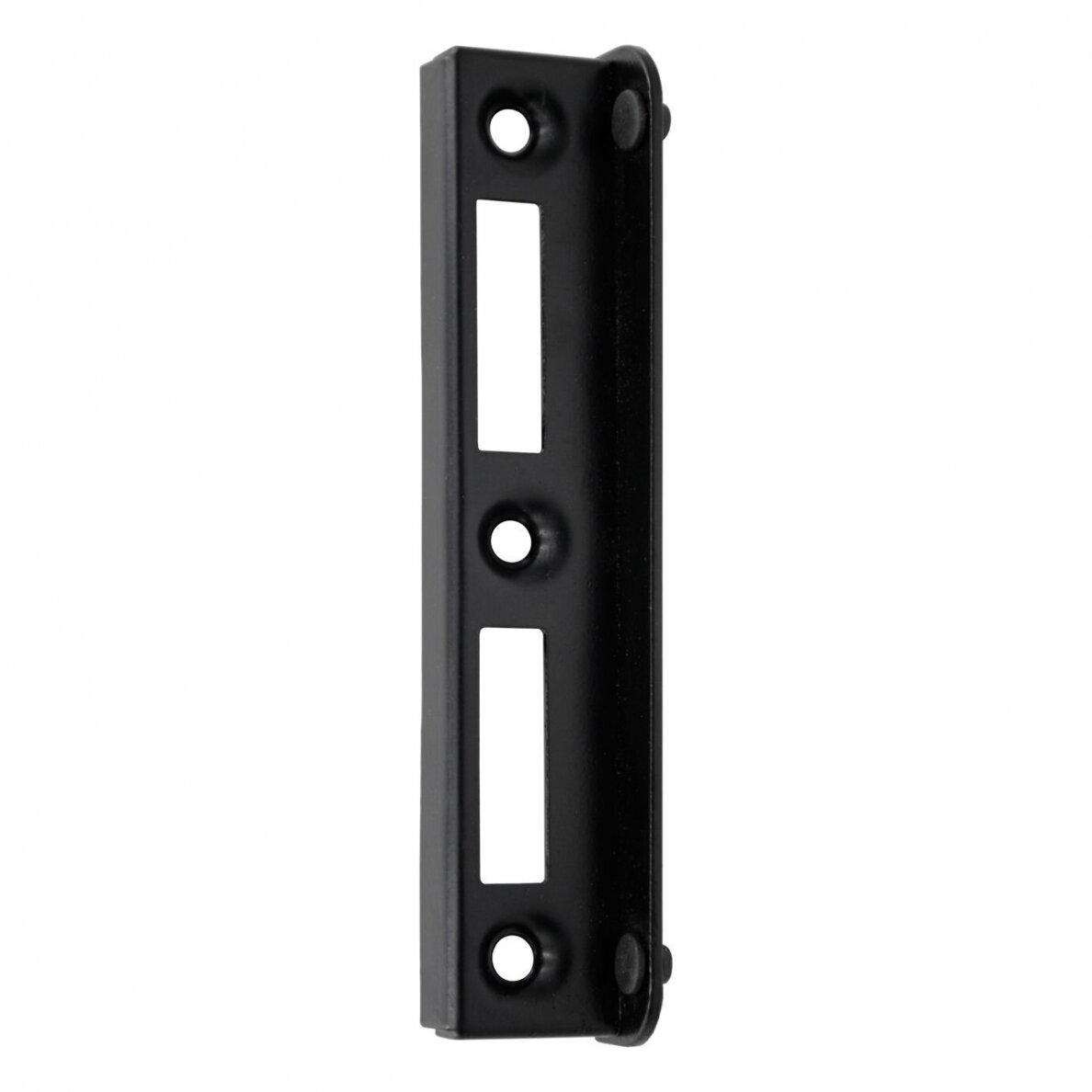

Juoda prisukama vartelių atrama su spynos gaudykle

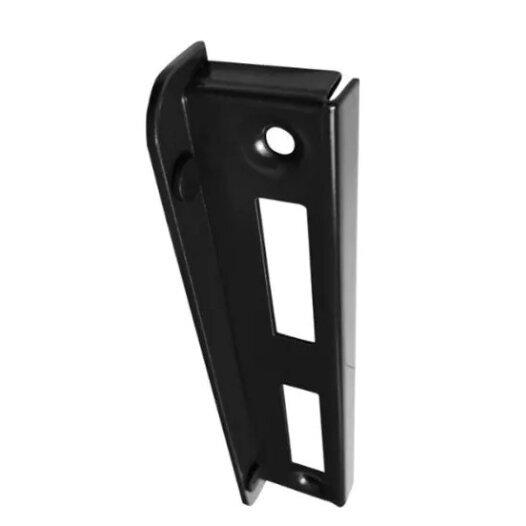

Vartelių atrama 63.230.01.9005 montuojama ant stulpo ties varstomų vartelių spyna. Jos išlenktas šoninis kraštas sustabdo užveriamą varčią. Spynos liežuvėlis patenka į pailgą gaudyklės angą ir prilaiko vartelius, o pasukus raktą į tą pačią angą išstumiamas skląstis.
Atrama pagaminta iš galvaniškai cinkuoto S235JR plieno. Pusiau matinį juodą paviršių galima derinti prie RAL 9005 spalvos vartelių rėmo ir stulpo. Viršuje ir apačioje esančios tvirtinimo angos įgilintos, todėl tinkamos formos varžtų galvutės priglunda prie plokštelės ir nekliudo uždaromai varčiai.
Prekės duomenys
Prekės kodas 63.230.01.9005 Paskirtis Varstomų vartelių atrama ir spynos gaudyklė Nominalūs matmenys 200 × 40 mm Bendras išorinis plotis pagal brėžinį 42 mm Gaudyklės angos aukštis × plotis 135 × 14 mm Tvirtinimas Prisukama prie stulpo per 2 įgilintas angas Medžiaga S235JR plienas Paviršiaus danga Galvaniškai cinkuota ir dažyta Spalva Juoda, RAL 9005, pusiau matinė Su kuriomis „Ginoris“ spynomis galima derinti?
Šią gaudyklę galima derinti su įleidžiamomis vartelių spynomis, turinčiomis liežuvėlį ir tiesų skląstį. Žemiau pateikti pagal mechanizmo tipą atrinkti modeliai. Renkantis svarbiausia patikrinti, ar liežuvėlis ir skląstis telpa į 14 mm pločio angą ir ar už jos pakanka vietos visai skląsčio eigai.
Spynos tipas Galimi „Ginoris“ modeliai 90/22 mm įleidžiamos spynos 63.210, juoda 63.210.90M ir 63.228 – spyna 63.210 su montavimo korpusu 63.211 serijos spynos 63.211, 72 mm tarp centrų ir juoda 63.211.90M, 90 mm tarp centrų 72/50 ir 90/50 mm įleidžiamos spynos 63.216, 72/50 mm ir 63.218, 90/50 mm 72/55 mm spynos montavimo korpusams 63.237, 30 mm pločio korpusui ir 63.240, 40 mm pločio korpusui Kaip patikrinti prieš gręžiant stulpą? Priglauskite atramą numatytoje vietoje ir užverkite vartelius. Varčiai atsirėmus į atramos kraštą, liežuvėlis turi laisvai patekti į angą. Tada iki galo pasukite raktą. Jei skląstis išsistumia nekliudydamas angos krašto ar stulpo, o vartelių nereikia kilstelėti ar papildomai prispausti, pažymėkite tvirtinimo vietas.
