Vartelių ir durų rankena 63.053.72.00, 72 mm, H218 × L34 mm
1095 €Pirk daugiau, mokėk mažiau3+ vnt. – 930 € už vnt. -15%-

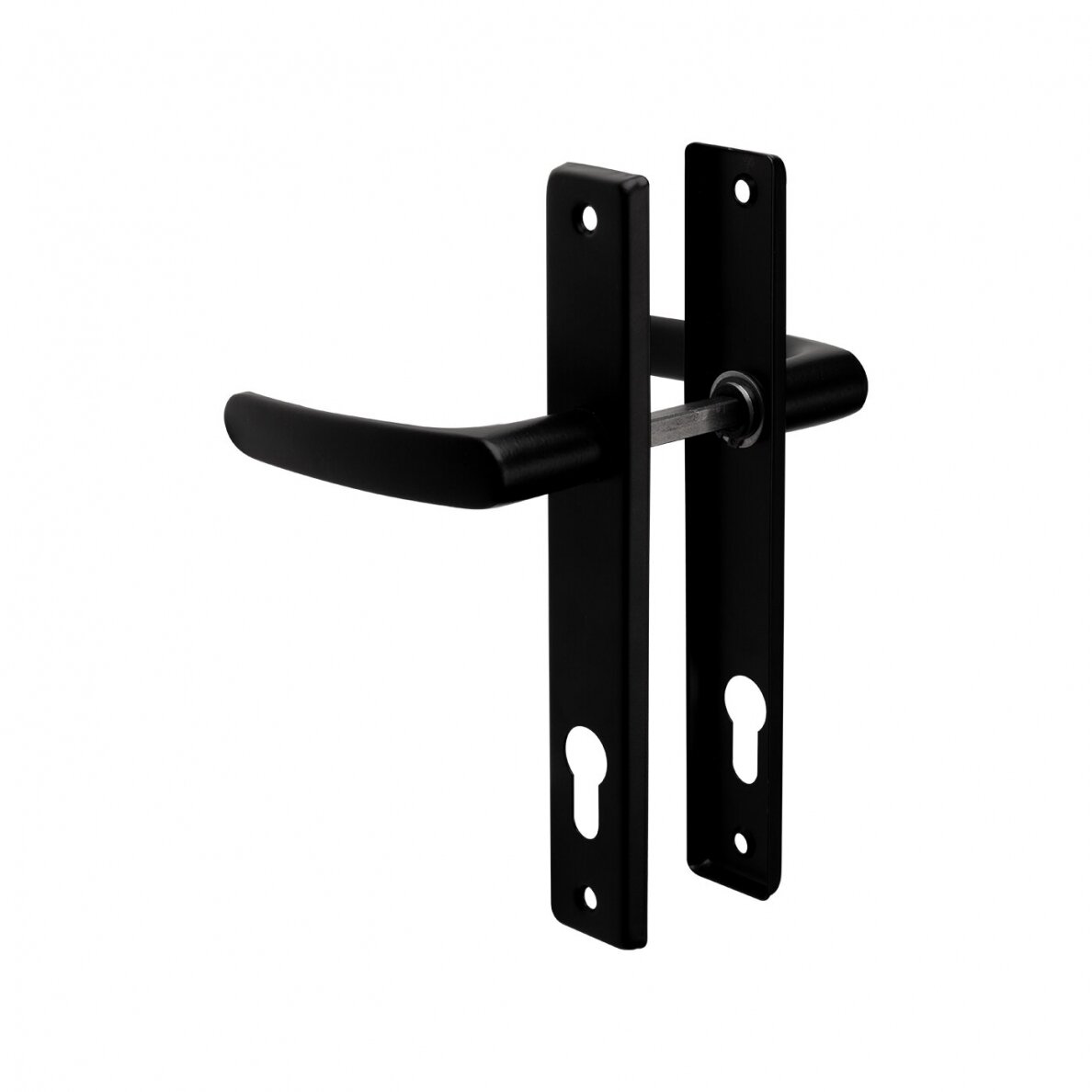

Vartelių ir durų rankena 63.053.72.00 – juoda, 72 mm tarpcentris
Vartelių ir durų rankena 63.053.72.00 – juodos spalvos nuspaudžiamų rankenų komplektas su ilgomis, siauro profilio apdailos plokštelėmis. Modelis skirtas durims ir varteliams, kuriuose naudojama suderinama įleidžiama spyna su 72 mm tarpcentriu.
Rankena pasižymi užapvalinta, patogia suėmimo dalimi ir santūriu dizainu. Ji tinka įvairių spalvų durims, metaliniams kiemo varteliams ir kitoms konstrukcijoms, kurioms reikalinga nuspaudžiama rankena su cilindro anga vienoje apdailos plokštelėje.
Rankenos pagamintos iš aliuminio, o apdailos plokštelės – iš plieno. Juodos spalvos apdaila suteikia gaminiui vientisą išvaizdą ir leidžia jį derinti su kitais juodais vartelių furnitūros elementais.

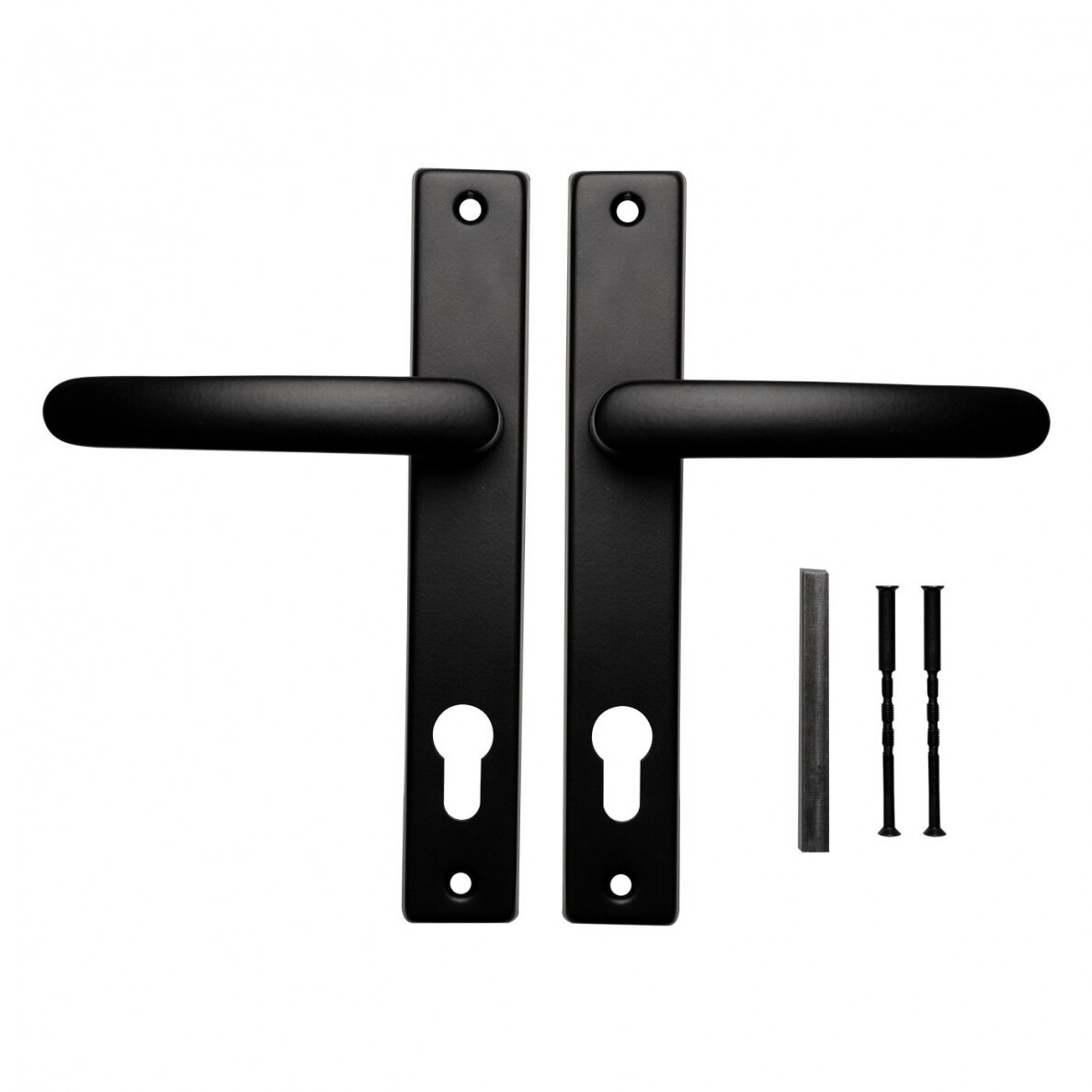

Komplektą sudaro dvi rankenos su apdailos plokštelėmis, jungiamasis strypas ir montavimo varžtų rinkinys. Rankenos montuojamos abiejose durų ar vartelių pusėse.

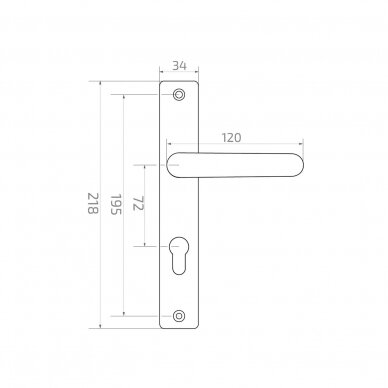

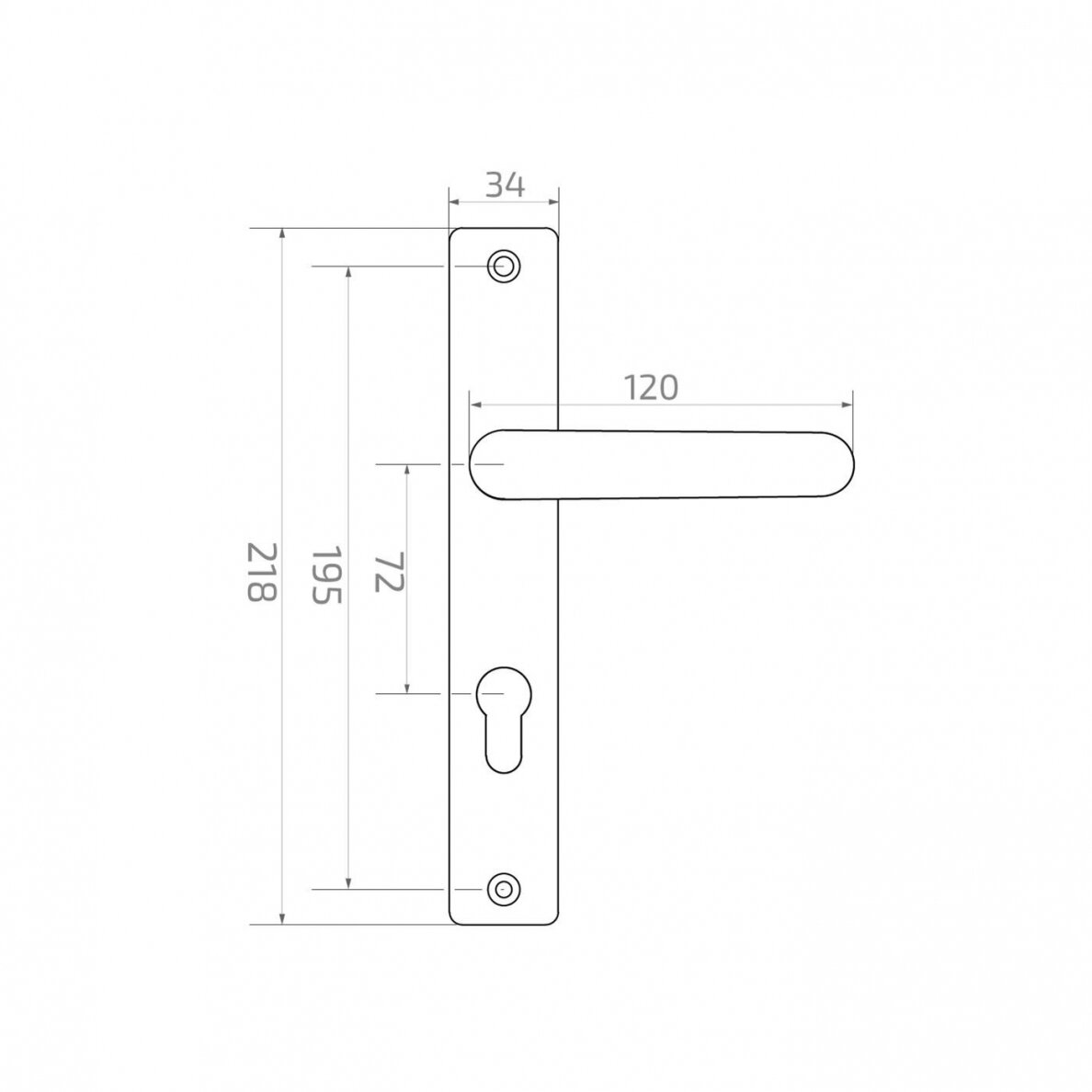

Apdailos plokštelės matmenys – 218 × 34 mm, rankenos ilgis – 120 mm, o atstumas tarp plokštelės tvirtinimo angų centrų – 195 mm.
Rankenos ir spynos cilindro angų tarpcentris yra 72 mm. Šis matmuo būtinas renkantis tinkamą įleidžiamą spyną, nes rankenos ir cilindro angos yra vienoje plokštelėje.
Techniniai duomenys
Prekės kodas 63.053.72.00 Gaminio tipas Nuspaudžiama vartelių ir durų rankena su plokštele Rankenos medžiaga Aliuminis Plokštelės medžiaga Plienas Spalva Juoda Plokštelės aukštis 218 mm Plokštelės plotis 34 mm Rankenos ilgis 120 mm Atstumas tarp tvirtinimo angų centrų 195 mm Rankenos ir cilindro tarpcentris 72 mm Cilindro anga Integruota į apdailos plokštelę Komplektacija 2 rankenos su plokštelėmis, jungiamasis strypas, tvirtinimo varžtai Paskirtis Varteliams ir durims su suderinama 72 mm tarpcentrio spyna Su kuriomis „Ginoris“ vartelių spynomis galima derinti?
Rankena 63.053.72.00 turi 72 mm tarpcentrį, todėl ją reikia komplektuoti su įleidžiama spyna, kurios atstumas tarp rankenos ašies ir cilindro centro taip pat yra 72 mm.
„Ginoris“ asortimente yra keli galimi tokio tarpcentrio spynų variantai:
- Įleidžiama vartelių spyna 63.211, 72/34 mm – galima svarstyti siauresniems metaliniams vartelių profiliams.
- Įleidžiama vartelių spyna 63.216, 72/50 mm – variantas konstrukcijoms, kurioms tinkamas 50 mm spynos įgilinimas.
- Įleidžiama vartelių spyna 63.237, 72/55 mm – modelis su 55 mm įgilinimu.
- Įleidžiama vartelių spyna 63.240, 72/55 mm – kitas 72 mm tarpcentrio pasirinkimas.
Svarbu: išvardytų spynų 72 mm tarpcentris atitinka rankenos tarpcentrį, tačiau tai dar negarantuoja visiško mechaninio suderinamumo. Prieš užsakant būtina patikrinti jungiamojo strypo skerspjūvį, spynos rankenos lizdą, cilindro tipą, tvirtinimo angų padėtį ir vartelių konstrukciją.
Visas spynas rasite „Ginoris“ vartelių spynų kategorijoje.
Kaip pasirinkti tinkamą rankeną ir spyną?
72 mm tarpcentris
Šio modelio rankenos ašies ir cilindro angos centrų atstumas yra 72 mm. Kadangi abi angos įrengtos vienoje apdailos plokštelėje, 90 mm tarpcentrio spyna šiai rankenai netinka.
Plokštelės ir tvirtinimo matmenys
Plokštelės aukštis yra 218 mm, plotis – 34 mm, o atstumas tarp tvirtinimo angų centrų – 195 mm. Šiuos matmenis ypač svarbu patikrinti keičiant seną rankeną, nes naujos plokštelės tvirtinimo angos gali nesutapti su jau išgręžtomis.
Vartelių profilio plotis
Jeigu rankena montuojama ant metalinių vartelių, reikia įvertinti, ar 34 mm pločio plokštelė tinkamai telpa ant profilio paviršiaus. Taip pat svarbu patikrinti spynos korpuso gylį ir rankenos judėjimui reikalingą erdvę.
Rankenos montavimas
Rankenos montuojamos abiejose durų arba vartelių pusėse. Jungiamasis strypas įstatomas į suderinamos spynos mechanizmą, o apdailos plokštelės pritvirtinamos komplekte esančiais varžtais.
Prieš montuojant rekomenduojama sutikrinti rankenos ašies, cilindro angos ir tvirtinimo skylių padėtį. Sumontavus reikia patikrinti, ar rankena lengvai nusispaudžia, grįžta į pradinę padėtį ir tinkamai atitraukia spynos liežuvėlį.
Kitos vartelių ir durų rankenos
Jeigu reikalinga tokios pačios serijos rankena su 90 mm tarpcentriu, peržiūrėkite vartelių ir durų rankeną 63.053.90.00.
Taip pat galite rinktis rankeną 63.051.72.00 arba rankeną 63.050.72.00, kurių tarpcentris taip pat yra 72 mm.
Daugiau variantų rasite „Ginoris“ vartelių ir durų rankenų kategorijoje.
