• Prisukama vartelių atrama su spynos gaudykle 63.226.9005, 260 × 50 mm, RAL9005

    1370 €
    Pirk daugiau, mokėk mažiau
    5+ vnt.  – 1160 € už vnt. -15%
    Į krepšelį

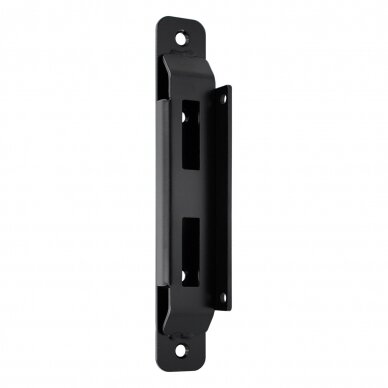

  • Juoda prisukama vartelių atrama su spynos gaudykle

    Vartelių atrama 63.226.9005 tvirtinama prie metalinio arba mūrinio stulpo ties varstomų vartelių spyna. Uždarant vartelius varčia atsiremia į guminius amortizatorius, kurie sušvelnina smūgį ir slopina uždarymo garsą. Spynos liežuvėlis įeina į viršutinę gaudyklės angą ir prilaiko užvertus vartelius. Rakinant raktu, į apatinę angą išstumiamas skląstis.

    Prie stulpo priglundanti plokštelė yra 40 mm pločio ir turi keturias tvirtinimo angas. Visas atramos plotis su išsikišančiu kraštu – 50 mm. Šiuos matmenis verta palyginti su stulpo paviršiumi ir uždarytos varčios padėtimi, ypač keičiant seną gaudyklę.

    Atrama cinkuota ir milteliniu būdu dažyta juoda RAL 9005 spalva. Ją galima derinti prie tos pačios spalvos vartelių rėmo, stulpo ar rankenos. Antracito pilkumo varteliams siūloma RAL 7016 vartelių atrama 63.226.7016.

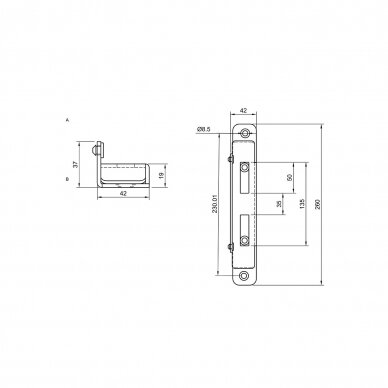

    Prekės duomenys

    Prekės kodas 63.226.9005
    Aukštis × bendras plotis 260 × 50 mm
    Tvirtinimo plokštelės plotis 40 mm
    Tvirtinimo plokštelės storis 4 mm
    Tvirtinimas Prisukama prie metalinio arba mūrinio stulpo per 4 angas
    Gaudyklės angos 2 angos, kiekvienos aukštis 50 mm
    Tarpas tarp angų kraštų 35 mm
    Atstumas tarp angų centrų 85 mm
    Paviršius Cinkuotas ir dažytas milteliniu būdu
    Spalva Juoda, RAL 9005
    Amortizatoriai Guminiai, atramos viršuje ir apačioje

    Su kuriomis „Ginoris“ spynomis galima derinti?

    Ši gaudyklė skirta varstomų vartelių spynoms su liežuvėliu ir tiesiu skląsčiu. Lentelėje pateikti pagal šį mechanizmo tipą atrinkti modeliai. Galutinį suderinamumą patikrinkite pagal liežuvėlio ir skląsčio padėtį uždarius vartelius.

    Spynos matmenys Galimi „Ginoris“ modeliai
    90/22 mm 63.210, juoda 63.210.90M ir 63.228 – spyna 63.210 su montavimo korpusu
    63.211 serija, 72 arba 90 mm tarp centrų 63.211 – 72 mm ir juoda 63.211.90M – 90 mm
    72/50 mm ir 90/50 mm 63.216 – 72/50 mm ir 63.218 – 90/50 mm
    72/55 mm 63.237, 30 mm pločio korpusui ir 63.240, 40 mm pločio korpusui

    Kaip patikrinti prieš gręžiant stulpą? Priglauskite atramą numatytoje vietoje ir užverkite vartelius. Liežuvėlis turi laisvai įeiti į viršutinę angą, o pasukus raktą skląstis turi visa eiga įeiti į apatinę. Tvirtinimo vietas pažymėkite tada, kai varteliai užsirakina jų papildomai nespaudžiant prie stulpo. Spynos aprašyme nurodyti 72 arba 90 mm žymi atstumą tarp rankenos ir cilindro centrų. Renkant gaudyklę svarbi pačių užrakinimo detalių padėtis varčios briaunoje.
