Prisukama vartelių atrama su spynos gaudykle 63.226.7016, 260 × 50 mm, RAL7016
1370 €Pirk daugiau, mokėk mažiau5+ vnt. – 1160 € už vnt. -15%-

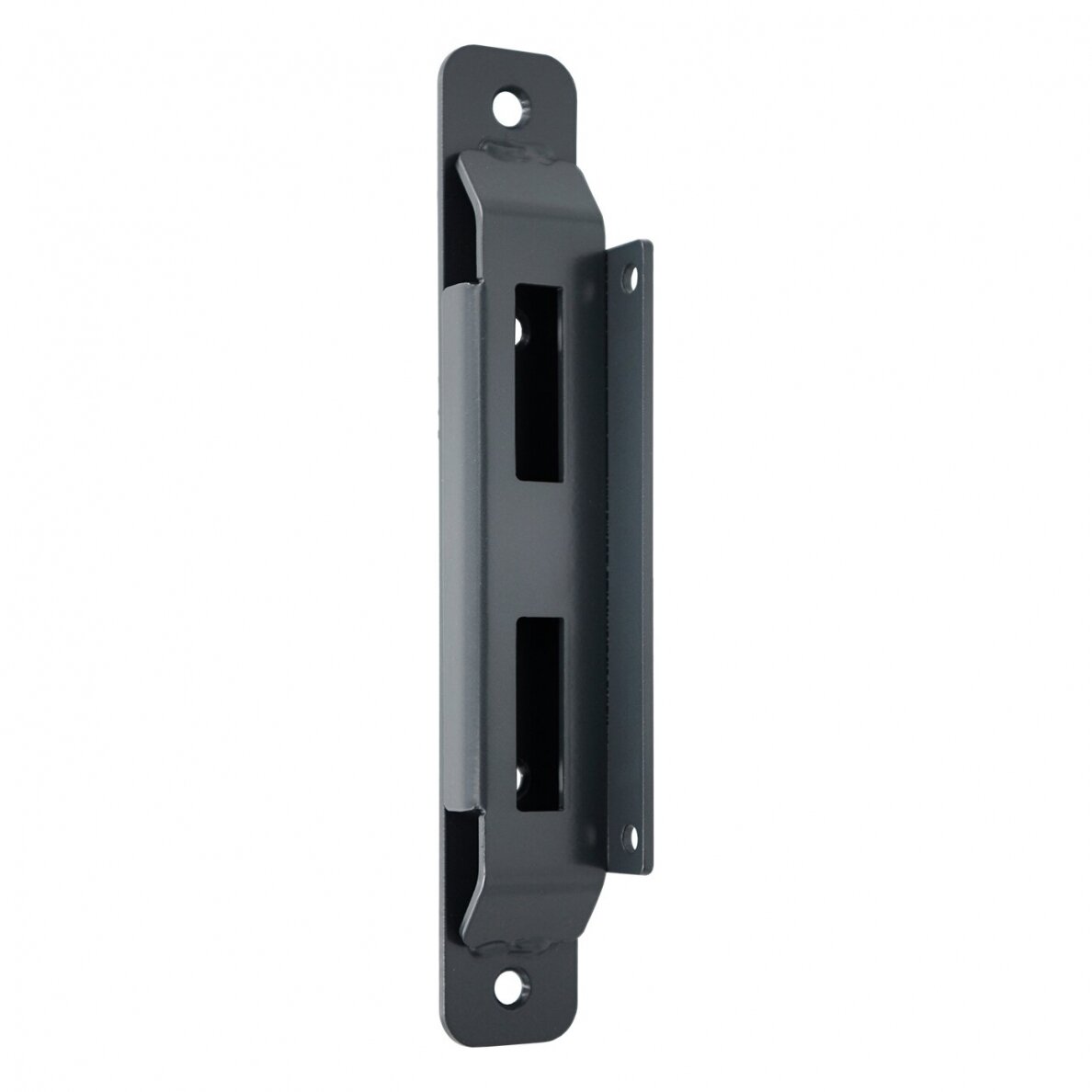

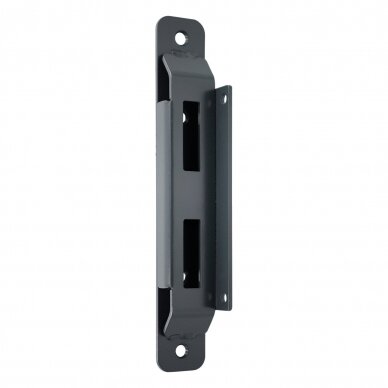

Antracito spalvos vartelių atrama su spynos gaudykle
Prisukama vartelių atrama 63.226.7016 montuojama ant metalinio arba mūrinio stulpo ties varstomų vartelių spyna. Užvėrus vartelius, spynos liežuvėlis įeina į viršutinę gaudyklės angą ir prilaiko varčią. Rakinant raktu, į apatinę angą išstumiamas skląstis. Guminiai amortizatoriai sušvelnina varčios atsirėmimą į stulpą ir sumažina uždarymo garsą.
Atrama cinkuota ir milteliniu būdu dažyta antracito pilka RAL 7016 spalva, todėl ją lengva priderinti prie tokios pačios spalvos vartelių rėmo ar tvoros stulpo. Montuojant svarbūs du pločio matmenys. Prie stulpo priglundanti tvirtinimo plokštelė yra 40 mm pločio, o bendras atramos plotis su išsikišančiu kraštu – 50 mm. Plokštelėje paruoštos keturios tvirtinimo angos.
Prekės duomenys

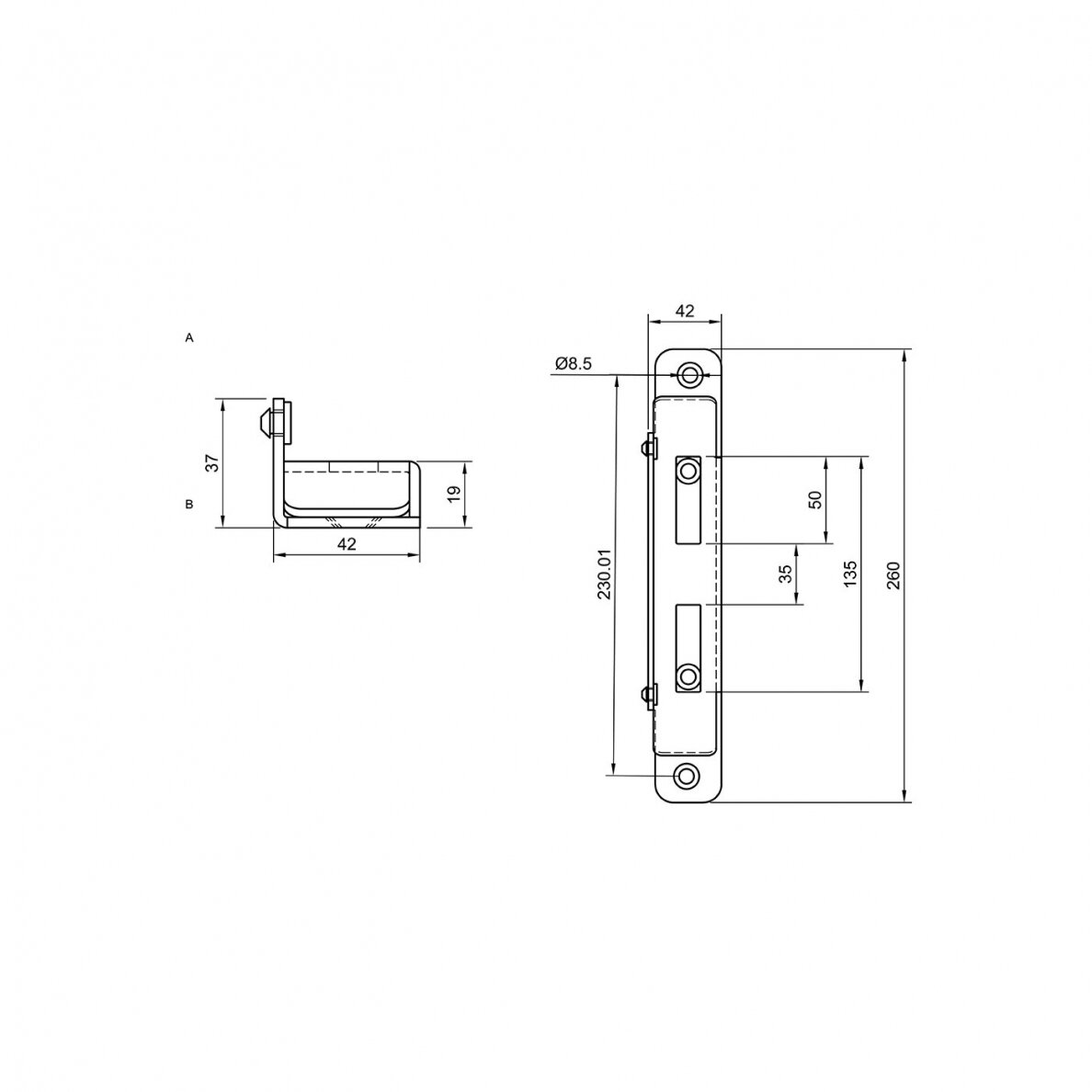

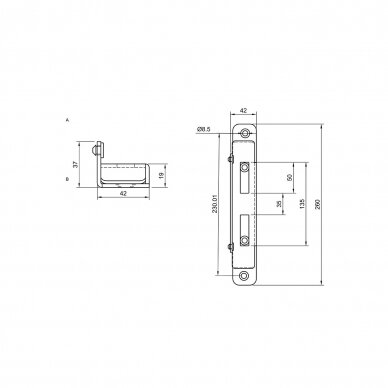

Prekės kodas 63.226.7016 Aukštis × bendras plotis 260 × 50 mm Tvirtinimo plokštelės plotis 40 mm Tvirtinimo plokštelės storis 4 mm Tvirtinimas Prisukama prie metalinio arba mūrinio stulpo per 4 angas Gaudyklės angos 2 angos, kiekvienos aukštis 50 mm Tarpas tarp gaudyklės angų kraštų 35 mm Atstumas tarp gaudyklės angų centrų 85 mm Paviršiaus danga Cinkuota ir dažyta milteliniu būdu Spalva Antracito pilka, RAL 7016 Amortizatoriai Guminiai Su kuriomis „Ginoris“ spynomis galima derinti?
Ši gaudyklė skirta varstomų vartelių spynoms su liežuvėliu ir tiesiu skląsčiu. Lentelėje pateikti „Ginoris“ modeliai, kuriuos galima svarstyti pagal mechanizmo tipą. Renkantis svarbu patikrinti, ar uždarytų vartelių liežuvėlis ir skląstis pasiekia atitinkamas gaudyklės angas.
Spynos modeliai Variantai 63.210 ir 63.210.90M 90/22 mm įleidžiamos spynos. Modelis 63.210 taip pat įeina į 63.228 komplektą su korpusu. 63.211 ir 63.211.90M Atstumas tarp rankenos ir cilindro centrų – atitinkamai 72 mm ir 90 mm. 63.216 ir 63.218 Įleidžiamos spynos su 72/50 mm ir 90/50 mm matmenimis. 63.237 ir 63.240 72/55 mm spynos. Modelis 63.237 skirtas 30 mm pločio montavimo korpusui, o 63.240 – 40 mm pločio korpusui. Kaip patikrinti prieš gręžiant stulpą? Priglauskite atramą numatytoje vietoje ir užverkite vartelius. Liežuvėlis turi laisvai įeiti į viršutinę angą, o iki galo pasukus raktą skląstis turi visa eiga įeiti į apatinę angą. Tvirtinimo vietas pažymėkite tada, kai varteliai užsirakina jų papildomai nespaudžiant prie stulpo. Spynos žymėjime nurodyti 72 arba 90 mm apibūdina rankenos ir cilindro centrus, todėl vien šio matmens gaudyklei parinkti nepakanka.
