• Vartelių spyna su įvirinamu korpusu 80 × 40 mm, 63.224

    3825 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 3250 € už vnt. -15%
    Į krepšelį

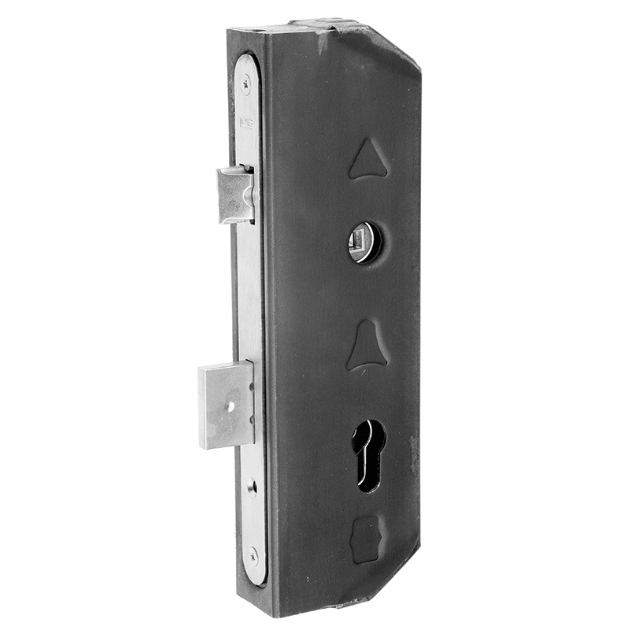

  • Vartelių spyna su įvirinamu korpusu 63.224 skirta varstomiems metaliniams varteliams iš 80 × 40 mm stačiakampio profilio. Komplektą sudaro spynos mechanizmas ir 260 mm aukščio korpusas, įvirinamas į vartelių rėmą. Šį modelį patogu rinktis gaminant naują varčią, kai pagal rėmo skerspjūvį reikia parinkti korpusą, o pagal spyną – rankeną ir cilindrą.

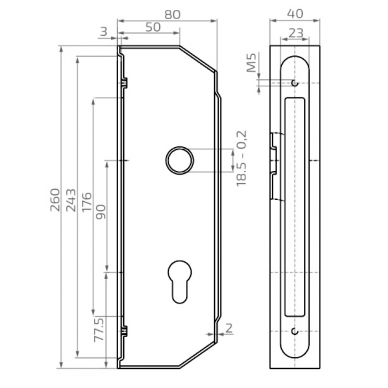

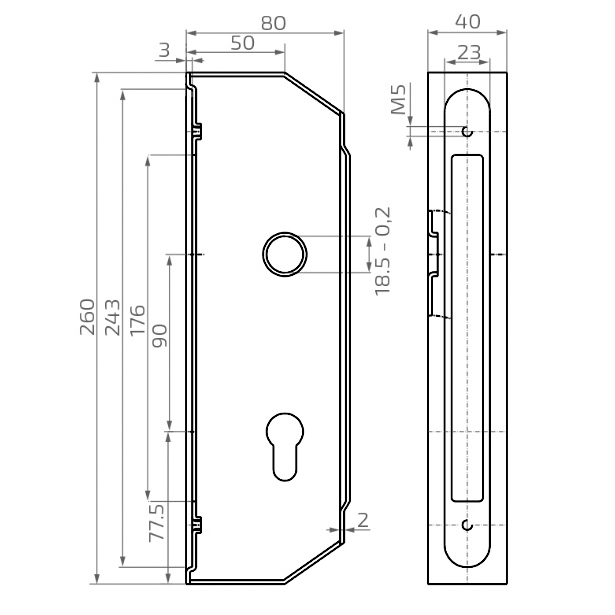

    Renkantis furnitūrą svarbūs du skirtingi matmenys. 80 × 40 mm nusako įvirinamo korpuso skerspjūvį, o 90/50 mm – rankenos ir cilindro angų padėtį. Tarp rankenos ašies ir cilindro centro yra 90 mm. Nuo priekinės korpuso briaunos iki rankenos ašies centro – 50 mm.

    Spynos su korpusu 63.224 techniniai duomenys

    Prekės kodas 63.224
    Prekės tipas Vartelių spynos ir įvirinamo korpuso komplektas
    Korpuso skerspjūvis (A × D) 80 × 40 mm
    Korpuso aukštis (H) 260 mm
    Atstumas tarp rankenos ašies ir cilindro centro (C) 90 mm
    Atstumas nuo priekinės briaunos iki rankenos ašies centro (B) 50 mm
    Svoris 1,385 kg

    Kaip patikrinti, ar komplektas tiks jūsų varteliams?

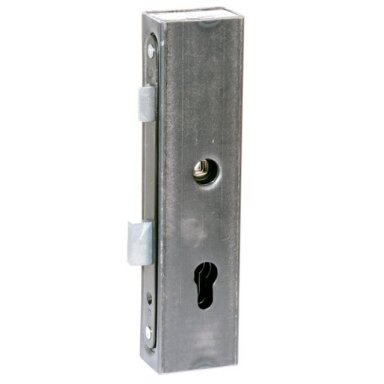

    Pamatuokite abi rėmo profilio kraštines spynos montavimo vietoje. Pavyzdžiui, ir 80 × 40 mm, ir 60 × 40 mm profilis turi vieną 40 mm kraštinę, tačiau jiems skirti skirtingi komplektai. 80 × 40 mm profiliui skirtas 63.224 su 90 mm tarpcentriu. Jei jūsų profilis 60 × 40 mm, palyginkite vartelių spyną su korpusu 63.222.11 – joje naudojamas 72 mm tarpcentrio mechanizmas.

    Jei keičiate esamą komplektą ir norite panaudoti turimas rankenas, pamatuokite atstumą nuo kvadratinės rankenos angos centro iki cilindro sukimosi centro. Jis turi būti 90 mm. Taip pat palyginkite rankenos tvirtinimo skylių vietas ir patikrinkite, ar užvėrus vartelius spyna sutaps su atramos angomis ant stulpo.

    90 mm tarpcentrio rankenos vartelių spynai 63.224

    Žemiau pateiktų rankenų plokštelės turi šiai spynai reikalingą 90 mm tarpcentrį. Jei vartelius norite atidaryti nuspaudimu iš abiejų pusių, rinkitės dviejų spaudžiamų rankenų komplektą. Jei gatvės ir kiemo pusėse norite skirtingų rankenų, palyginkite svirtinės rankenos ir rankenėlės derinius.

    Rankenos modelis Kuo išsiskiria
    63.050.90.00 – rankena su siaura plokštele 220 × 30 mm plokštelė, kai ant vartelių norite siauros apdailos.
    63.053.90.00 – juodų spaudžiamų rankenų komplektas Dvi aliumininės rankenos su 218 × 34 mm plokštelėmis, ašimi ir tvirtinimo varžtais.
    63.180.90.00 – juoda spaudžiama rankena Profiliuota rankena su 240 × 30 mm plokštele.
    63.181.90.00 – rankena ir rankenėlė Svirtinė rankena vienai vartelių pusei ir rankenėlė kitai. Plokštelė 240 × 30 mm.
    63.182.90.00 – rankenėlė su plokštele Rankenėlės formos modelis su siaura 240 × 30 mm apdaila.
    63.190.90.00 – dekoratyvinė juoda rankena 270 × 36 mm plokštelė, kai prie vartelių norite priderinti ilgesnę dekoratyvinę apdailą.
    63.191.90.00 – kairinė ir 63.192.90.00 – dešininė Dekoratyvinės rankenos su 263 × 60 mm plokštelėmis. Rinkitės pagal montavimo pusę ir vietą platesnei apdailai.
    63.200.90.00 – juoda ir 63.200.90.01 – antracito spalvos Rankenos su 247 × 32 mm plokštelėmis. Spalvą galima derinti prie vartelių rėmo.
    63.201.90.00 – juoda ir 63.201.90.01 – antracito spalvos Rankenos ir rankenėlės komplektai su 247 × 32 mm plokštelėmis.
    63.283.90.00 – juoda traukiama rankena Skirta varčiai patraukti, kai spynos liežuvėlis jau atleistas.

    Prieš pasirinkdami spaudžiamą rankeną patikrinkite kvadratinės ašies skerspjūvį ir ilgį. Ašies turi pakakti visam vartelių storiui su abiem rankenos plokštelėmis. Jei renkatės 60 mm pločio dekoratyvinę plokštelę, jos kontūrą verta pasižymėti ant užvertos varčios – taip matysite, ar apdaila ir rankena prasilenks su stulpu.
