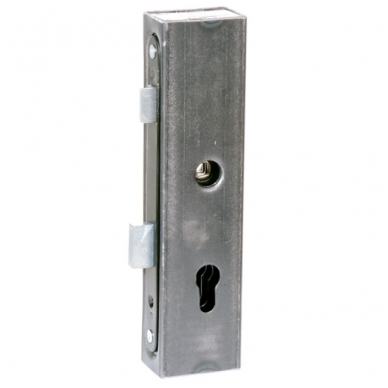

Vartelių spyna su įvirinamu korpusu 60 × 40 mm, 63.222.11
3275 €Pirk daugiau, mokėk mažiau3+ vnt. – 2760 € už vnt. -15%-
Vartelių spyna su įvirinamu korpusu 63.222.11 skirta varstomiems metaliniams varteliams iš 60 × 40 mm stačiakampio profilio. Komplektą sudaro plieninis korpusas ir įleidžiama vartelių spyna 63.211. Korpusas įvirinamas į vartelių rėmą, o spynos mechanizmas jame tvirtinamas M5 varžtais. Prireikus pakeisti mechanizmą, korpusą galima palikti rėme.
Spyna skirta cilindrui ir spaudžiamai rankenai. Uždarius vartelius, liežuvėlis įsistato į atramą ant stulpo ir prilaiko varčią. Nuspaudus rankeną liežuvėlis įtraukiamas, o pasukus raktą cilindre išstumiama užrakinimo sklendė. Jei renkatės rankeną su ilga plokštele ir anga cilindrui, reikalingas 72 mm atstumas tarp rankenos ašies ir cilindro centro.
Spynos su korpusu 63.222.11 techniniai duomenys
Komplekto kodas 63.222.11 Komplekto sudėtis Įvirinamas korpusas ir įleidžiama spyna 63.211 Korpuso skerspjūvis 60 × 40 mm Korpuso aukštis 246 mm Spynos priekinės plokštelės aukštis 220 mm Atstumas tarp rankenos ašies ir cilindro centro 72 mm Atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro 34 mm Rankenos kvadratinė ašis 8 × 8 mm Spynos tvirtinimas korpuse M5 varžtais Korpuso paviršius Nedažytas ir necinkuotas plienas Komplekto svoris 1,24 kg Kaip pasirinkti tarp 60 × 40 mm ir 50 × 30 mm komplektų?
Pamatuokite abi vartelių rėmo profilio kraštines toje vietoje, kur numatyta spyna. 60 × 40 mm profiliui rinkitės 63.222.11, o 50 × 30 mm profiliui skirtas komplektas 63.220.11. Abiejuose naudojama ta pati 63.211 spyna, todėl rankenoms taikomas tas pats 72 mm tarpcentris. Pasirinkimą tarp šių komplektų lemia įvirinamo korpuso skerspjūvis.
Gaminant vartelius verta iš anksto pasižymėti rankenos aukštį ir atramos vietą ant stulpo. Uždarius varčią, liežuvėlis ir užrakinimo sklendė turi sutapti su atramos angomis. Kadangi korpusas tiekiamas be paviršiaus dangos, numatykite jo apsaugą nuo korozijos kartu su viso vartelių rėmo apdaila.
Kokias 72 mm rankenas galima derinti su šia spyna?
Žemiau pateiktų rankenų plokštelės turi 72 mm tarpcentrį. Spaudžiamai rankenai reikalinga 8 × 8 mm kvadratinė ašis. Jos ilgį parinkite pagal vartelių storį su abiem rankenos plokštelėmis. Renkantis platesnę dekoratyvinę apdailą svarbu pamatuoti ir tarpą iki stulpo bei vartelių atramos.
Rankenos modelis Pasirinkimo ypatybė 63.050.72.00 Rankena su siaura 220 × 30 mm plokštele. 63.051.72.00 ir 63.053.72.00 Du rankenų modeliai su anga cilindrui ir 72 mm tarpcentriu. 63.180.72.00 Juoda spaudžiama rankena su 240 × 30 mm plokštele. 63.181.72.00 Svirtinė rankena vienai vartelių pusei ir rankenėlė kitai. Plokštelė 240 × 30 mm. 63.182.72.00 Rankenėlės formos modelis su 240 × 30 mm plokštele. 63.191.72.00 – kairinė ir 63.192.72.00 – dešininė Dekoratyvinės rankenos su 263 × 60 mm plokštele. Plokštelės plotis lygus platesniajai korpuso kraštinei, todėl prieš montuojant verta pasižymėti jos kontūrą ant varčios. 63.200.72.00 – juoda ir 63.200.72.01 – antracito spalvos Rankenos su 247 × 32 mm plokštele, pasirenkamos pagal vartelių rėmo spalvą. 63.201.72.00 – juoda ir 63.201.72.01 – antracito spalvos Rankenos ir rankenėlės komplektai su 247 × 32 mm plokštele, kai kiemo ir gatvės pusėse norite skirtingos formos rankenų. 63.283.72.00 Traukiama rankena su anga cilindrui. Ji skirta varčiai patraukti, kai spynos liežuvėlis jau atleistas. Alternatyvios prekės
