• Vartelių spyna su įvirinamu korpusu 50 × 30 mm, 63.220.11

    3270 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 2750 € už vnt. -15%
    Į krepšelį

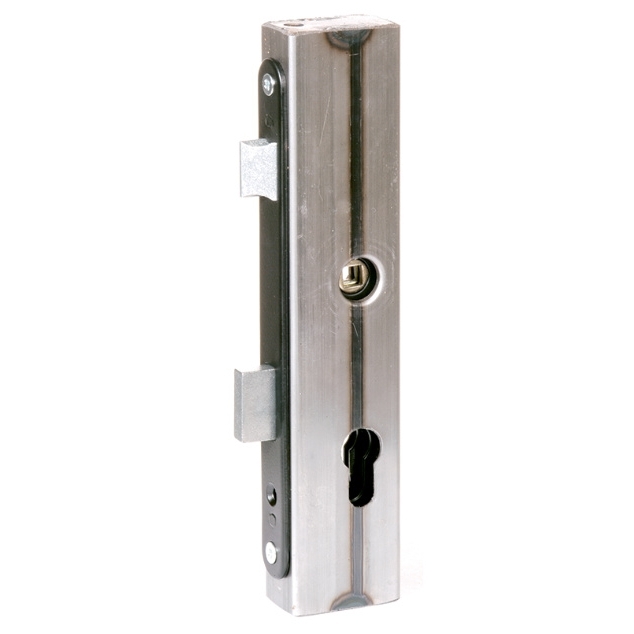

  • Vartelių spyna su įvirinamu korpusu 63.220.11 skirta varstomiems metaliniams varteliams su 50 × 30 mm rėmo profiliu. Komplektą sudaro dvi dalys: į vartelių rėmą įvirinamas 246 mm aukščio korpusas ir į jį įstatoma įleidžiama vartelių spyna 63.211. Šį komplektą patogu rinktis gaminant naują varčią, kai reikia iš anksto numatyti spynos vietą ir rankenos aukštį.

    Spyna valdoma spaudžiama rankena ir raktu. Uždarius vartelius, liežuvėlis įsistato į atramą ant stulpo ir prilaiko varčią. Nuspaudus rankeną liežuvėlis įtraukiamas, o pasukus raktą cilindre išstumiama užrakinimo sklendė. Rankenai su ilga plokštele reikalingas 72 mm atstumas tarp rankenos ašies ir cilindro centro.

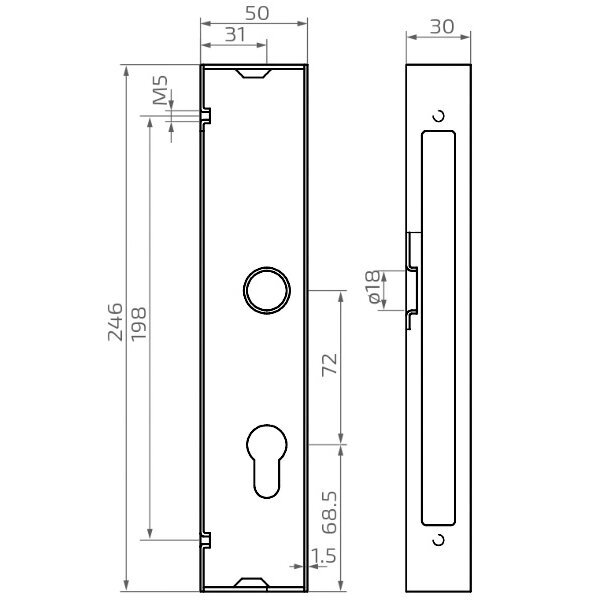

    Spynos su korpusu 63.220.11 techniniai duomenys

    Komplekto kodas 63.220.11
    Komplekto sudėtis Įvirinamas korpusas ir įleidžiama spyna 63.211
    Korpuso skerspjūvis (A × D) 50 × 30 mm
    Korpuso aukštis (H) 246 mm
    Spynos priekinės plokštelės aukštis 220 mm
    Atstumas tarp rankenos ašies ir cilindro centro 72 mm
    Atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro 34 mm
    Rankenos kvadratinė ašis 8 × 8 mm
    Komplekto svoris 0,94 kg

    Kaip parinkti spyną pagal vartelių profilį?

    Pirmiausia pamatuokite abi stačiakampio rėmo profilio kraštines toje vietoje, kur bus spyna. Šio komplekto korpuso skerspjūvis yra 50 × 30 mm, o jo aukštis išilgai varčios – 246 mm. Planuodami rankenos padėtį taip pat įvertinkite, kur uždarius vartelius atsidurs liežuvėlis ir sklendė: jų aukštis turi sutapti su atramos angomis ant stulpo.

    72 mm tarpcentrio rankenos šiam komplektui

    Renkantis rankeną svarbūs trys dalykai: 72 mm tarpcentris, spaudžiamai rankenai reikalinga 8 × 8 mm ašis ir vieta plokštelei ant vartelių šono. Žemiau pateikti 72 mm tarpcentrio modeliai. Ašies ilgį ir tvirtinimo varžtų vietas palyginkite su savo varčia bei pasirinktomis apdailomis.

    Rankenos modelis Pasirinkimo ypatybė
    63.050.72.00 Rankena su siaura 220 × 30 mm plokštele.
    63.051.72.00 63.051 serijos rankena su 72 mm tarpcentriu.
    63.053.72.00 63.053 serijos rankena su 72 mm tarpcentriu.
    63.180.72.00 Juoda spaudžiama rankena su 240 × 30 mm plokštele.
    63.181.72.00 Svirtinė rankena vienai vartelių pusei ir rankenėlė kitai. Plokštelė 240 × 30 mm.
    63.182.72.00 Rankenėlės formos modelis su 240 × 30 mm plokštele.
    63.191.72.00 ir 63.192.72.00 Atitinkamai kairinė ir dešininė dekoratyvinės rankenos. Jų 60 mm pločio plokštelė yra platesnė už 50 mm korpuso kraštinę, todėl iš anksto patikrinkite vietą apdailai ir tarpą iki stulpo.
    63.200.72.00 – juoda ir 63.200.72.01 – antracito spalvos Rankenos su 247 × 32 mm plokštele. Spalvą galima derinti prie vartelių rėmo.
    63.201.72.00 – juoda ir 63.201.72.01 – antracito spalvos Rankenos ir rankenėlės komplektai su 247 × 32 mm plokštele, kai iš kiemo ir gatvės pusės norite skirtingos formos rankenų.
    63.283.72.00 Traukiama rankena su anga cilindrui. Ji skirta varčiai patraukti, kai spynos liežuvėlis jau atleistas.
