Vartelių rėmo profilis su spyna 63.251, 60 × 40 × 1500 mm, 72/34 mm
4780 €Pirk daugiau, mokėk mažiau3+ vnt. – 4050 € už vnt. -15%-

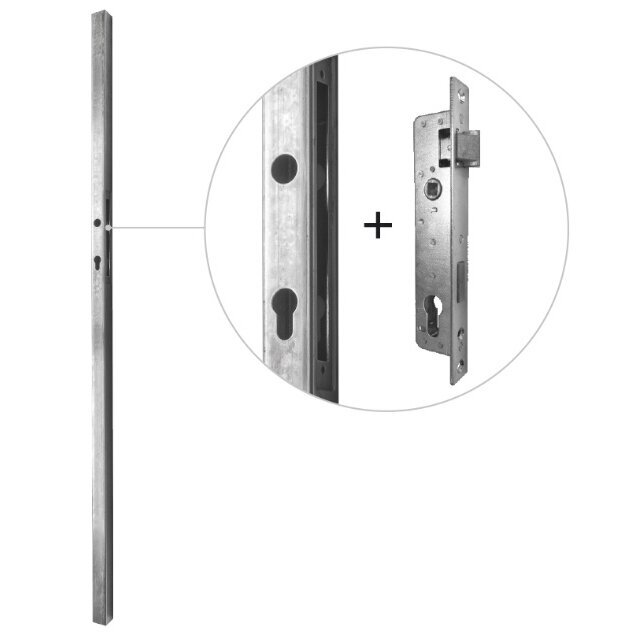

Vartelių rėmo profilis su spyna 63.251 skirtas varstomų metalinių vartelių varčios kraštui, kuriame montuojama rankena ir cilindras. Komplektą sudaro 1500 mm ilgio stačiakampis plieninis profilis su integruotu spynos korpusu ir 72/34 mm spyna. Gaminant vartelius iš 60 × 40 mm profilio, spynos vieta jau paruošta, todėl atskiro korpuso į šią rėmo dalį įvirinti nereikia.
Renkantis svarbūs trys matmenys. 60 × 40 mm yra profilio skerspjūvis. 72 mm – vertikalus atstumas tarp rankenos ašies ir cilindro centro, pagal kurį parenkama rankena su ilga plokštele. 34 mm – horizontalus atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro. Šis matmuo svarbus lyginant spyną su turimu mechanizmu ar jau išpjautomis angomis.
Profilio su spyna 63.251 techniniai duomenys
Prekės kodas 63.251 Komplekto sudėtis Vartelių rėmo profilis su integruotu korpusu ir 72/34 mm spyna Profilio skerspjūvis 60 × 40 mm Profilio ilgis 1500 mm Profilio sienelės storis 1,5 mm Atstumas tarp rankenos ašies ir cilindro centro 72 mm Atstumas nuo spynos priekinės plokštelės iki rankenos ašies centro 34 mm Profilio medžiaga Necinkuotas plienas Svoris 3 kg Kada rinktis visą 1500 mm profilį su spyna?
Modelis 63.251 tinka, kai naujiems varteliams reikia visos vertikalios rėmo dalies su spyna. Prieš formuodami rėmą, pridėkite profilį numatytoje vietoje ir patikrinkite, kokiame aukštyje bus rankena. Pagal spynos padėtį parinkite atramos vietą ant priešingo stulpo, kad užvėrus vartelius liežuvėlis ir užrakinimo sklendė patektų į jiems skirtas angas.
Jei 60 × 40 mm rėmas jau pagamintas ir norite įvirinti tik trumpą spynos korpusą, palyginkite vartelių spyną su įvirinamu korpusu 63.222.11. Jos korpusas yra 246 mm aukščio. Abiem gaminiams parenkamos 72 mm tarpcentrio rankenos, todėl pasirinkimą pirmiausia lemia tai, kokio ilgio rėmo dalies reikia.
72 mm tarpcentrio rankenos profiliui su spyna 63.251
Jei vartelius norite atidaryti nuspaudimu, rinkitės spaudžiamą rankeną. Jei iš vienos pusės reikia tik patraukti varčią, kai spynos liežuvėlis jau atleistas, galima rinktis traukiamą rankeną. Toliau pateikti modeliai atrinkti pagal 72 mm tarpcentrį. Prieš montuodami taip pat palyginkite rankenos ašį, tvirtinimo varžtų vietas ir plokštelės plotį.
Rankenos modelis Pasirinkimo ypatybė 63.050.72.00 – rankena su siaura plokštele 220 × 30 mm plokštelė, kai norite siauros apdailos ant vartelių profilio. 63.051.72.00 ir 63.053.72.00 Du rankenų modeliai su anga cilindrui ir 72 mm tarpcentriu. 63.180.72.00 – juoda spaudžiama rankena Profiliuota svirtinė rankena su 240 × 30 mm plokštele. 63.181.72.00 – rankena ir rankenėlė Svirtinė rankena vienai vartelių pusei ir rankenėlė kitai. Plokštelės matmenys 240 × 30 mm. 63.182.72.00 – rankenėlė su plokštele Rankenėlės formos modelis su siaura 240 × 30 mm apdaila. 63.191.72.00 – kairinė ir 63.192.72.00 – dešininė Dekoratyvinės rankenos su 263 × 60 mm plokštelėmis. Jų plotis lygus platesniajai profilio kraštinei, todėl prieš montuojant verta pasižymėti plokštelės kontūrą ir patikrinti tarpą iki stulpo. 63.200.72.00 – juoda ir 63.200.72.01 – antracito spalvos Rankenos su 247 × 32 mm plokštelėmis. Spalvą galima derinti prie vartelių rėmo apdailos. 63.201.72.00 – juoda ir 63.201.72.01 – antracito spalvos Rankenos ir rankenėlės komplektai su 247 × 32 mm plokštelėmis, kai kiemo ir gatvės pusėse norite skirtingos formos rankenų. 63.283.72.00 – traukiama rankena Skirta varčiai patraukti atleidus spynos liežuvėlį. Rinkdamiesi cilindrą, pamatuokite abi jo puses nuo tvirtinimo varžto centro iki galutinio apdailos paviršiaus. Taip įvertinsite ir profilio, ir pasirinktų rankenos plokštelių storį.
