Reguliuojamas vartų vyris M16 su 115×40 mm plokštele – 61.068.16

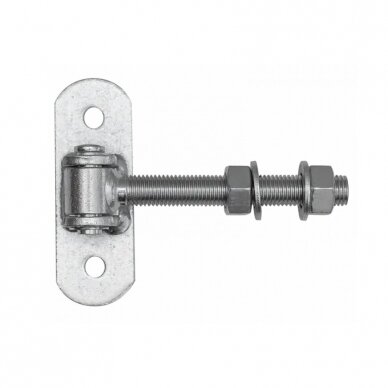

Reguliuojamas vartų vyris M16, 61.068.16 – plieninis vartų ir vartelių vyris su 115×40×5 mm tvirtinimo plokštele ir 130 mm ilgio srieginiu strypu. Jis skirtas varstomoms metalinėms konstrukcijoms, kuriose svarbu patikimas tvirtinimas ir galimybė koreguoti vartų varčios padėtį.
Šio modelio privalumas – 40 mm pločio tvirtinimo plokštelė, kuri gali būti patogi montuojant vyrį prie siauresnių metalinių stulpų ar profilių. M16 srieginė jungtis leidžia tikslinti vartų padėtį montavimo metu ir vėliau atliekant reguliavimą.
Vyris pagamintas iš plieno, o cinkuotas paviršius padeda apsaugoti metalą nuo korozijos. Gaminys tinkamas metalinių kiemo vartų, vartelių ir kitų suderinamų varstomų konstrukcijų gamybai bei remontui.

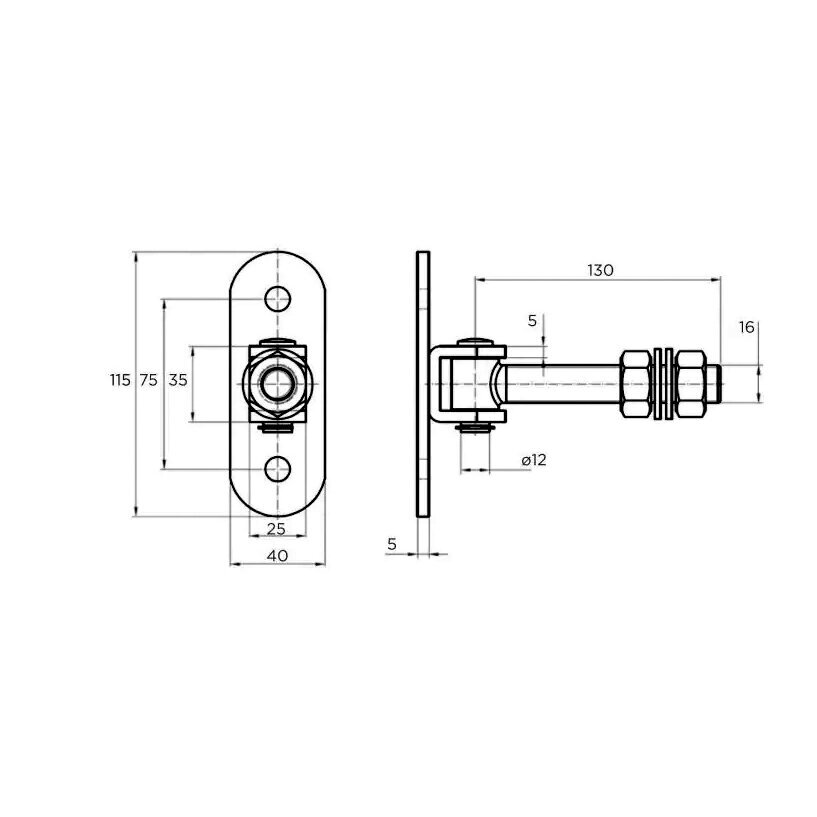

Reguliuojamo vartų vyrio 61.068.16 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.068.16 Tipas Reguliuojamas vartų vyris su tvirtinimo plokštele Sriegis M M16 Plokštelės matmenys 115×40×5 mm Matmuo A 40 mm Matmuo B 25 mm Matmuo C 115 mm Matmuo D 75 mm Matmuo E 35 mm Matmuo d Ø12 mm Plokštelės storis s 5 mm Srieginio strypo ilgis 130 mm Medžiaga Plienas Paviršiaus apsauga Cinkuotas Leistina apkrova 80 kg dviejų vyrių porai Raidiniai matmenys atitinka gaminio techninį brėžinį. Srieginio strypo ilgis nėra leistina reguliavimo eiga.
Pagrindiniai reguliuojamo vyrio M16 privalumai
- M16 reguliavimo sriegis – leidžia tikslinti vartų varčios padėtį.
- 115×40 mm plokštelė – tinkama montavimo vietoms, kuriose svarbus nedidelis plokštelės plotis.
- 5 mm plokštelės storis – standžiai tvirtinimo konstrukcijai.
- 130 mm srieginis strypas – reguliuojamai jungčiai suformuoti.
- Cinkuotas paviršius – apsaugai nuo korozijos.
- Galimybė reguliuoti po montavimo – vartų užsidarymui ir tarpams koreguoti.
Kur naudojamas reguliuojamas vartų vyris 61.068.16?
Šis modelis naudojamas metalinių varstomų vartų, kiemo vartelių ir kitų suderinamų varstomų konstrukcijų montavimui. Jis gali būti naudojamas tiek naujų vartų gamyboje, tiek keičiant esamus vyrius.
Vyris ypač aktualus, kai reikalinga siauresnė tvirtinimo plokštelė. Jos 40 mm plotis leidžia svarstyti montavimą prie siaurų metalinių profilių, tačiau galutinis tinkamumas priklauso nuo profilio sienelės storio, tvirtinimo vietos ir konstrukcijos apkrovų.
Keičiant esamą vyrį būtina palyginti sriegio dydį, plokštelės matmenis, tvirtinimo angų išdėstymą ir vyrio sukimosi ašies padėtį.
115×40×5 mm tvirtinimo plokštelės ypatybės
Vyrio plokštelė yra 115 mm ilgio, 40 mm pločio ir 5 mm storio. Tokia geometrija aktuali montuojant vyrį prie metalinio stulpo ar kitos atraminės konstrukcijos, kurioje ribotas tvirtinimui skirtas plotas.
Plokštelėje numatytos tvirtinimo angos. Parenkant tvirtinimo varžtus svarbu atsižvelgti į techninio brėžinio matmenis ir naudojamos atramos savybes.
Tvirtinimo paviršius turi būti lygus ir pakankamai standus. Netinkamai pritvirtinta plokštelė gali judėti veikiama vartų apkrovų, todėl vien tinkamo vyrio pasirinkimo nepakanka – svarbus ir visas montavimo mazgas.
M16 srieginis reguliavimas
Vyrio konstrukcijoje naudojamas M16 srieginis strypas, kurio ilgis yra 130 mm. Jis leidžia reguliuoti vartų varčios padėtį atraminės konstrukcijos atžvilgiu.
Reguliavimas gali būti naudingas derinant tarpą tarp vartų varčios ir stulpo, tikslinant užsidarymo padėtį bei suderinant spynos arba skląsčio veikimą.
Jeigu vartų padėtis eksploatacijos metu pasikeičia, tinkamai sumontuotas reguliuojamas vyris leidžia atlikti korekciją nekeičiant visos tvirtinimo konstrukcijos.
Prieš reguliuojant vartų varčią būtina saugiai prilaikyti. Reguliuojant negalima pernelyg išsukti srieginės dalies, o atlikus korekciją reikia patikimai užfiksuoti jungtį.
Reguliuojamo vartų vyrio montavimo rekomendacijos
Prieš montuodami įvertinkite vartų varčios masę, plotį, aukštį, atraminio stulpo standumą ir tvirtinimo paviršiaus būklę.
Plokštelę pritvirtinkite prie tinkamai paruoštos atramos, naudodami konstrukcijai tinkamus tvirtinimo elementus. Varžtų ar ankerių tipas turi atitikti pagrindo medžiagą ir numatomas apkrovas.
Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netikslus jų išdėstymas gali sukelti vartų strigimą, papildomą trintį ir spartesnį vyrių dėvėjimąsi.
Montuojant vartų varčią rekomenduojama laikinai prilaikyti, kad būtų galima saugiai nustatyti jos padėtį. Po montavimo patikrinkite tvirtinimo elementų priveržimą, reguliavimo jungties fiksavimą ir vartų judėjimą.
Kokią apkrovą atlaiko reguliuojamas vyris 61.068.16?
Leistina apkrova – 80 kg dviejų vyrių porai, kai vartų varčios ilgis yra 1,4 metro.
Ši reikšmė taikoma dviem vyriams kartu, o ne vienam vyriui. Jos negalima automatiškai taikyti 2 m ar ilgesnei vartų varčiai.
Renkantis vyrį būtina įvertinti vartų varčios masę, ilgį, aukštį, vėjo poveikį, atraminio stulpo standumą ir tvirtinimo detalių laikomąją galią.
Ilgesnė arba sunkesnė varčia gali sukelti didesnes apkrovas vyrių mazgui, todėl svarbu įvertinti visą konstrukciją.
Kuo 61.068.16 skiriasi nuo 61.068?
Abu modeliai turi M16 reguliavimo sriegį ir 115 mm ilgio tvirtinimo plokštelę, tačiau jų konstrukciniai matmenys skiriasi.
Parametras 61.068.16 61.068 Sriegis M16 M16 Plokštelės matmenys 115×40 mm 115×50 mm Matmuo B 25 mm 30 mm Plokštelės storis 5 mm Pagal atskiro modelio brėžinį 61.068.16 turi siauresnę plokštelę, todėl gali būti patogesnis ten, kur montavimo plotis ribotas. Vis dėlto modelių negalima laikyti tiesiogiai pakeičiamais nepatikrinus visos tvirtinimo geometrijos.
Kitas variantas: reguliuojamas vartų vyris M16 su 115×50 mm plokštele, 61.068.
Paviršiaus apsauga ir priežiūra
Vyrio plieninės detalės apsaugotos cinko danga. Ji padeda sumažinti korozijos riziką naudojant gaminį lauko sąlygomis.
Montuojant svarbu nepažeisti apsauginės dangos. Pažeistas vietas rekomenduojama papildomai apsaugoti nuo korozijos.
Eksploatacijos metu periodiškai patikrinkite tvirtinimo elementų priveržimą, srieginės jungties fiksavimą ir sukimosi mazgo būklę.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.068.16 sriegis?
M16.
Kokie tvirtinimo plokštelės matmenys?
115×40 mm, storis – 5 mm.
Koks srieginio strypo ilgis?
130 mm.
Koks vyrio korpuso matmuo B?
25 mm.
Kokią apkrovą atlaiko šis vyris?
80 kg dviejų vyrių porai su 1,4 m ilgio vartų varčia.
Ar vyrį galima reguliuoti po montavimo?
Taip. M16 srieginė jungtis leidžia koreguoti vartų varčios padėtį.
Ar šis vyris tinkamas siauriems metaliniams profiliams?
40 mm pločio plokštelė gali būti patogi montuojant prie siauresnių profilių, jeigu jų konstrukcija ir tvirtinimo vieta atitinka reikalavimus.
Ar vyris tinkamas lauko vartams?
Taip. Cinkuota danga padeda apsaugoti metalą nuo korozijos.
