• Reguliuojamas vartų vyris M16 su plokštele 180×50 mm, Ø27 mm, 61.065

  • Reguliuojamas vartų vyris M16 su plokštele 180×50 mm, Ø27 mm – 61.065

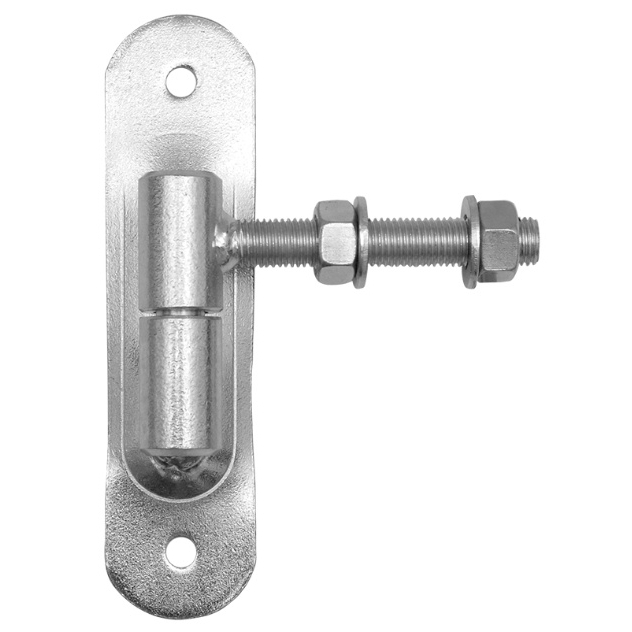

    Reguliuojamas vartų vyris M16, 61.065 – plieninis tekintas vyris su rutuliuku ir pailga 180×50 mm tvirtinimo plokštele. Skirtas metaliniams varstomiems vartams ir varteliams, kai reikalingas tvirtas sukimosi mazgas ir galimybė reguliuoti varčios padėtį.

    Vyris turi M16 srieginį reguliavimo mechanizmą ir Ø27 mm korpusą. Plokštelėje įrengtos dvi montavimo angos, skirtos mechaniniam tvirtinimui prie tinkamai paruoštos atramos. Gaminys pagamintas iš cinkuoto plieno, o jo konstrukcijoje naudojamas rutuliukas.

    Apkrova: pagal vieno tiekėjo specifikaciją deklaruojama iki 350 kg dviejų vyrių porai. Šiai reikšmei nenurodytas vartų varčios ilgis.

    Reguliuojamo vartų vyrio 61.065 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.065
    Tipas Reguliuojamas tekintas vartų vyris su plokštele ir rutuliuku
    Sriegis M M16
    Plokštelės ilgis C 180 mm
    Plokštelės plotis A 50 mm
    Korpuso skersmuo B Ø27 mm
    Matmuo G 95 mm
    Tvirtinimo angų skaičius 2
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotas
    Svoris Apie 0,99 kg pagal papildomą specifikaciją
    Deklaruojama apkrova Iki 350 kg dviejų vyrių porai pagal tiekėjo duomenis.

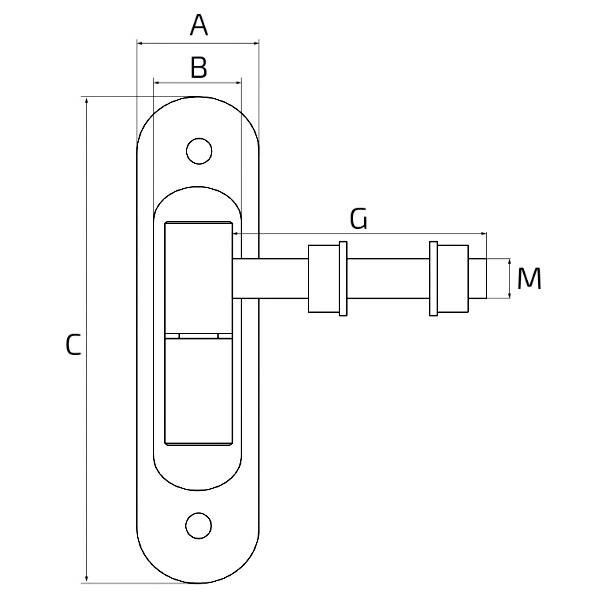

    Matmenų žymėjimai M, A, B, C ir G atitinka techninį brėžinį. Matmuo G = 95 mm nėra automatiškai visa leistina reguliavimo eiga.

    Pagrindinės reguliuojamo vartų vyrio savybės

    • M16 sriegis – vartų varčios padėčiai koreguoti.
    • 180×50 mm tvirtinimo plokštelė – montavimui prie atraminės konstrukcijos.
    • Ø27 mm tekintas korpusas – vartų sukimosi mazgui.
    • Rutuliukas vyrio konstrukcijoje – sukimosi mazgo dalis.
    • Dvi montavimo angos – plokštelei pritvirtinti.
    • Cinkuoto plieno konstrukcija – apsaugai nuo korozijos.
    • Reguliavimo galimybė po montavimo – padeda tikslinti vartų užsidarymo padėtį.

    Kur naudojamas reguliuojamas vartų vyris M16?

    Modelis 61.065 skirtas metaliniams varteliams ir varstomiems vartams, kurių konstrukcijoje numatytas reguliuojamas vyris su pailga prisukama plokštele.

    Jis gali būti naudojamas naujų vartų gamyboje arba keičiant esamą suderinamą vyrį. Prieš keičiant svarbu palyginti plokštelės matmenis, korpuso skersmenį, sriegį ir tvirtinimo vietų išdėstymą.

    Šio modelio 180 mm ilgio plokštelė skiriasi nuo mažesnio M12 modelio 61.064 plokštelės. Didesni matmenys savaime nereiškia, kad vyris tinka bet kokio svorio vartams – būtina įvertinti visą tvirtinimo mazgą.

    Tekintas korpusas su rutuliuku – konstrukcijos ypatybės

    Vyrio korpuso skersmuo yra Ø27 mm. Tekintas korpusas su rutuliuku sudaro sukimosi mazgą, kurio tinkamas išdėstymas svarbus sklandžiam vartų atidarymui ir uždarymui.

    Viršutinis ir apatinis vyriai turi būti sumontuoti vienoje sukimosi ašyje. Jei ašys nesutampa, gali atsirasti papildoma trintis, vartų strigimas ir spartesnis konstrukcijos dėvėjimasis.

    Kaip veikia M16 reguliavimo mechanizmas?

    Srieginis mechanizmas leidžia koreguoti vartų varčios padėtį atramos atžvilgiu. Tai naudinga montuojant vartus, kai reikia suderinti tarpus, spynos padėtį ir tikslų užsidarymą.

    Reguliavimą galima atlikti ir po montavimo, jeigu vyrių konstrukcija leidžia saugiai koreguoti padėtį. Prieš reguliuojant vartų varčią būtina prilaikyti, o atlikus korekciją – patikimai užfiksuoti sriegines jungtis.

    Reguliavimo metu svarbu išlaikyti pakankamą sriegio įsukimo ilgį. Techninio brėžinio G matmens negalima automatiškai laikyti visa saugia reguliavimo eiga.

    Reguliuojamo vartų vyrio montavimas

    Prieš montuojant patikrinkite atraminio stulpo standumą, vartų varčios geometriją ir tvirtinimo paviršiaus būklę.

    180×50 mm plokštelė turi dvi montavimo angas. Tvirtinimo varžtus arba ankerius reikia parinkti pagal atramos medžiagą ir konstrukcijos apkrovas.

    Plokštelė turi būti tvirtai prispausta prie atramos. Netinkamai parinktos tvirtinimo detalės gali sumažinti viso vyrių mazgo laikomąją galią, net jei pats vyris yra pakankamai stiprus.

    Montuojant būtina suderinti abiejų vyrių sukimosi ašis ir užtikrinti, kad vartų varčia laisvai judėtų per numatytą atidarymo kampą.

    Baigus montuoti patikrinkite tvirtinimo elementų priveržimą, reguliavimo jungčių fiksavimą ir vartų judėjimą.

    Kokią apkrovą atlaiko reguliuojamas vyris 61.065?

    Vieno tiekėjo specifikacijoje modeliui 61.065 deklaruojama iki 350 kg dviejų vyrių porai. Tačiau nėra nurodyta, kokio ilgio vartų varčiai taikoma ši apkrova. Kitoje specifikacijoje pateikiama 300 kg reikšmė.

    Šios apkrovos negalima laikyti patvirtinta 2 m ilgio vartų varčiai. Prieš parenkant vyrį konkrečiai konstrukcijai būtina patvirtinti leistiną apkrovą, vartų varčios ilgį ir montavimo sąlygas.

    Vertinant tinkamumą reikia atsižvelgti į vartų masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo elementų laikomąją galią.

    61.065 ir 61.064 – kuo skiriasi?

    Parametras 61.065 61.064
    Sriegis M16 M12
    Plokštelė 180×50 mm 150×40 mm
    Korpuso skersmuo Ø27 mm Ø24 mm
    Matmuo G 95 mm 85 mm
    Montavimo angos 2 2

    Modeliai skiriasi sriegio dydžiu, korpuso skersmeniu ir plokštelės matmenimis. Todėl jų negalima laikyti tiesiogiai pakeičiamais nepatikrinus montavimo geometrijos.

    Mažesnį variantą rasite čia: reguliuojamas vartų vyris M12, 61.064.

    Paviršiaus apsauga ir priežiūra

    Vyris pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalą nuo korozijos, tačiau jos būklę reikia periodiškai tikrinti, ypač jei montavimo metu paviršius buvo pažeistas.

    Eksploatacijos metu rekomenduojama tikrinti tvirtinimo detales, reguliavimo veržlių fiksavimą ir vyrio sukimosi mazgo būklę.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.065 sriegis?

    M16.

    Kokie tvirtinimo plokštelės matmenys?

    180×50 mm.

    Koks korpuso skersmuo?

    Ø27 mm.

    Kiek montavimo angų turi plokštelė?

    Dvi.

    Kokią apkrovą atlaiko šis vyris?

    Pagal vieno tiekėjo specifikaciją deklaruojama iki 350 kg dviejų vyrių porai, tačiau varčios ilgis nenurodytas ir yra skirtingų apkrovos duomenų. Prieš parenkant būtina patvirtinti konkrečias apkrovos sąlygas.

    Ar vyrį galima reguliuoti po montavimo?

    Taip. M16 srieginė jungtis leidžia koreguoti vartų varčios padėtį.

    Ar vyris tinkamas naudoti lauke?

    Taip, jis yra cinkuotas. Pažeistas dangos vietas rekomenduojama papildomai apsaugoti nuo korozijos.

    Susijusios prekės ir vartų furnitūra

    Mažesnis variantas: reguliuojamas vartų vyris M12 su 150×40 mm plokštele, 61.064.

    Kitus reguliuojamus modelius rasite reguliuojamų vartų vyrių kategorijoje.

    Kitos konstrukcijos vyrius rasite vyrių ir lankstų kategorijoje.

    Visas vartų montavimo detales rasite vartų furnitūros kategorijoje.
