• Reguliuojamas vartų vyris M16 su plokštele 120×75 mm, 61.061

    900 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 760 € už vnt. -15%
    Į krepšelį
  • Reguliuojamas vartų vyris M16 su stačiakampe plokštele 120×75 mm – 61.061

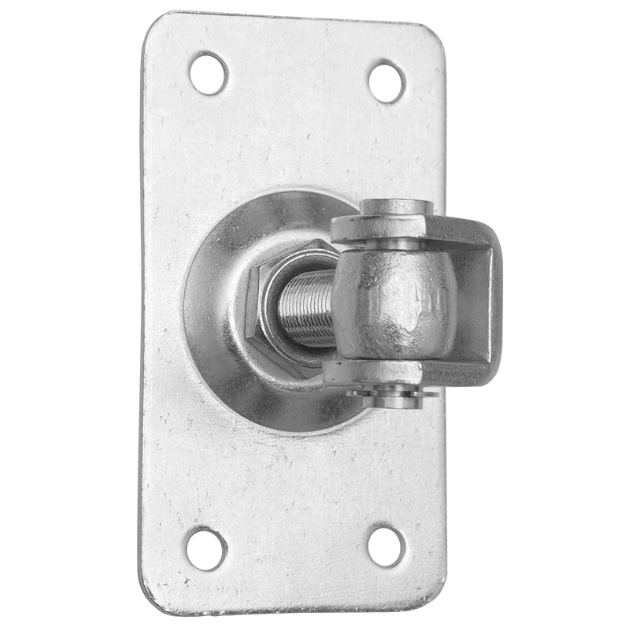

    Reguliuojamas vartų vyris M16, 61.061 – plieninis vyris su stačiakampe 120×75 mm tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. Plokštelėje įrengtos keturios Ø8,5 mm montavimo angos, todėl vyrį galima tvirtinti prie tinkamai paruoštos atraminės konstrukcijos mechaninėmis tvirtinimo detalėmis.

    Vyris turi M16 srieginį reguliavimo mechanizmą, leidžiantį tikslinti vartų varčios padėtį stulpo atžvilgiu. Bendras vyrio ilgis – 78 mm, srieginės dalies ilgis – 40 mm, o auselės plotis – 35 mm.

    Modeliui 61.061 nurodyta iki 65 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai. Ši reikšmė netaikoma vienam vyriui atskirai.

    Reguliuojamo vartų vyrio 61.061 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.061
    Tipas Reguliuojamas vyris su stačiakampe plokštele
    Sriegis M M16
    Plokštelės plotis A 75 mm
    Plokštelės ilgis C 120 mm
    Matmuo A1 53 mm
    Matmuo C1 97 mm
    Auselės plotis B 35 mm
    Srieginės dalies ilgis G 40 mm
    Bendras ilgis L 78 mm
    Montavimo angos 4 × Ø8,5 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotos dalys, juodo plieno auselė
    Leistina apkrova Iki 65 kg dviejų vyrių porai, kai varčia 2 m ilgio

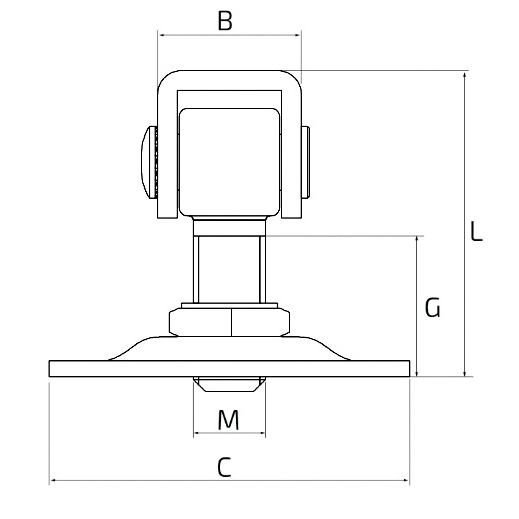

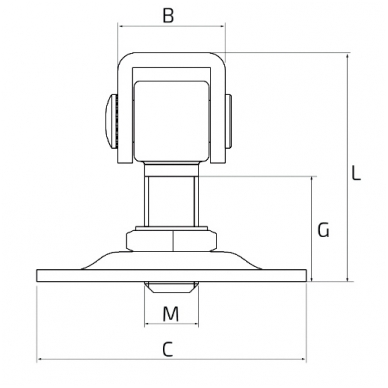

    A, A1, B, C, C1, G ir L yra techninio brėžinio matmenų žymėjimai. Prieš montuojant rekomenduojama patikrinti angų išdėstymą ir tvirtinimo paviršiaus matmenis.

    Pagrindinės reguliuojamo vyrio M16 savybės

    • 120×75 mm stačiakampė plokštelė – keturių taškų tvirtinimui prie tinkamos konstrukcijos.
    • 4 montavimo angos Ø8,5 mm – leidžia parinkti atitinkamas mechanines tvirtinimo detales.
    • M16 reguliavimo sriegis – vartų varčios padėčiai tikslinti.
    • 78 mm bendras ilgis – svarbus projektuojant vyrių montavimo mazgą.
    • 40 mm srieginės dalies ilgis – reikšmingas reguliavimo jungties geometrijai.
    • Plieninė konstrukcija – skirta metalinių vartų ir vartelių furnitūrai.

    Kur naudojamas reguliuojamas vartų vyris su plokštele?

    Modelis 61.061 skirtas varstomiems kiemo vartams, metaliniams varteliams ir kitoms suderinamoms varstomoms konstrukcijoms, kurioms reikalingas reguliuojamas vyrių tvirtinimas.

    Stačiakampė plokštelė ypač naudinga tuomet, kai atraminėje konstrukcijoje numatytas tvirtinimas varžtais. Toks sprendimas leidžia montuoti vyrį prie iš anksto paruošto tvirtinimo paviršiaus, nenaudojant suvirinimo pačiai plokštelei pritvirtinti.

    Vyris gali būti naudojamas naujų vartų gamyboje arba keičiant esamą suderinamą vyrių elementą. Keičiant būtina palyginti plokštelės matmenis, montavimo angų išdėstymą ir sriegio dydį.

    Kuo skiriasi vyris su plokštele nuo įvirinamo vyrio?

    Įvirinami vyriai prie metalinės konstrukcijos paprastai tvirtinami suvirinant. Modelis 61.061 turi stačiakampę plokštelę su keturiomis montavimo angomis, todėl jo tvirtinimo būdas skiriasi.

    Tvirtinimo plokštelė leidžia naudoti mechaninius tvirtinimo elementus, tačiau jų tipas, skersmuo, ilgis ir tinkamumas turi būti parenkami pagal atramos medžiagą bei vartų apkrovas.

    Negalima laikyti, kad bet kuris M16 įvirinamas vyris yra tiesioginis modelio 61.061 pakaitalas – svarbi visa montavimo mazgo konstrukcija.

    Kaip veikia M16 vyrio reguliavimas?

    Vyrio srieginis mechanizmas leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai naudinga montuojant vartus, nustatant tarpus ir derinant sklandų varčios judėjimą.

    Reguliavimas gali būti atliekamas ir eksploatacijos metu, kai reikia nedidelės padėties korekcijos. Prieš reguliuojant vartų varčią būtina saugiai prilaikyti ir įsitikinti, kad apkrovos nepažeis tvirtinimo mazgo.

    40 mm srieginės dalies ilgis nėra tas pats, kas visa leistina reguliavimo eiga. Reguliuojant būtina išlaikyti pakankamą sriegio įsukimo ilgį ir patikimai užfiksuoti veržles.

    Kaip montuoti vartų vyrį 61.061?

    Prieš montavimą reikia patikrinti atraminio stulpo arba kitos tvirtinimo konstrukcijos tvirtumą. Plokštelė turi remtis į tinkamą, pakankamai lygų ir stabilų paviršių.

    Pažymėkite keturių montavimo angų vietas pagal gaminio matmenis ir parinkite konstrukcijai tinkamas tvirtinimo detales. Vien Ø8,5 mm angos skersmuo nenusako visų reikiamų varžto ar ankerio parametrų.

    Montuojant viršutinį ir apatinį vyrius būtina suderinti jų sukimosi ašis. Netikslus išdėstymas gali apsunkinti vartų judėjimą, padidinti apkrovas ir spartinti vyrių dėvėjimąsi.

    Po montavimo patikrinkite tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir sklandų vartų atidarymą bei uždarymą.

    Kokią apkrovą atlaiko reguliuojamas vyris M16?

    Modeliui 61.061 nurodyta iki 65 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis 2 metrai.

    Ši apkrova nurodyta vyrių porai, o ne vienam vyriui. Jos negalima automatiškai taikyti ilgesnei vartų varčiai ar kitokioms montavimo sąlygoms.

    Parenkant vyrius būtina atsižvelgti į vartų varčios masę, plotį, aukštį, vėjo apkrovas, atramos standumą ir tvirtinimo elementų laikomąją galią.

    Ar vyris tinkamas naudoti lauke?

    Gaminys turi cinkuotų dalių, tačiau vyrio auselė yra iš juodo plieno. Todėl naudojant lauke būtina pasirūpinti tinkama nepadengtų plieninių paviršių antikorozine apsauga.

    Jeigu montavimo metu pažeidžiama apsauginė danga, pažeistas vietas rekomenduojama papildomai apsaugoti. Taip pat svarbu periodiškai tikrinti sriegines jungtis ir vyrių mazgo būklę.

    Kaip pasirinkti tinkamą vyrį su stačiakampe plokštele?

    Renkantis reguliuojamą vyrį svarbu patikrinti sriegio dydį, plokštelės išmatavimus, montavimo angų padėtį, bendrą vyrio ilgį ir apkrovos reikalavimus.

    Modelio 61.061 plokštelė yra 120×75 mm, sriegis M16, o bendras vyrio ilgis 78 mm. Tai padeda atskirti jį nuo kitų modelių su mažesnėmis ar didesnėmis tvirtinimo plokštelėmis.

    Jeigu keičiamas esamas vyris, vien sutampantis M16 sriegis negarantuoja, kad naujojo vyrio montavimo angos sutaps su esamomis.

    Dažniausiai užduodami klausimai

    Koks vyrio 61.061 sriegis?

    Šio modelio sriegis yra M16.

    Kokie tvirtinimo plokštelės matmenys?

    Plokštelė yra 120×75 mm.

    Kiek montavimo angų turi vyris?

    Plokštelėje yra keturios Ø8,5 mm angos.

    Koks bendras vyrio ilgis?

    Bendras ilgis L yra 78 mm.

    Ar galima reguliuoti vyrį po montavimo?

    Taip. Srieginis mechanizmas leidžia koreguoti vartų varčios padėtį, laikantis saugaus reguliavimo reikalavimų.

    Ar vyris skirtas tvirtinti varžtais?

    Taip, jo stačiakampėje plokštelėje yra keturios montavimo angos. Tvirtinimo elementus reikia parinkti pagal atramos konstrukciją.

    Kokią apkrovą atlaiko vyris?

    Iki 65 kg dviejų vyrių porai, kai vartų varčios ilgis 2 metrai.

    Ar visos vyrio dalys cinkuotos?

    Ne. Gaminys turi cinkuotų dalių, tačiau auselė yra iš juodo plieno ir lauko sąlygomis turi būti tinkamai apsaugota.
