Lenktas reguliuojamas vartų vyris M16, L130 mm, 61.082
940 €Pirk daugiau, mokėk mažiau10+ vnt. – 790 € už vnt. -15%-
Lenktas reguliuojamas vartų vyris M16, L130 mm – 61.082

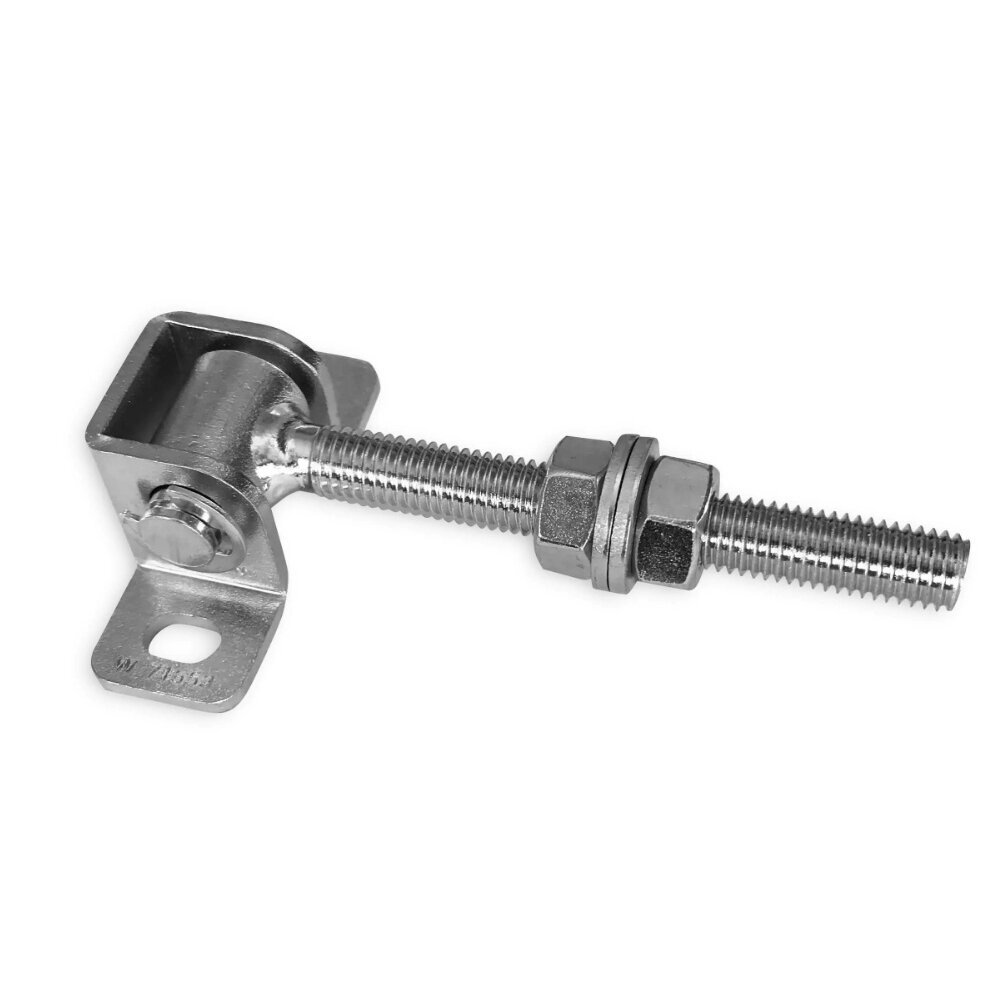

Lenktas reguliuojamas vartų vyris M16, 61.082 – plieninis vartų furnitūros elementas, skirtas varstomų metalinių vartų ir vartelių montavimui. Gaminys turi lenktą tvirtinimo laikiklį su dviem angomis ir M16 srieginį strypą, kuris leidžia koreguoti vartų varčios padėtį po montavimo.
Srieginio strypo ilgis yra 130 mm, o laikiklio storis pagal techninį brėžinį – 4 mm. Lenktos konstrukcijos laikiklis suteikia alternatyvų tvirtinimo sprendimą tais atvejais, kai įprasta tiesi plokštelė neatitinka numatytos montavimo vietos.
Vyris pagamintas iš cinkuoto plieno. Ginoris nurodoma leistina apkrova – 60 kg vyrių porai, kai vartų varčios plotis neviršija 1,2 m. Apkrova taikoma dviem tinkamai sumontuotiems vyriams, o ne vienam gaminiui.
Reguliuojamo vartų vyrio 61.082 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.082 Tipas Lenktas reguliuojamas vartų vyris Sriegis M M16 Srieginio strypo ilgis L 130 mm Matmuo A 28 mm Matmuo B 14 mm Matmuo C 83 mm Matmuo D 59 mm Matmuo E 32 mm Matmuo F 10,5 mm Matmuo G 26 mm Matmuo H 39 mm Laikiklio storis I 4 mm Tvirtinimo angų skaičius 2 Medžiaga Plienas Paviršiaus apsauga Cinkuotas Reguliavimo būdas Srieginiu strypu ir veržlėmis Leistina apkrova 60 kg vyrių porai su iki 1,2 m pločio varčia Raidiniai matmenys atitinka gaminio techninio brėžinio žymėjimą. L = 130 mm yra srieginio strypo ilgis, o ne reguliavimo eiga.
Pagrindiniai lenkto reguliuojamo vyrio M16 privalumai
- M16 sriegis – tvirtam reguliavimo mazgui suformuoti.
- 130 mm ilgio srieginis strypas – vartų varčios padėčiai koreguoti.
- Lenktas tvirtinimo laikiklis – alternatyva tiesiai tvirtinimo plokštelei.
- 4 mm laikiklio storis – svarbus konstrukcinis parametras.
- Dvi tvirtinimo angos – laikikliui prisukti prie tinkamo pagrindo.
- Reguliavimas po montavimo – patogiam vartų tarpų ir padėties koregavimui.
- Cinkuotas plienas – papildomai apsaugai nuo korozijos.
Kur naudojamas reguliuojamas vyris 61.082?
Modelis 61.082 naudojamas metaliniams varstomiems vartams, kiemo varteliams ir kitoms suderinamoms varstomoms konstrukcijoms. Lenktas laikiklis leidžia pritaikyti vyrį konstrukcijoms, kurioms reikalinga kitokia tvirtinimo geometrija nei naudojant tiesią plokštelę.
Šis vyris gali būti naudojamas tiek naujų vartų gamyboje, tiek keičiant esamą suderinamą vyrį. Keičiant būtina patikrinti sriegio dydį, laikiklio formą, tvirtinimo angų padėtį ir sukimosi ašies išdėstymą.
Vien M16 sriegio sutapimas nereiškia, kad visi M16 reguliuojami vartų vyriai yra tarpusavyje pakeičiami.
Lenktas laikiklis – kuo jis skiriasi nuo tiesios plokštelės?
Įprasti reguliuojami vartų vyriai dažnai turi tiesią stačiakampę tvirtinimo plokštelę. Modelis 61.082 turi lenktą laikiklį, kurio forma pakeičia tvirtinimo paviršiaus ir vyrio sukimosi mazgo tarpusavio padėtį.
Šis konstrukcinis sprendimas gali būti naudingas, kai reikia pritaikyti vyrį konkrečiai metalinio stulpo arba vartų rėmo geometrijai.
Laikiklio matmenys techniniame brėžinyje pažymėti raidėmis A, B, C, D, E, F, G, H ir I. Jie apibūdina atskirus konstrukcijos elementus, todėl neturėtų būti interpretuojami kaip vienos stačiakampės plokštelės ilgis ir plotis.
Prieš montuojant rekomenduojama palyginti brėžinį su faktine tvirtinimo vieta.
Kaip reguliuojama vartų varčios padėtis?
Vyris turi M16 srieginį strypą ir reguliavimo veržles. Keičiant veržlių padėtį galima koreguoti vartų varčios atstumą nuo atraminio stulpo bei tiksliau suderinti jos padėtį.
Reguliavimo galimybė naudinga, kai po montavimo reikia suvienodinti tarpus, suderinti spynos ir gaudyklės padėtį arba pakoreguoti varčios išdėstymą.
Reguliavimo metu būtina išlaikyti saugų sriegio sujungimą ir patikimai užfiksuoti veržles. Negalima pernelyg išsukti srieginio strypo, jeigu dėl to sumažėja sujungimo patikimumas.
130 mm nurodo srieginio strypo ilgį, o ne 130 mm reguliavimo diapazoną. Faktinė reguliavimo galimybė priklauso nuo montavimo konstrukcijos.
Reguliuojamo vyrio 61.082 montavimas
Prieš montuojant įvertinkite vartų varčios masę, plotį, aukštį, atraminio stulpo standumą ir numatomą tvirtinimo vietą.
Patikrinkite, ar lenkto laikiklio forma atitinka konstrukciją. Vyrio laikiklis turi būti pritvirtintas prie pakankamai tvirto pagrindo, naudojant apkrovai ir pagrindo medžiagai tinkamus tvirtinimo elementus.
Viršutinį ir apatinį vyrius išdėstykite taip, kad jų sukimosi ašys tiksliai sutaptų. Netikslus išdėstymas gali sukelti vartų strigimą ir papildomas apkrovas tvirtinimo mazgams.
Montuojant ir reguliuojant vartų varčią būtina saugiai prilaikyti. Negalima atlaisvinti konstrukcijos taip, kad varčia galėtų nekontroliuojamai pajudėti.
Baigus montuoti patikrinkite vartų judėjimą per visą numatytą atidarymo kampą, veržlių fiksavimą ir tvirtinimo mazgų patikimumą.
Kokią apkrovą atlaiko vyris 61.082?
Šiam modeliui nurodoma 60 kg leistina apkrova dviejų vyrių porai, kai vartų varčios plotis neviršija 1,2 m.
Ši reikšmė nėra vieno vyrio apkrova. Jos negalima automatiškai dvigubinti arba taikyti platesniems vartams.
Didėjant varčios pločiui, didėja pakabinimo mazgui tenkantis lenkimo momentas. Todėl tinkamam vyrių parinkimui reikia įvertinti ne tik vartų masę, bet ir jų matmenis.
Taip pat svarbu atsižvelgti į vėjo poveikį, atraminio stulpo standumą ir tvirtinimo elementų laikomąją galią.
Jeigu vartų konstrukcija sunkesnė arba platesnė, būtina papildomai įvertinti visos pakabinimo sistemos tinkamumą.
Cinkuoto plieno apsauga ir priežiūra
Modelis 61.082 pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalinius paviršius nuo korozijos ir yra naudinga naudojant vyrį lauko sąlygomis.
Montavimo metu pažeistas apsauginės dangos vietas rekomenduojama papildomai apsaugoti tinkama antikorozine priemone.
Eksploatacijos metu periodiškai patikrinkite srieginio mazgo būklę, reguliavimo veržlių fiksavimą, tvirtinimo elementus ir vartų judėjimą.
Jeigu atsiranda neįprastas laisvumas, girgždėjimas arba strigimas, būtina nustatyti priežastį ir pašalinti gedimą.
61.082 ir 61.081 – kuo skiriasi?
Abu modeliai yra lenkti reguliuojami vartų vyriai, tačiau skiriasi sriegio dydis, srieginio strypo ilgis ir laikiklio matmenys.
Parametras 61.082 61.081 Sriegis M16 M12 Srieginio strypo ilgis 130 mm 115 mm Matmuo C 83 mm 75 mm Laikiklio storis I 4 mm 3 mm Tvirtinimo angos 2 2 Renkantis tarp šių modelių būtina įvertinti ne tik sriegio dydį, bet ir tvirtinimo vietos geometriją bei visos vartų pakabinimo sistemos apkrovas.
Mažesnį variantą rasite čia: lenktas reguliuojamas vartų vyris M12, 61.081.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.082 sriegis?
M16.
Koks srieginio strypo ilgis?
130 mm.
Ar šis vyris turi lenktą laikiklį?
Taip. Vyris turi lenktą tvirtinimo laikiklį su dviem angomis.
Koks laikiklio storis?
4 mm pagal techninį brėžinį.
Ar vartų padėtį galima reguliuoti po montavimo?
Taip. Tam naudojamas M16 srieginis mechanizmas su reguliavimo veržlėmis.
Ar 130 mm yra reguliavimo eiga?
Ne. Tai srieginio strypo ilgis.
Kokią apkrovą galima taikyti vyrių porai?
Šiam modeliui nurodoma 60 kg apkrova, kai varčios plotis neviršija 1,2 m.
Ar 60 kg yra vieno vyrio apkrova?
Ne. Tai dviejų vyrių poros apkrova.
Ar vyris tinkamas lauko vartams?
Taip, cinkuotas plienas padeda apsaugoti gaminį nuo korozijos. Montavimo metu pažeistas vietas būtina papildomai apsaugoti.
