• Reguliuojamas vartų vyris M12 su plokštele 150×40 mm, Ø24 mm, 61.064

    1005 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 850 € už vnt. -15%
    Į krepšelį
  • Reguliuojamas vartų vyris M12 su plokštele 150×40 mm, Ø24 mm – 61.064

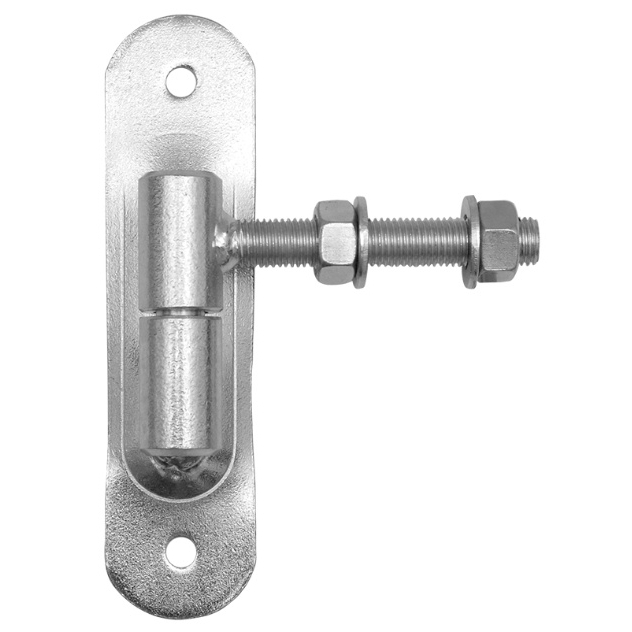

    Reguliuojamas vartų vyris M12, 61.064 – plieninis tekintas vyris su pailga 150×40 mm tvirtinimo plokštele ir rutuliuku, skirtas metaliniams varstomiems vartams bei varteliams. Reguliavimo mechanizmas su M12 sriegiu leidžia tikslinti varčios padėtį atramos atžvilgiu tiek montavimo metu, tiek vėliau atliekant priežiūrą.

    Vyrio korpuso skersmuo yra Ø24 mm. Tvirtinimo plokštelėje įrengtos dvi Ø10 mm angos, kurių centrų atstumas pagal techninį brėžinį yra 110 mm. Konstrukcija yra cinkuota, todėl pritaikyta naudoti lauko sąlygomis, tinkamai sumontavus ir prižiūrint gaminį.

    Apkrovos informacija: šiuo metu prekės specifikacijoje nurodyta iki 40 kg apkrova dviejų vyrių porai su 2 m ilgio varčia. Ši reikšmė tikslintina, nes skirtingose techninėse specifikacijose pateikiami nevienodi apkrovos duomenys. Didesnės apkrovos negalima taikyti be papildomo patvirtinimo.

    Reguliuojamo vartų vyrio 61.064 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.064
    Tipas Reguliuojamas tekintas vyris su plokštele ir rutuliuku
    Sriegis M M12
    Plokštelės ilgis C 150 mm
    Plokštelės plotis A 40 mm
    Tvirtinimo angų centrų atstumas R 110 mm
    Tvirtinimo angų skersmuo Ø10 mm
    Korpuso skersmuo B Ø24 mm
    Matmuo G 85 mm
    Montavimo angos 2 apvalios
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotas
    Svoris 0,565 kg
    Leistina apkrova Iki 40 kg dviejų vyrių porai su 2 m varčia.

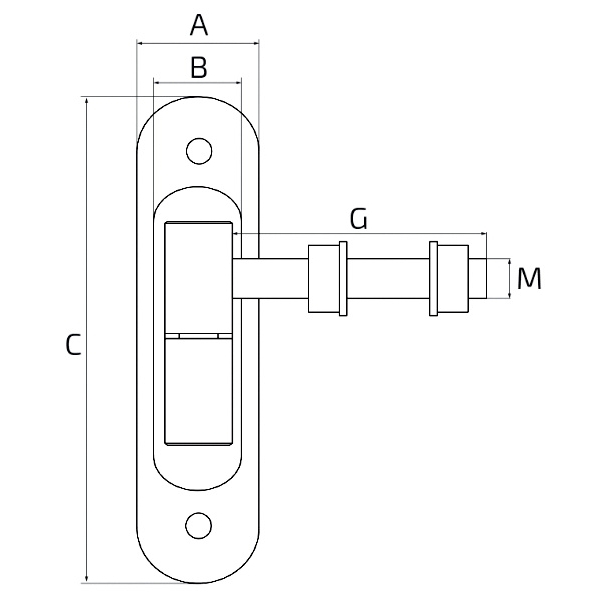

    Matmenų žymėjimai atitinka techninį brėžinį. Matmuo G = 85 mm nėra automatiškai visa leistina reguliavimo eiga.

    Pagrindinės reguliuojamo vyrio M12 savybės

    • M12 reguliavimo sriegis – vartų varčios padėčiai tikslinti.
    • 150×40 mm pailga plokštelė – mechaniniam tvirtinimui prie atramos.
    • Ø24 mm tekintas korpusas su rutuliuku – vartų sukimosi mazgui.
    • Dvi Ø10 mm montavimo angos – plokštelei pritvirtinti.
    • Cinkuotas plienas – apsaugai nuo korozijos lauko sąlygomis.
    • Reguliavimas po montavimo – galimybė koreguoti vartų varčios padėtį.

    Kur naudojamas reguliuojamas vartų vyris 61.064?

    Šis modelis naudojamas metaliniams varteliams ir varstomiems vartams, kai konstrukcijoje numatytas reguliuojamas vyris su pailga dviejų angų tvirtinimo plokštele.

    Vyris gali būti naudojamas gaminant naują konstrukciją arba keičiant suderinamą seną vyrį. Keičiant svarbu patikrinti plokštelės ilgį ir plotį, tvirtinimo angų atstumą, korpuso skersmenį ir sriegio dydį.

    Ypač svarbu įvertinti vartų varčios masę bei plotį. Vien tai, kad vyris turi M12 sriegį ir plieninį korpusą, nepatvirtina jo tinkamumo bet kokio svorio vartams.

    Tekintas vyrio korpusas su rutuliuku

    Modelis 61.064 turi cilindrinį tekintą korpusą su rutuliuku. Šis konstrukcinis sprendimas naudojamas vartų sukimosi mazge ir skiriasi nuo įprastų reguliuojamų vyrių su privirinama auselės tipo jungtimi.

    Renkantis tokį vyrį reikia atsižvelgti ne tik į jo tvirtinimą, bet ir į sukimosi ašies padėtį bei varčios konstrukciją. Tinkamai išdėstyti vyriai padeda užtikrinti sklandų vartų atidarymą ir uždarymą.

    Kaip veikia M12 reguliavimo mechanizmas?

    Srieginis mechanizmas leidžia tikslinti vartų varčios padėtį atramos atžvilgiu. Tai naudinga montuojant vartus, kai reikia suderinti tarpus, užsidarymo padėtį ar spynos ir skląsčio veikimą.

    Prireikus reguliavimą galima atlikti ir po montavimo. Prieš reguliuojant vartų varčią būtina saugiai prilaikyti. Atlikus korekciją, srieginės jungtys turi būti patikimai užfiksuotos.

    Reguliavimo metu būtina išlaikyti tinkamą sriegio įsukimo ilgį. Negalima remtis vien techninio brėžinio G matmeniu kaip visos leistinos reguliavimo eigos reikšme.

    Reguliuojamo vartų vyrio montavimas

    Prieš montuojant patikrinkite atraminio stulpo būklę, tvirtinimo paviršių, vartų varčios geometriją ir numatomas apkrovas.

    150×40 mm plokštelė tvirtinama dviem mechaniniais tvirtinimo elementais. Jų tipas ir stiprumas parenkami pagal atramos medžiagą bei konstrukcijos apkrovas.

    Montavimo angų centrų atstumas yra 110 mm. Tai svarbu planuojant tvirtinimo vietas arba keičiant jau sumontuotą vyrį.

    Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netikslus išdėstymas gali sukelti varčios strigimą, papildomas apkrovas ir spartesnį dėvėjimąsi.

    Baigus montuoti patikrinkite tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir vartų judėjimą per visą atidarymo kampą.

    Kokią apkrovą atlaiko vyris 61.064?

    Esamoje prekės specifikacijoje nurodyta iki 40 kg dviejų vyrių porai su 2 metrų ilgio varčia. Ši reikšmė šiuo metu tikslintina dėl skirtingose specifikacijose pateikiamų apkrovos duomenų.

    Kol nėra galutinio patvirtinimo, nerekomenduojama remtis didesne apkrova. Vertinant vyrio tinkamumą būtina atsižvelgti į varčios masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo elementų laikomąją galią.

    Apkrova porai reiškia dviejų vyrių bendrą leistiną apkrovą nurodytomis sąlygomis, o ne vieno vyrio apkrovą.

    Paviršiaus apsauga ir priežiūra

    Vyris pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalą nuo korozijos, tačiau jos būklę būtina periodiškai tikrinti, ypač jei montavimo metu paviršius buvo pažeistas.

    Eksploatacijos metu rekomenduojama stebėti tvirtinimo elementų būklę, srieginių jungčių fiksavimą, vyrio judėjimą ir vartų varčios padėtį.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.064 sriegis?

    M12.

    Kokie tvirtinimo plokštelės matmenys?

    Pagal techninį katalogą – 150×40 mm.

    Koks korpuso skersmuo?

    Ø24 mm.

    Kiek montavimo angų turi plokštelė?

    Dvi Ø10 mm angas, kurių centrų atstumas yra 110 mm.

    Kokią apkrovą atlaiko šis vyris?

    Esamoje prekės specifikacijoje nurodyta 40 kg dviejų vyrių porai su 2 m varčia. Šią reikšmę būtina papildomai patvirtinti.

    Ar vyrį galima reguliuoti po montavimo?

    Taip. M12 srieginė jungtis leidžia koreguoti vartų varčios padėtį.

    Ar vyris tinkamas lauko sąlygoms?

    Taip, gaminys yra cinkuotas. Montavimo metu pažeistą dangą rekomenduojama papildomai apsaugoti.
