Reguliuojamas vartų vyris M16 su plokštele 115×50 mm, 61.068
1050 €Pirk daugiau, mokėk mažiau10+ vnt. – 890 € už vnt. -15%-
Reguliuojamas vartų vyris M16 su 115×50 mm plokštele – 61.068

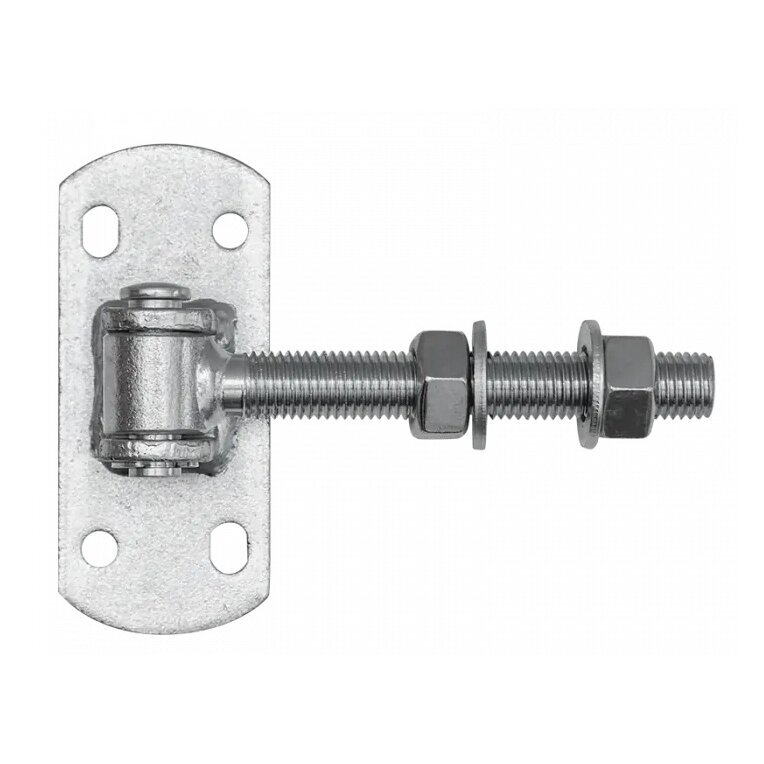

Reguliuojamas vartų vyris M16, 61.068 – plieninis vyris su pailga 115×50 mm tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. M16 srieginė jungtis leidžia reguliuoti vartų varčios padėtį, todėl lengviau suderinti tarpus, vartų užsidarymą ir spynos veikimą.
Vyrio plokštelėje įrengtos keturios pailgos 12×8 mm montavimo angos, o srieginio strypo ilgis yra 130 mm. Gaminys pagamintas iš cinkuoto plieno ir pritaikytas naudoti lauko sąlygomis.
Leistina apkrova – 65 kg dviejų vyrių porai su 2 m ilgio vartų varčia. Ši apkrova taikoma dviem vyriams kartu, o ne vienam vyriui.
Reguliuojamo vartų vyrio 61.068 techniniai duomenys

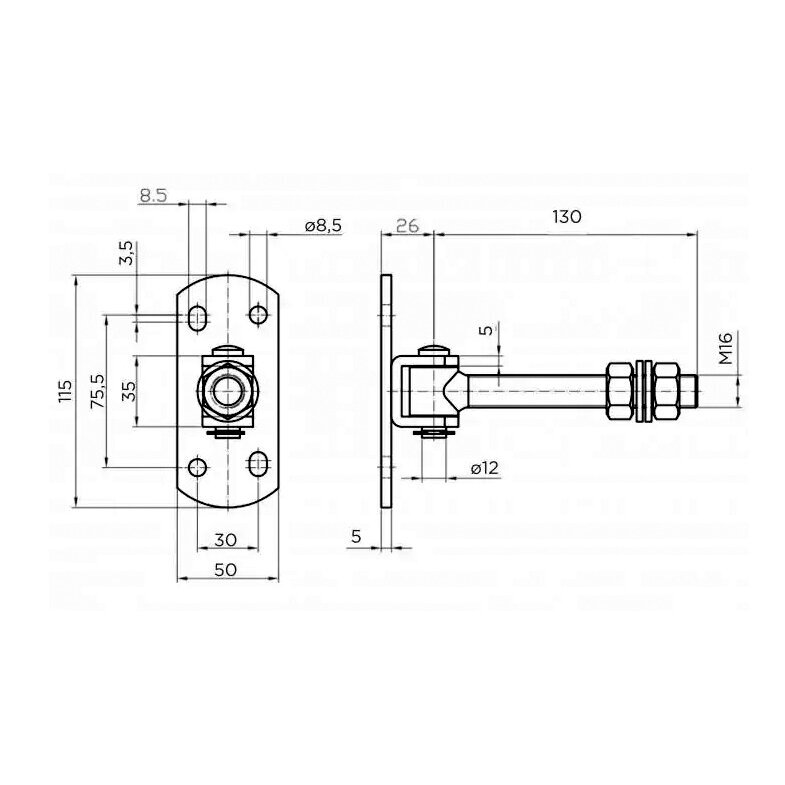

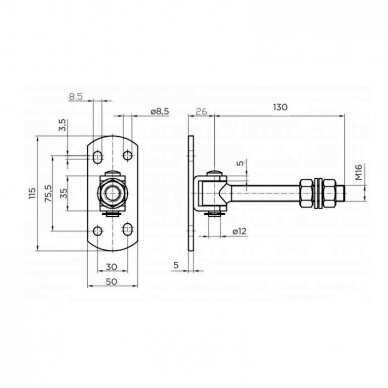

Parametras Reikšmė Prekės kodas 61.068 Tipas Reguliuojamas vartų vyris su prisukama plokštele Sriegis M M16 Plokštelės matmenys 115×50 mm Matmuo A 50 mm Matmuo C 115 mm Matmuo R1 75 mm Matmuo R2 27 mm Montavimo angų matmenys D 12×8 mm Montavimo angų skaičius 4 Srieginio strypo ilgis 130 mm Medžiaga Plienas Paviršiaus apsauga Cinkuotas Svoris 0,63 kg Leistina apkrova 65 kg dviejų vyrių porai su 2 m ilgio vartų varčia Matmenų žymėjimai A, C, D, R1 ir R2 atitinka techninį brėžinį. Pailgų angų matmenys ir jų išdėstymas svarbūs parenkant tvirtinimo detales.
Pagrindiniai reguliuojamo vartų vyrio privalumai
- M16 srieginis reguliavimas – leidžia tikslinti vartų varčios padėtį.
- 115×50 mm tvirtinimo plokštelė – montavimui prie atraminės konstrukcijos.
- Keturios pailgos 12×8 mm angos – mechaniniam tvirtinimui ir nedidelėms montavimo padėties korekcijoms.
- 130 mm ilgio srieginis strypas – reguliuojamam vartų sujungimui.
- Cinkuoto plieno konstrukcija – apsaugai nuo korozijos.
- Reguliavimas po montavimo – patogus vartų padėčiai koreguoti.
- 65 kg apkrova vyrių porai – kai vartų varčios ilgis yra 2 m.
Kur naudojamas reguliuojamas vartų vyris M16?
Modelis 61.068 skirtas metaliniams varstomiems vartams, kiemo varteliams ir kitoms suderinamoms varstomoms metalinėms konstrukcijoms. Jis naudojamas tada, kai reikalingas reguliuojamas vyrio mazgas su prisukama tvirtinimo plokštele.
Vyris gali būti montuojamas gaminant naujus vartus arba keičiant susidėvėjusį suderinamą vyrį. Keičiant svarbu įvertinti ne tik M16 sriegį, bet ir plokštelės matmenis, montavimo angų išdėstymą bei konstrukcijos geometriją.
Šis modelis ypač naudingas tada, kai vartų varčią reikia tiksliai suderinti su atraminiu stulpu, spyna arba skląsčiu.
M16 reguliavimo mechanizmas – tikslus vartų padėties nustatymas
Reguliuojamo vyrio srieginė dalis leidžia koreguoti vartų varčios padėtį atramos atžvilgiu. Reguliavimas atliekamas naudojant reguliavimo veržlę, kuri leidžia keisti srieginės dalies padėtį.
Toks sprendimas naudingas montuojant vartus, nes leidžia tiksliau nustatyti tarpus ir suderinti užsidarymą. Vėliau reguliavimas gali būti reikalingas, jei dėl konstrukcijos judėjimo, temperatūrų svyravimų ar eksploatacijos pasikeičia varčios padėtis.
Prieš reguliuojant vartų varčią būtina saugiai prilaikyti. Atlikus korekciją reikia patikrinti, ar srieginė jungtis pakankamai įsukta, o reguliavimo veržlės patikimai užfiksuotos.
115×50 mm plokštelė su keturiomis pailgomis angomis
Vyrio tvirtinimo plokštelės ilgis yra 115 mm, o plotis – 50 mm. Joje įrengtos keturios 12×8 mm pailgos montavimo angos.
Pailgos angos suteikia nedidelę padėties koregavimo galimybę montavimo metu. Tai gali būti naudinga derinant plokštelės padėtį prie paruoštų tvirtinimo vietų.
Pagal techninį brėžinį matmuo R1 yra 75 mm, o R2 – 27 mm. Šiuos matmenis būtina įvertinti, kai vyris montuojamas prie iš anksto paruoštos konstrukcijos arba keičiamas kitu modeliu.
Montavimo varžtai arba ankeriai turi būti parinkti pagal atramos medžiagą ir apkrovas. Vien plokštelės angų skaičius nenustato viso tvirtinimo mazgo laikomosios galios.
Kaip teisingai sumontuoti reguliuojamą vartų vyrį?
Prieš montuodami patikrinkite vartų varčios masę, plotį, atraminio stulpo standumą ir tvirtinimo paviršiaus būklę.
Plokštelė turi būti patikimai pritvirtinta prie standžios atramos. Tvirtinimo elementus parinkite pagal pagrindo medžiagą ir numatomas apkrovas.
Viršutinį ir apatinį vyrius būtina išdėstyti vienoje sukimosi ašyje. Netikslus išdėstymas gali sukelti papildomą trintį, vartų strigimą ir greitesnį vyrių dėvėjimąsi.
Montuojant vartų varčią rekomenduojama laikinai prilaikyti, kad būtų galima saugiai nustatyti jos padėtį. Po montavimo patikrinkite tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir vartų judėjimą per visą numatytą atidarymo kampą.
Kokią apkrovą atlaiko reguliuojamas vyris 61.068?
Leistina apkrova – 65 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Ši apkrova nurodyta dviem vyriams kartu. Tai nėra vieno vyrio apkrova ir ji neturi būti automatiškai taikoma ilgesnėms vartų varčioms.
Renkantis vyrius reikia atsižvelgti į vartų varčios masę, plotį, aukštį, vėjo poveikį, atraminio stulpo standumą ir tvirtinimo detalių laikomąją galią.
Jeigu vartų konstrukcija sunkesnė arba ilgesnė, būtina parinkti jai tinkamus vyrius ir įvertinti viso tvirtinimo mazgo apkrovas.
Kuo reguliuojamas vyris 61.068 skiriasi nuo kitų modelių?
Modelis 61.068 išsiskiria kompaktiška 115×50 mm plokštele su keturiomis pailgomis angomis ir M16 reguliavimo sriegiu.
Palyginti su didesnėmis stačiakampėmis plokštelėmis, šio modelio tvirtinimo vieta yra kompaktiškesnė. Tačiau renkantis tinkamą vyrį svarbiausia įvertinti ne vien plokštelės dydį, bet ir konstrukcijos geometriją bei leistiną apkrovą.
Jei reikalingas kitokio sriegio, plokštelės formos ar tvirtinimo būdo vyris, galima rinktis iš kitų reguliuojamų vyrių modelių.
Paviršiaus apsauga ir priežiūra
Vyris pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalinį paviršių nuo korozijos ir leidžia gaminį naudoti lauko vartų konstrukcijose.
Eksploatacijos metu rekomenduojama periodiškai tikrinti tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir vyrio sukimosi mazgo būklę.
Jeigu montavimo metu apsauginė danga pažeidžiama, pažeistas vietas reikia papildomai apsaugoti nuo korozijos.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.068 sriegis?
M16.
Kokie tvirtinimo plokštelės matmenys?
115×50 mm.
Kiek montavimo angų turi plokštelė?
Keturias pailgas 12×8 mm angas.
Koks srieginio strypo ilgis?
130 mm.
Kokią apkrovą atlaiko šis vyris?
65 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 m.
Ar 65 kg yra vieno vyrio apkrova?
Ne. Tai dviejų vyrių poros leistina apkrova nurodytomis sąlygomis.
Ar vyrį galima reguliuoti po montavimo?
Taip. M16 srieginė jungtis leidžia koreguoti vartų varčios padėtį.
Ar vyris tinkamas naudoti lauke?
Taip, gaminys yra cinkuotas. Pažeistas dangos vietas rekomenduojama papildomai apsaugoti.
