Reguliuojamas vartų vyris M20 su 140×50 mm plokštele – 61.068.20

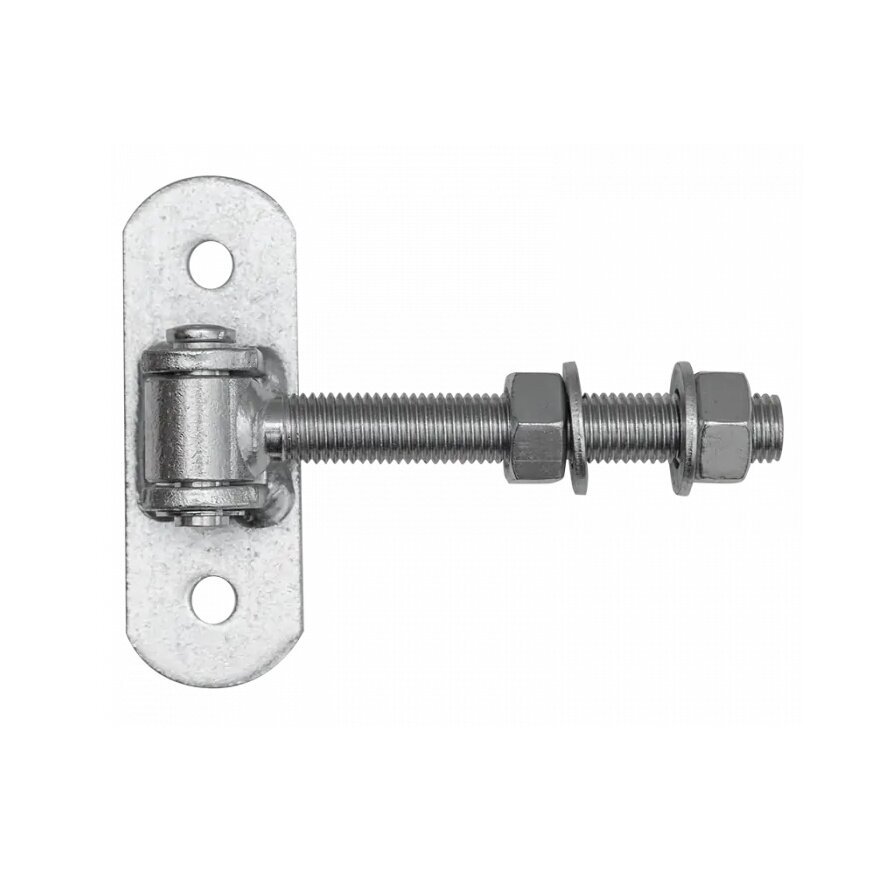

Reguliuojamas vartų vyris M20, 61.068.20 – plieninis vyris su 140×50×6 mm tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. Srieginė M20 jungtis leidžia reguliuoti vartų varčios padėtį atraminio stulpo atžvilgiu tiek montuojant, tiek atliekant vėlesnes korekcijas.
Šio modelio konstrukcijoje naudojama pailga tvirtinimo plokštelė su dviem montavimo angomis. Cinkuotas paviršius padeda apsaugoti gaminį nuo korozijos, todėl vyris tinkamas naudoti lauko vartų konstrukcijose.
Leistina apkrova – 105 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai. Tai visos poros, o ne vieno vyrio apkrova.
Reguliuojamo vartų vyrio 61.068.20 techniniai duomenys

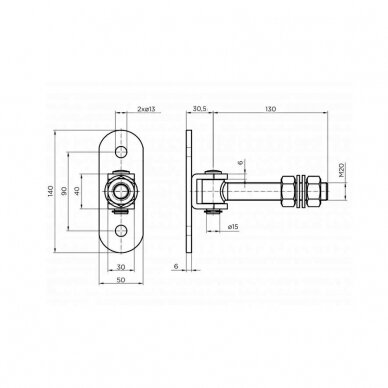

Parametras Reikšmė Prekės kodas 61.068.20 Tipas Reguliuojamas vartų vyris su tvirtinimo plokštele Sriegis M M20 Plokštelės matmenys 140×50×6 mm Matmuo A 50 mm Matmuo B 30 mm Matmuo C 140 mm Matmuo D 90 mm Matmuo E 40 mm Matmuo d Ø15 mm Plokštelės storis s 6 mm Tvirtinimo angų skaičius 2 Medžiaga Plienas Paviršiaus apsauga Cinkuotas Svoris Apie 1 kg Leistina apkrova 105 kg dviejų vyrių porai su 2 m ilgio vartų varčia Raidiniai matmenys atitinka techninio brėžinio žymėjimą. Brėžinio matmuo D neturi būti automatiškai laikomas reguliavimo eiga.
Pagrindiniai reguliuojamo vyrio M20 privalumai
- M20 reguliavimo sriegis – vartų varčios padėčiai tikslinti.
- 140×50 mm tvirtinimo plokštelė – montavimui prie tinkamos atraminės konstrukcijos.
- 6 mm plokštelės storis – standžiam tvirtinimo mazgui suformuoti.
- Dvi montavimo angos – mechaniniam tvirtinimui.
- Cinkuotas paviršius – apsaugai nuo korozijos lauko sąlygomis.
- Reguliavimas po montavimo – patogu derinant vartų tarpus ir užsidarymą.
- 105 kg leistina apkrova vyrių porai – su 2 m ilgio vartų varčia.
Kur naudojamas reguliuojamas vartų vyris 61.068.20?
Modelis 61.068.20 skirtas metaliniams varstomiems kiemo vartams, varteliams ir kitoms suderinamoms varstomoms konstrukcijoms. Jis naudojamas tada, kai reikalingas vyris su reguliuojama sriegine jungtimi ir pailga tvirtinimo plokštele.
Vyris gali būti naudojamas naujų vartų gamyboje arba keičiant esamą suderinamą vyrį. Keičiant svarbu palyginti ne tik M20 sriegį, bet ir plokštelės matmenis, montavimo angų išdėstymą bei sukimosi ašies padėtį.
Prieš pasirenkant gaminį reikia įvertinti vartų varčios masę, ilgį, atramos standumą ir numatomas eksploatavimo sąlygas.
140×50×6 mm tvirtinimo plokštelė
Vyrio plokštelė yra 140 mm ilgio, 50 mm pločio ir 6 mm storio. Jos konstrukcijoje numatytos dvi montavimo angos.
Pailga plokštelės forma leidžia išdėstyti tvirtinimo taškus išilgai atramos. Montavimo vieta turi būti pakankamai standi, kad atlaikytų vartų varčios sukuriamas apkrovas.
Varžtų ar ankerių tipas parenkamas pagal tvirtinimo angas, pagrindo medžiagą ir numatomas apkrovas. Vien plokštelės storis nenustato viso mazgo laikomosios galios.
Jeigu vyris montuojamas prie plonasienio metalinio profilio, būtina įvertinti profilio sienelės storį ir galimą papildomo sutvirtinimo poreikį.
Kaip veikia M20 reguliavimo mechanizmas?
M20 srieginė jungtis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai naudinga montuojant, kai reikia nustatyti vienodus tarpus ir tiksliai suderinti vartų užsidarymą.
Reguliavimas taip pat naudingas eksploatacijos metu. Jei pasikeičia vartų varčios padėtis, reguliuojamas vyris leidžia atlikti korekciją nekeičiant viso tvirtinimo mazgo.
Prieš reguliuojant vartų varčią būtina saugiai prilaikyti. Reguliuojant reikia išlaikyti pakankamą sriegio įsukimą, o atlikus korekciją – patikimai užfiksuoti jungtį.
Reguliavimo sriegio dydis M20 nereiškia, kad visą srieginės dalies ilgį galima naudoti kaip reguliavimo eigą.
Reguliuojamo vartų vyrio M20 montavimas
Prieš montuojant būtina patikrinti vartų varčios masę, plotį, atraminio stulpo standumą ir tvirtinimo paviršių būklę.
Plokštelę pritvirtinkite prie tinkamai paruoštos atraminės konstrukcijos. Tvirtinimo elementai turi atitikti angų matmenis, pagrindo medžiagą ir apkrovos sąlygas.
Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netikslus išdėstymas gali sukelti vartų strigimą, papildomą trintį ir spartesnį vyrio mazgo dėvėjimąsi.
Montuojant rekomenduojama laikinai prilaikyti vartų varčią, nustatyti reikiamus tarpus ir patikrinti judėjimą per visą numatytą atidarymo kampą.
Baigus montuoti reikia patikrinti plokštelės tvirtinimą, reguliavimo veržlių fiksavimą ir vartų užsidarymą.
Kokią apkrovą atlaiko reguliuojamas vyris 61.068.20?
Leistina apkrova – 105 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Ši apkrova nurodyta dviem vyriams kartu, o ne vienam vyriui. Todėl 105 kg negalima laikyti vieno vyrio apkrova arba automatiškai dvigubinti.
Ilgesnė vartų varčia sukuria didesnį lenkimo momentą, todėl šios reikšmės negalima tiesiogiai taikyti kitokio ilgio vartams.
Renkantis vyrius svarbu įvertinti ir vartų aukštį, vėjo poveikį, atraminio stulpo standumą bei tvirtinimo elementų laikomąją galią.
61.068.20 ir 61.068.18 – kuo skiriasi?
Šie du reguliuojamų vyrių modeliai turi vienodų matmenų tvirtinimo plokšteles, tačiau skiriasi sriegio dydžiu ir leistinos apkrovos reikšme.
Parametras 61.068.20 61.068.18 Sriegis M20 M18 Plokštelė 140×50×6 mm 140×50×6 mm Matmuo B 30 mm 30 mm Matmuo d Ø15 mm Ø15 mm Nors tvirtinimo plokštelių matmenys sutampa, skirtingi sriegiai reiškia, kad šių modelių negalima laikyti visiškai tarpusavyje pakeičiamais.
Kitas modelis: reguliuojamas vartų vyris M18 su 140×50 mm plokštele, 61.068.18.
Paviršiaus apsauga ir priežiūra
Vyris pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalą nuo korozijos naudojant gaminį lauko sąlygomis.
Montuojant svarbu nepažeisti apsauginės dangos. Jei ji pažeidžiama, pažeistas vietas rekomenduojama papildomai apsaugoti nuo korozijos.
Eksploatacijos metu periodiškai patikrinkite tvirtinimo elementų priveržimą, reguliavimo jungties fiksavimą ir sukimosi mazgo būklę.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.068.20 sriegis?
M20.
Kokie tvirtinimo plokštelės matmenys?
140×50 mm, storis – 6 mm.
Kiek tvirtinimo angų turi plokštelė?
Dvi.
Kokią apkrovą atlaiko šis vyris?
105 kg dviejų vyrių porai su 2 m ilgio vartų varčia.
Ar 105 kg yra vieno vyrio apkrova?
Ne. Tai dviejų vyrių poros apkrova.
Ar vartų padėtį galima reguliuoti po montavimo?
Taip. M20 srieginė jungtis leidžia koreguoti vartų varčios padėtį.
Ar 61.068.20 ir 61.068.18 plokštelės vienodos?
Taip, abiejų plokštelės yra 140×50×6 mm, tačiau skiriasi srieginės jungties dydis.
Ar vyris tinkamas lauko vartams?
Taip. Cinkuota danga padeda apsaugoti plieną nuo korozijos.
Susijusios prekės ir vartų furnitūra
M18 sriegio variantas: reguliuojamas vartų vyris M18, 61.068.18.
Kitas M20 modelis su kitokia plokštele: reguliuojamas vartų vyris M20 su 100×100×4 mm plokštele, 61.019.
Visus modelius rasite reguliuojamų vartų vyrių kategorijoje.
Kitus vyrių tipus rasite vyrių ir lankstų kategorijoje.
Visą vartų montavimo furnitūrą rasite vartų furnitūros kategorijoje.
