Reguliuojamas vartų vyris M16 su plokštelėmis 115×40 ir 75×55 mm, 61.068.16.01
1005 €Pirk daugiau, mokėk mažiau10+ vnt. – 850 € už vnt. -15%-
Reguliuojamas vartų vyris M16 su dviem plokštelėmis – 61.068.16.01

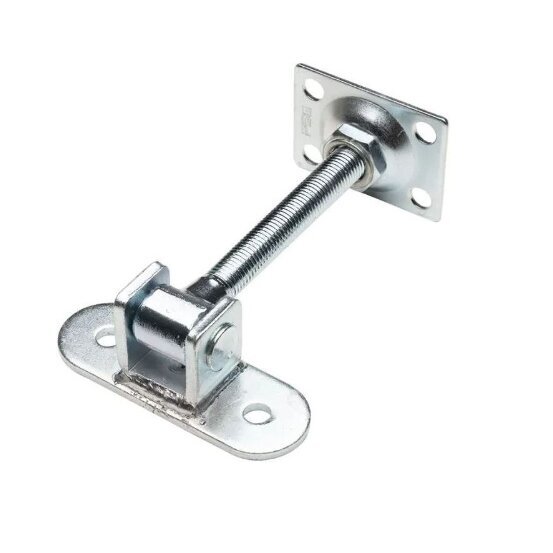

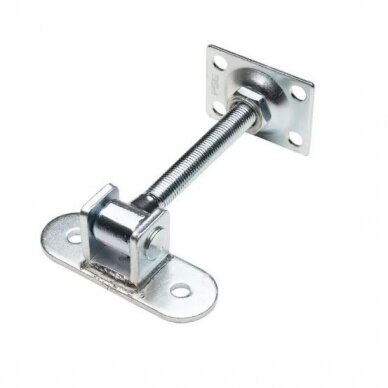

Reguliuojamas vartų vyris M16, 61.068.16.01 – plieninis vyris, skirtas metaliniams varstomiems vartams ir varteliams. Konstrukcijoje naudojama 115×40 mm pailga tvirtinimo plokštelė ir papildoma 75×55×3 mm plokštelė. M16 srieginė jungtis leidžia koreguoti vartų varčios padėtį montavimo metu ir vėliau atliekant priežiūrą.
Šis modelis tinka konstrukcijoms, kuriose reikalingas reguliuojamas vyrio mazgas su dviem tvirtinimo elementais. Pailga plokštelė ir papildoma plokštelė leidžia suformuoti jungtį pagal konkrečios atramos ir vartų rėmo geometriją.
Leistina apkrova – 100 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai. Apkrova nurodyta dviem vyriams kartu, o ne vienam vyriui.
Reguliuojamo vartų vyrio 61.068.16.01 techniniai duomenys

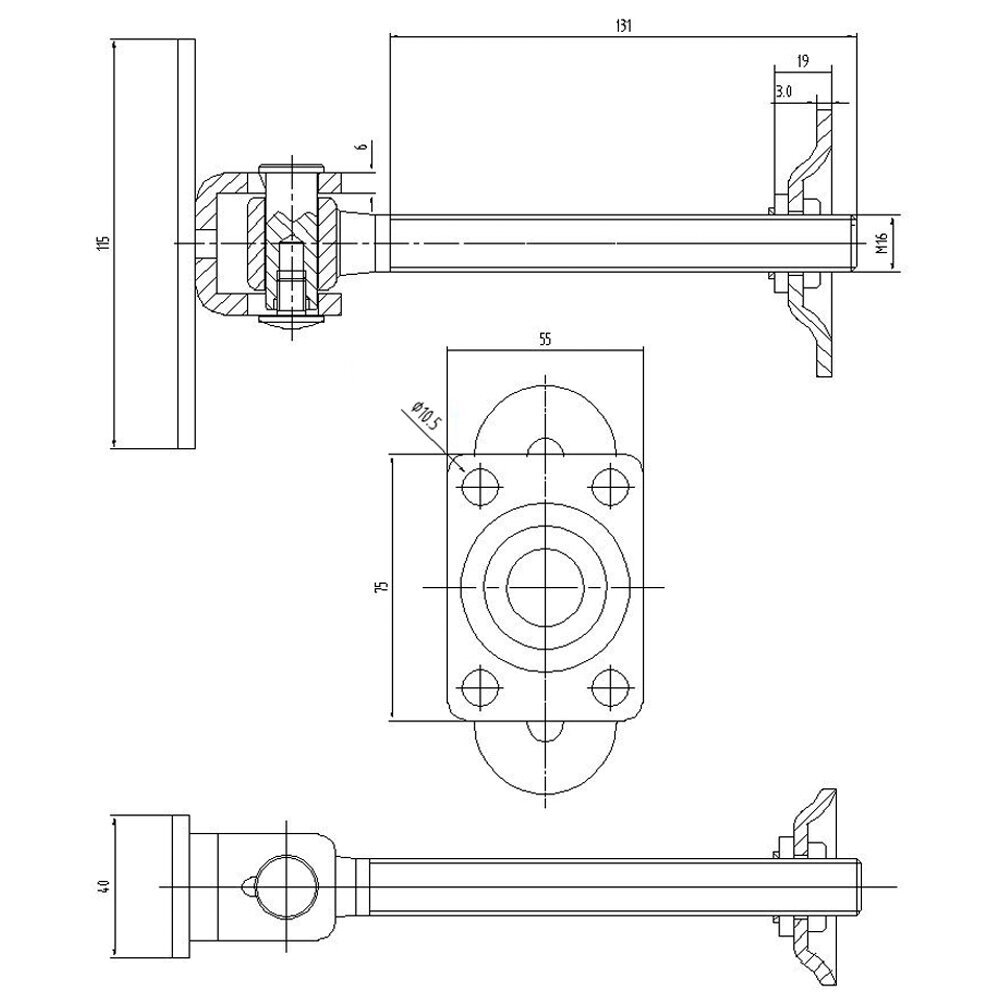

Parametras Reikšmė Prekės kodas 61.068.16.01 Tipas Reguliuojamas vartų vyris su dviem plokštelėmis Sriegis M M16 Pailga plokštelė 115×40 mm Papildoma plokštelė 75×55×3 mm Brėžinio matmuo S 4 mm Matmuo A 40 mm Matmuo C 115 mm Matmuo D 55 mm Matmuo E 75 mm Matmuo R1 55 mm Matmuo R2 37 mm Matmuo R3 75 mm Srieginės dalies ilgis Apie 131 mm Medžiaga Plienas Paviršiaus apsauga Cinkuotos srieginės dalys; kitų paviršių apsaugą patikrinti Leistina apkrova 100 kg dviejų vyrių porai su 2 m ilgio vartų varčia Raidiniai matmenys atitinka techninį brėžinį. Matmuo S nėra papildomos plokštelės storis. Srieginės dalies ilgis nėra leistina reguliavimo eiga.
Pagrindiniai reguliuojamo vartų vyrio privalumai
- M16 reguliavimo sriegis – vartų varčios padėčiai koreguoti.
- 115×40 mm pailga plokštelė – tvirtinimui prie suderinamos atraminės konstrukcijos.
- 75×55×3 mm papildoma plokštelė – papildomam montavimo mazgui suformuoti.
- Galimybė reguliuoti po montavimo – patogu derinant vartų užsidarymą.
- Plieninė konstrukcija – metalinių vartų ir vartelių sukimosi mazgui.
- 100 kg apkrova vyrių porai – kai vartų varčios ilgis yra 2 m.
Kur naudojamas reguliuojamas vartų vyris M16 su dviem plokštelėmis?
Modelis 61.068.16.01 naudojamas metaliniams varstomiems vartams, kiemo varteliams ir kitoms suderinamoms varstomoms konstrukcijoms. Jis skirtas montavimo vietoms, kuriose reikalinga reguliuojama jungtis tarp vartų varčios ir atraminio stulpo.
Dvi skirtingų matmenų plokštelės suteikia galimybę pritaikyti tvirtinimo mazgą pagal konstrukcijos geometriją. Tai aktualu gaminant naujus vartus arba keičiant esamą vyrį.
Prieš pasirenkant gaminį būtina patikrinti vartų varčios masę, plotį, atramos standumą, plokštelių matmenis ir numatomą montavimo būdą.
Kuo naudingos dvi skirtingos plokštelės?
Pailga 115×40 mm plokštelė ir papildoma 75×55×3 mm plokštelė leidžia suformuoti tvirtinimo mazgą, kuriame svarbi abiejų jungties dalių padėtis.
Ši konstrukcija skiriasi nuo reguliuojamų vyrių su viena plokštele. Todėl renkantis modelį svarbu ne tik M16 sriegis, bet ir tai, ar abi plokštelės telpa numatytose montavimo vietose.
Montuojant prie plonasienių metalinių profilių reikia įvertinti profilio sienelės standumą ir tvirtinimo elementų apkrovas. Papildoma plokštelė savaime negarantuoja pakankamos viso mazgo laikomosios galios.
M16 reguliavimo mechanizmas
M16 srieginė jungtis leidžia tikslinti vartų varčios padėtį atraminio stulpo atžvilgiu. Reguliavimas naudingas derinant tarpus, spynos ir skląsčio veikimą bei vartų užsidarymą.
Reguliuoti galima ir po montavimo, kai dėl eksploatacijos arba konstrukcijos pokyčių prireikia nedidelės padėties korekcijos.
Prieš reguliuojant vartų varčią būtina saugiai prilaikyti. Reguliavimo metu reikia išlaikyti pakankamą sriegio įsukimą, o atlikus korekciją – patikimai užfiksuoti jungtį.
Apie 131 mm srieginės dalies ilgis nėra visa reguliavimo eiga. Leistina reguliavimo padėtis priklauso nuo jungties konstrukcijos ir saugaus sriegio įsukimo.
Montavimo rekomendacijos
Prieš montuojant patikrinkite vartų varčios svorį, plotį, atraminio stulpo standumą ir tvirtinimo paviršių būklę.
Plokšteles montuokite pagal konkretaus vyrio konstrukciją ir techninį brėžinį. Tvirtinimo elementai turi atitikti montavimo angas, pagrindo medžiagą ir numatomas apkrovas.
Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netikslus išdėstymas gali sukelti vartų strigimą, papildomą trintį ir spartesnį vyrių dėvėjimąsi.
Montuojant vartų varčią rekomenduojama laikinai prilaikyti, nustatyti reikiamus tarpus ir patikrinti judėjimą per visą numatytą atidarymo kampą.
Baigus montuoti būtina patikrinti plokštelių tvirtinimą, reguliavimo veržlių fiksavimą ir sklandų vartų užsidarymą.
Kokią apkrovą atlaiko vyris 61.068.16.01?
Leistina apkrova – 100 kg dviejų vyrių porai su 2 m ilgio vartų varčia.
Ši reikšmė nurodyta dviem vyriams kartu, o ne vienam vyriui. Jos negalima automatiškai taikyti ilgesnėms vartų varčioms.
Parenkant vyrius būtina įvertinti vartų varčios masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo detalių laikomąją galią.
61.068.16.01 ir 61.068.16 – kuo skiriasi?
Abu modeliai turi M16 sriegį ir 115×40 mm pailgą plokštelę. Pagrindinis skirtumas – papildoma tvirtinimo plokštelė.
Parametras 61.068.16.01 61.068.16 Sriegis M16 M16 Pailga plokštelė 115×40 mm 115×40 mm Papildoma plokštelė 75×55×3 mm Nėra Tvirtinimo konstrukcija Su papildoma plokštele Su viena plokštele Šių modelių negalima laikyti tiesiogiai pakeičiamais nepatikrinus montavimo geometrijos ir konstrukcijos apkrovų.
Modelis be papildomos plokštelės: reguliuojamas vartų vyris M16, 61.068.16.
Paviršiaus apsauga ir priežiūra
Vyris pagamintas iš plieno. Srieginės dalys apsaugotos cinko danga, tačiau prieš montuojant reikia įvertinti ir kitų konstrukcijos dalių paviršiaus apsaugą.
Jeigu yra nepadengtų arba montavimo metu pažeistų plieno paviršių, juos būtina tinkamai apsaugoti nuo korozijos.
Eksploatacijos metu rekomenduojama periodiškai tikrinti tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir sukimosi mazgo būklę.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.068.16.01 sriegis?
M16.
Kokie tvirtinimo plokštelių matmenys?
115×40 mm ir 75×55×3 mm.
Ar vyris turi dvi plokšteles?
Taip, pailgą ir papildomą tvirtinimo plokštelę.
Koks srieginės dalies ilgis?
Apie 131 mm.
Kokią apkrovą atlaiko šis vyris?
100 kg dviejų vyrių porai su 2 m ilgio vartų varčia.
Ar 100 kg yra vieno vyrio apkrova?
Ne. Apkrova nurodyta dviejų vyrių porai.
Ar vartų padėtį galima reguliuoti po montavimo?
Taip. M16 srieginė jungtis leidžia atlikti padėties korekciją.
Ar gaminys tinkamas lauko vartams?
Taip, tačiau nepadengtus arba pažeistus plieno paviršius reikia papildomai apsaugoti nuo korozijos.
