Stumdomų vartų kreipiamasis ratukas Ø43 mm – 60.040.43
325 €Pirk daugiau, mokėk mažiau10+ vnt. – 275 € už vnt. -15%-

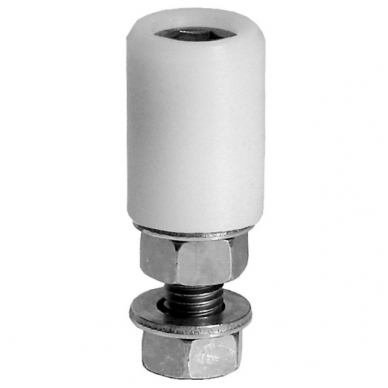

Stumdomų vartų kreipiamasis ratukas Ø43 mm, M16 – 60.040.43 yra nailoninis vartų furnitūros elementas, skirtas stumdomų vartų varčios kreipimui ir šoninės padėties stabilizavimui. Ratukas naudojamas vartų kreipimo mazguose, kuriuose besisukantis elementas kontaktuoja su judančiu vartų profiliu ir padeda išlaikyti numatytą vartų judėjimo kryptį.

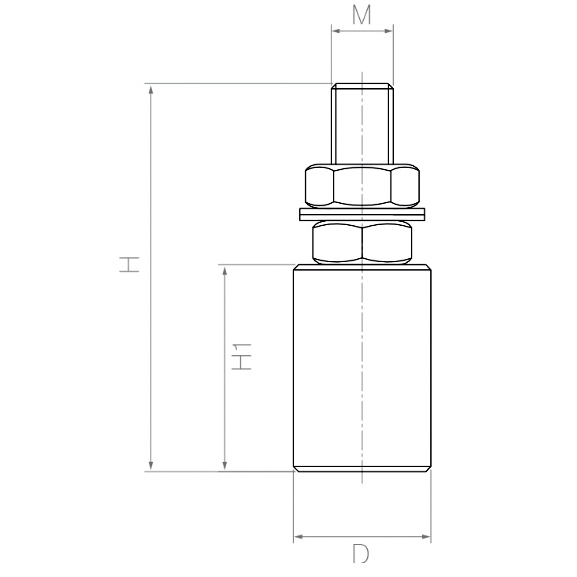

Šio modelio nurodytas skersmuo yra 43 mm, paties ratuko aukščio matmuo H1 – 35 mm, o bendras techninio brėžinio matmuo H – 75 mm. Ratukas turi M16 tvirtinimo sriegį, todėl jam būtina parinkti atitinkamą montavimo laikiklį.
Gaminys gali būti naudojamas naujai gaminamų stumdomų vartų kreipimo sistemose arba keičiant susidėvėjusį ratuką, jeigu jo matmenys ir tvirtinimas atitinka esamą konstrukciją.
Svarbu: parduodamas atskiras kreipiamasis ratukas. Montavimo laikiklis į komplektą neįeina.
Techniniai duomenys
- Prekės kodas: 60.040.43
- Gaminio tipas: stumdomų vartų kreipiamasis ratukas
- Ratuko skersmuo (D): Ø43 mm
- Bendras matmuo (H): 75 mm
- Ratuko aukščio matmuo (H1): 35 mm
- Tvirtinimo sriegis (M): M16
- Medžiaga: nailonas (plastikas)
- Svoris: 0,14 kg
- Komplektacija: atskiras kreipiamasis ratukas be laikiklio
- Paskirtis: stumdomų vartų kreipimas ir šoninės padėties stabilizavimas
Kam naudojamas Ø43 mm kreipiamasis ratukas?
Kreipiamasis ratukas yra stumdomų vartų kreipimo sistemos dalis. Jo pagrindinė funkcija – padėti išlaikyti vartų varčią numatytoje judėjimo trajektorijoje ir riboti nepageidaujamą šoninį judėjimą.
Vartams atsidarant arba užsidarant, ratukas sukasi kontaktuodamas su judančiu vartų profiliu. Tinkamai parinktas ir sumontuotas kreipiamasis elementas padeda sumažinti slydimo trintį bei tiesioginį metalinių konstrukcijos dalių kontaktą.
Pagrindinės funkcijos:
- Vartų judėjimo krypties palaikymas – padeda išlaikyti taisyklingą vartų trajektoriją.
- Šoninės padėties stabilizavimas – riboja nepageidaujamą vartų varčios svyravimą.
- Trinties mažinimas – besisukantis ratukas sumažina slydimą kontaktinėje vietoje.
- Kreipimo sistemos komplektavimas – naudojamas su tinkamai parinktu montavimo laikikliu.
- Vartų remontas – gali pakeisti susidėvėjusį ratuką, jeigu sutampa techniniai parametrai.
Kreipiamasis ratukas nėra skirtas pagrindiniam vartų svoriui laikyti. Vartų svorį turi perimti tam skirti atraminiai vartų sistemos elementai.
Nailoninis kreipiamasis ratukas Ø43 × 35 mm
60.040.43 modelio nurodytas ratuko skersmuo yra 43 mm, o ratuko aukščio matmuo – 35 mm. Šie parametrai svarbūs nustatant ratuko kontaktinę padėtį ir reikalingą montavimo erdvę.
Nailonas naudojamas mechaniniuose kreipimo elementuose, kuriuose reikalingas besisukantis kontaktas su kitu paviršiumi. Plastikinis ratuko paviršius padeda išvengti tiesioginio metalo kontakto su metalu.
Tinkamai sureguliuotas ratukas gali padėti sumažinti kontaktinį triukšmą. Faktinis veikimas priklauso nuo vartų profilio, montavimo tikslumo ir naudojimo sąlygų.
M16 tvirtinimas – svarbus pasirinkimo kriterijus
Šis kreipiamasis ratukas turi M16 tvirtinimo sriegį. Tai vienas svarbiausių parametrų, kurį būtina patikrinti prieš perkant ratuką ar jo montavimo laikiklį.
Dalis mažesnio skersmens 60.040 serijos ratukų turi M12 tvirtinimą, o 60.040.43 ir 60.040.05 modeliai – M16. Todėl ne visi šios serijos ratukai gali būti montuojami į tuos pačius laikiklius.
Jeigu keičiate seną kreipiamąjį ratuką, rekomenduojama patikrinti:
- Ratuko išorinį skersmenį.
- Tvirtinimo sriegį – M16.
- Ratuko aukščio matmenį – 35 mm.
- Bendrą konstrukcijos aukščio matmenį – 75 mm.
- Laikiklio angos dydį ir montavimo geometriją.
- Ratuko kontaktinę padėtį vartų profilio atžvilgiu.
Kokiems vartams tinka 60.040.43?
Šis modelis skirtas stumdomų vartų kreipimo sistemoms, kuriose numatytas atitinkamo skersmens ratukas su M16 tvirtinimu.
- Savilaikiai stumdomi vartai – vartų varčios kreipimo mazgams.
- Naujų vartų gamyba – komplektuojant kreipimo sistemą.
- Stumdomų vartų remontas – keičiant susidėvėjusį kreipiamąjį ratuką.
- Individualūs vartų projektai – kai numatytas atitinkamas ratuko skersmuo ir M16 tvirtinimas.
Gaminio tinkamumas konkrečiai vartų sistemai priklauso nuo vartų profilio, montavimo vietos, laikiklio konstrukcijos ir kitų techninių matmenų.
Kaip pasirinkti tinkamą laikiklį?
Renkantis laikiklį 60.040.43 ratukui būtina atsižvelgti į M16 tvirtinimą. Laikiklio tvirtinimo anga turi būti tinkama pasirinktam ratukui, o jo konstrukcija – užtikrinti taisyklingą ratuko padėtį vartų profilio atžvilgiu.
Neužtenka pasirinkti vien panašios formos laikiklį. Taip pat reikia patikrinti jo tvirtinimo vietą, konstrukcijos standumą ir ratuko laisvą sukimąsi.
Atkreipkite dėmesį: mažesniam tvirtinimo sriegiui pritaikyti laikikliai nebūtinai tinka M16 ratukui. Prieš komplektuojant rekomenduojama patikrinti visus techninius parametrus.
60.040 serijos kreipiamieji ratukai – modelių palyginimas
Ginoris asortimente yra keli skirtingo skersmens ir tvirtinimo tipo kreipiamieji ratukai. Renkantis tinkamą modelį svarbu įvertinti ne tik skersmenį, bet ir sriegį bei aukščio matmenis.
- 60.040 – kreipiamasis ratukas Ø25 mm, M12.
- 60.040.01 – kreipiamasis ratukas Ø30 mm, M12.
- 60.040.02 – kreipiamasis ratukas Ø32 mm, M12.
- 60.040.33 – kreipiamasis ratukas Ø33 mm, M12.
- 60.040.03 – kreipiamasis ratukas Ø35 mm, M12.
- 60.040.05 – kreipiamasis ratukas Ø40 mm, M16.
- 60.040.43 – kreipiamasis ratukas Ø43 mm, M16.
- 60.040.31 – kreipiamasis ratukas Ø31 mm, M10.
60.040.05 ir 60.040.43 turi vienodą M16 tvirtinimo sriegį, tačiau skiriasi ratuko skersmeniu. Todėl vienodas sriegis savaime negarantuoja, kad abu modeliai gali būti naudojami toje pačioje montavimo vietoje.
Kaip montuoti Ø43 mm kreipiamąjį ratuką?
60.040.43 montuojamas prie tinkamo vartų kreipimo sistemos laikiklio, pritaikyto M16 tvirtinimui.
- Patikrinkite vartų profilio ir kreipimo mazgo matmenis.
- Parinkite tinkamą laikiklį su M16 tvirtinimu.
- Nustatykite ratuko montavimo vietą.
- Patikimai pritvirtinkite laikiklį prie atraminės konstrukcijos.
- Sumontuokite kreipiamąjį ratuką.
- Įsitikinkite, kad ratukas laisvai sukasi.
- Sureguliuokite jo kontaktą su vartų profiliu.
- Patikrinkite visą vartų atidarymo ir uždarymo eigą.
Montavimo rekomendacija: ratukas turi padėti stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Per didelis spaudimas gali padidinti trintį ir paspartinti kreipimo elementų dėvėjimąsi.
Dažniausiai užduodami klausimai
Koks yra 60.040.43 kreipiamojo ratuko skersmuo?
Ginoris prekės techniniuose duomenyse nurodytas 43 mm skersmuo.
Koks šio ratuko tvirtinimo sriegis?
60.040.43 turi M16 tvirtinimo sriegį.
Koks ratuko aukštis?
Paties ratuko aukščio matmuo H1 yra 35 mm, o bendras techninio brėžinio matmuo H – 75 mm.
Iš kokios medžiagos pagamintas ratukas?
Ratukas pagamintas iš nailono (plastiko).
Ar ratukas parduodamas kartu su laikikliu?
Ne. Tai atskiras kreipiamasis ratukas. Laikiklį reikia pasirinkti papildomai.
Ar 60.040.43 galima pakeisti 60.040.05 ratuku?
Ne visais atvejais. Abu modeliai turi M16 tvirtinimą, tačiau skiriasi ratuko skersmeniu. Būtina patikrinti kreipimo mazgo matmenis.
Ar galima naudoti laikiklį, skirtą M12 ratukui?
Ne be papildomo suderinamumo patikrinimo. Šiam modeliui reikalingas M16 tvirtinimą atitinkantis montavimo sprendimas.
Ar ratukas skirtas pagrindiniam vartų svoriui laikyti?
Ne. Tai kreipiamasis elementas, skirtas vartų varčios judėjimui nukreipti ir stabilizuoti.
Ar 60.040.43 tinka vartų remontui?
Taip, jeigu ratuko skersmuo, sriegis ir kiti matmenys atitinka esamą vartų kreipimo sistemą.
Kur įsigyti kreipiamąjį ratuką Ø43 mm?
Stumdomų vartų kreipiamąjį ratuką Ø43 mm, M16 – 60.040.43 galite įsigyti Ginoris elektroninėje parduotuvėje.
Gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemas. Prieš užsakant rekomenduojama patikrinti techninius matmenis ir pasirinkto montavimo laikiklio suderinamumą.
