• Stumdomų vartų kreipiamasis ratukas Ø32 mm– 60.040.02

    260 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 220 € už vnt. -15%
    Į krepšelį

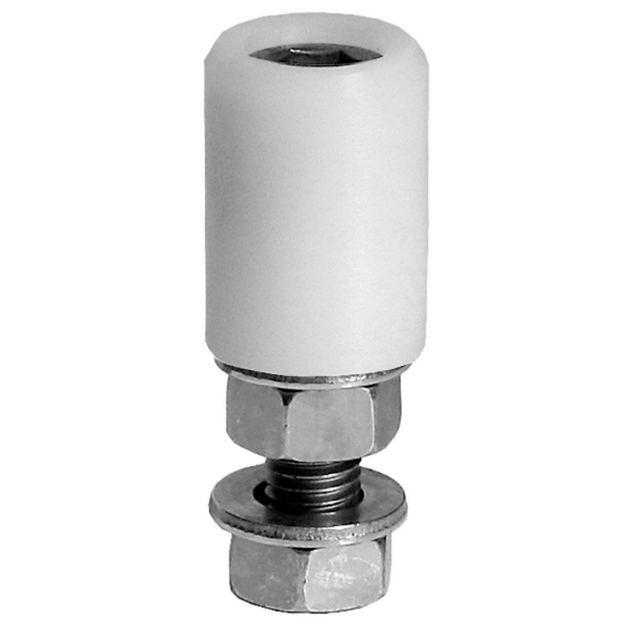

  • Stumdomų vartų kreipiamasis ratukas Ø32 mm, M12 – 60.040.02 yra nailoninis vartų furnitūros elementas, skirtas stumdomų vartų varčios kreipimui ir šoninės padėties stabilizavimui. Ratukas naudojamas kreipimo mazguose, kuriuose svarbu išlaikyti tinkamą vartų judėjimo trajektoriją ir sumažinti nepageidaujamą šoninį judėjimą.

    Šio modelio skersmuo yra 32 mm, techninio brėžinio matmuo H – 75 mm, H1 – 35 mm, o tvirtinimo sriegis – M12. Baltas plastikinis ratukas gali būti naudojamas naujų stumdomų vartų gamybai arba susidėvėjusiam kreipimo elementui pakeisti.

    Svarbu: parduodamas atskiras kreipiamasis ratukas. Kampinis montavimo laikiklis pasirenkamas ir įsigyjamas papildomai.

    Techniniai duomenys

    • Prekės kodas: 60.040.02
    • Gaminio tipas: stumdomų vartų kreipiamasis ratukas
    • Ratuko skersmuo (D): Ø32 mm
    • Matmuo H: 75 mm
    • Matmuo H1: 35 mm
    • Tvirtinimo sriegis (M): M12
    • Medžiaga: nailonas (plastikas)
    • Spalva: balta
    • Svoris: 0,13 kg
    • Paskirtis: stumdomų vartų kreipimas ir stabilizavimas
    • Komplektacija: atskiras kreipiamasis ratukas be laikiklio

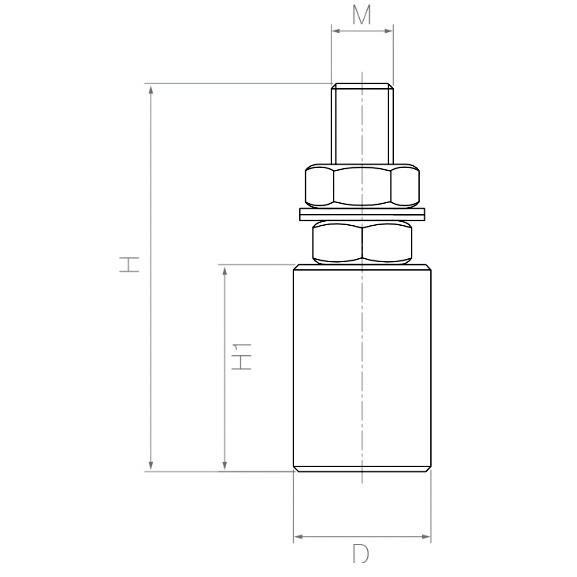

    H ir H1 yra techninio brėžinio matmenys. Prieš užsakant rekomenduojama palyginti juos su esamo kreipimo mazgo matmenimis.

    Kam naudojamas Ø32 mm kreipiamasis ratukas?

    Kreipiamasis ratukas naudojamas stumdomų vartų kreipimo sistemoje. Jo pagrindinė paskirtis – padėti išlaikyti judančią vartų varčią numatytoje padėtyje ir riboti jos šoninį svyravimą.

    Vartams atsidarant arba užsidarant, ratukas sukasi kontaktuodamas su vartų profiliu. Tinkamai parinktas ir sumontuotas ratukas padeda sumažinti slydimo trintį bei išvengti tiesioginio metalinių konstrukcijos elementų kontakto.

    Pagrindinės funkcijos:

    • Vartų stabilizavimas – padeda riboti nepageidaujamą varčios judėjimą į šonus.
    • Judėjimo krypties palaikymas – padeda išlaikyti numatytą vartų trajektoriją.
    • Mažesnė slydimo trintis – besisukantis ratukas kontaktuoja su judančiu profiliu.
    • Kreipimo mazgo komplektavimas – gali būti montuojamas su tinkamu atskirai pasirinktu laikikliu.
    • Vartų remontas – gali būti naudojamas susidėvėjusiam ratukui pakeisti.

    Kreipiamasis ratukas nėra skirtas pagrindiniam vartų svoriui laikyti. Vartų svorį turi perimti tam skirta atraminė sistema.

    Nailoninis ratukas – kontaktui su vartų profiliu

    60.040.02 ratukas pagamintas iš nailono (plastiko). Tokia medžiaga naudojama mechaniniuose kreipimo elementuose, kuriuose svarbus besisukantis kontaktas su kitu paviršiumi.

    Plastikinis kontaktinis paviršius padeda išvengti tiesioginio metalo kontakto su metalu. Tinkamai sureguliuotas ratukas gali padėti sumažinti trintį ir kontaktinį triukšmą.

    Ratuko eksploatavimo sąlygos priklauso nuo vartų konstrukcijos, apkrovų, montavimo tikslumo ir naudojimo intensyvumo.

    Ø32 mm skersmuo ir M12 tvirtinimas

    Šio modelio skersmuo yra 32 mm, o tvirtinimo sriegis – M12. Abu parametrai svarbūs renkantis naują ratuką arba keičiant esamą.

    Techniniame brėžinyje taip pat nurodyti H – 75 mm ir H1 – 35 mm matmenys. Prieš montuojant būtina įvertinti viso kreipimo mazgo geometriją ir ratuko kontaktinio paviršiaus padėtį.

    Vien panašios išvaizdos arba tokio pat skersmens nepakanka suderinamumui nustatyti. Reikia patikrinti ir tvirtinimo sriegį bei kitus matmenis.

    Kokiems vartams tinka 60.040.02?

    60.040.02 skirtas stumdomų vartų kreipimo sistemoms, kuriose numatytas Ø32 mm kreipiamasis ratukas su M12 tvirtinimu.

    • Savilaikiai stumdomi vartai – vartų varčios kreipimo mazgams.
    • Naujų vartų gamyba – komplektuojant kreipimo sistemą.
    • Stumdomų vartų remontas – keičiant susidėvėjusį kreipiamąjį ratuką.
    • Individualūs vartų projektai – kai reikalingas atitinkamų matmenų kreipimo elementas.

    Ratuko tinkamumas konkretiems vartams priklauso nuo vartų profilio formos, montavimo vietos ir pasirinkto laikiklio konstrukcijos.

    Kaip pasirinkti kreipiamojo ratuko laikiklį?

    60.040.02 ratukas turi M12 tvirtinimą, todėl renkantis laikiklį būtina patikrinti jo tvirtinimo angos matmenis, ratuko padėtį ir viso kreipimo mazgo geometriją.

    Ginoris asortimente yra trys 100 × 60 mm kampinių kreipiamojo ratuko laikiklių variantai:

    Prieš komplektuojant: patikrinkite pasirinkto laikiklio suderinamumą su 60.040.02 ratuko M12 tvirtinimu. Laikikliai parduodami atskirai.

    60.040 serijos ratukai – kurį skersmenį pasirinkti?

    Ginoris asortimente yra keli tos pačios paskirties kreipiamieji ratukai, kurie skiriasi skersmeniu ir kai kuriais tvirtinimo matmenimis.

    Visų trijų išvardytų modelių techninio brėžinio H matmuo yra 75 mm, o H1 – 35 mm. Tačiau skirtingas ratuko skersmuo turi įtakos jo kontaktinei padėčiai, todėl modelį būtina rinktis pagal vartų konstrukciją.

    Jeigu keičiate seną ratuką, rekomenduojama pasirinkti modelį pagal esamo gaminio kodą arba palyginti jo techninius matmenis.

    Kreipiamojo ratuko montavimas

    60.040.02 ratukas montuojamas prie tinkamo kreipiamojo ratuko laikiklio pagal vartų konstrukcijos sprendimą.

    1. Nustatykite ratuko montavimo vietą.
    2. Patikrinkite vartų profilio ir kreipimo mazgo matmenis.
    3. Pasirinkite su M12 tvirtinimu suderinamą laikiklį.
    4. Patikimai pritvirtinkite laikiklį prie atraminės konstrukcijos.
    5. Sumontuokite Ø32 mm kreipiamąjį ratuką.
    6. Patikrinkite, ar ratukas laisvai sukasi.
    7. Nustatykite tinkamą ratuko kontaktą su vartų profiliu.
    8. Išbandykite visą vartų atidarymo ir uždarymo eigą.

    Montavimo rekomendacija: ratukas turi padėti stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkama montavimo padėtis gali padidinti trintį ir pagreitinti kreipimo elementų dėvėjimąsi.

    Dažniausiai užduodami klausimai

    Koks yra 60.040.02 kreipiamojo ratuko skersmuo?

    Ratuko skersmuo yra 32 mm.

    Koks šio ratuko tvirtinimo sriegis?

    Ratukas turi M12 tvirtinimo sriegį.

    Kokie yra ratuko aukščio matmenys?

    Techninio brėžinio H matmuo yra 75 mm, o H1 – 35 mm.

    Iš kokios medžiagos pagamintas ratukas?

    Ratukas pagamintas iš nailono (plastiko).

    Ar kreipiamasis ratukas parduodamas kartu su laikikliu?

    Ne. 60.040.02 yra atskiras kreipiamasis ratukas. Laikiklį reikia pasirinkti papildomai.

    Ar galima Ø32 mm ratuką pakeisti Ø30 mm ratuku?

    Ne visais atvejais. Nors abu modeliai turi M12 tvirtinimą, jų skersmenys skiriasi, todėl būtina patikrinti kreipimo mazgo matmenis.

    Ar ratukas skirtas pagrindiniam vartų svoriui laikyti?

    Ne. Tai kreipiamasis elementas, skirtas vartų varčios judėjimui nukreipti ir stabilizuoti.

    Ar ratukas tinka stumdomų vartų remontui?

    Taip, jeigu jo matmenys ir tvirtinimas atitinka esamą kreipimo sistemą.

    Kur įsigyti kreipiamąjį ratuką Ø32 mm?

    Stumdomų vartų kreipiamąjį ratuką Ø32 mm, M12 – 60.040.02 galite įsigyti Ginoris elektroninėje parduotuvėje.

    Šis gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemas. Prieš užsakant rekomenduojama patikrinti techninius matmenis ir pasirinkto laikiklio suderinamumą.
