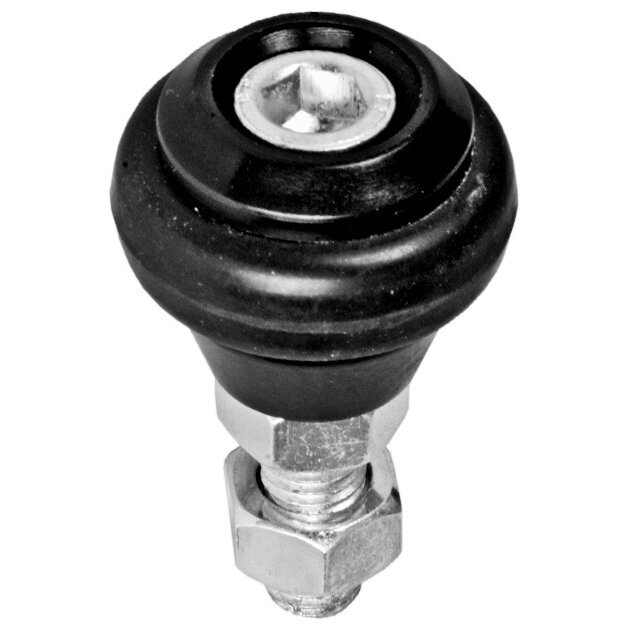

Stumdomų vartų kreipiamasis ratukas Ø31 mm– 60.040.31
230 €Pirk daugiau, mokėk mažiau10+ vnt. – 195 € už vnt. -15%-
Stumdomų vartų kreipiamasis ratukas Ø31 mm, M10 – 60.040.31 yra vartų furnitūros elementas, skirtas stumdomų vartų varčios judėjimui nukreipti ir stabilizuoti. Ratukas naudojamas viršutinėje vartų kreipimo sistemoje, kur padeda išlaikyti tinkamą vartų judėjimo trajektoriją ir sumažinti nepageidaujamą šoninį svyravimą.

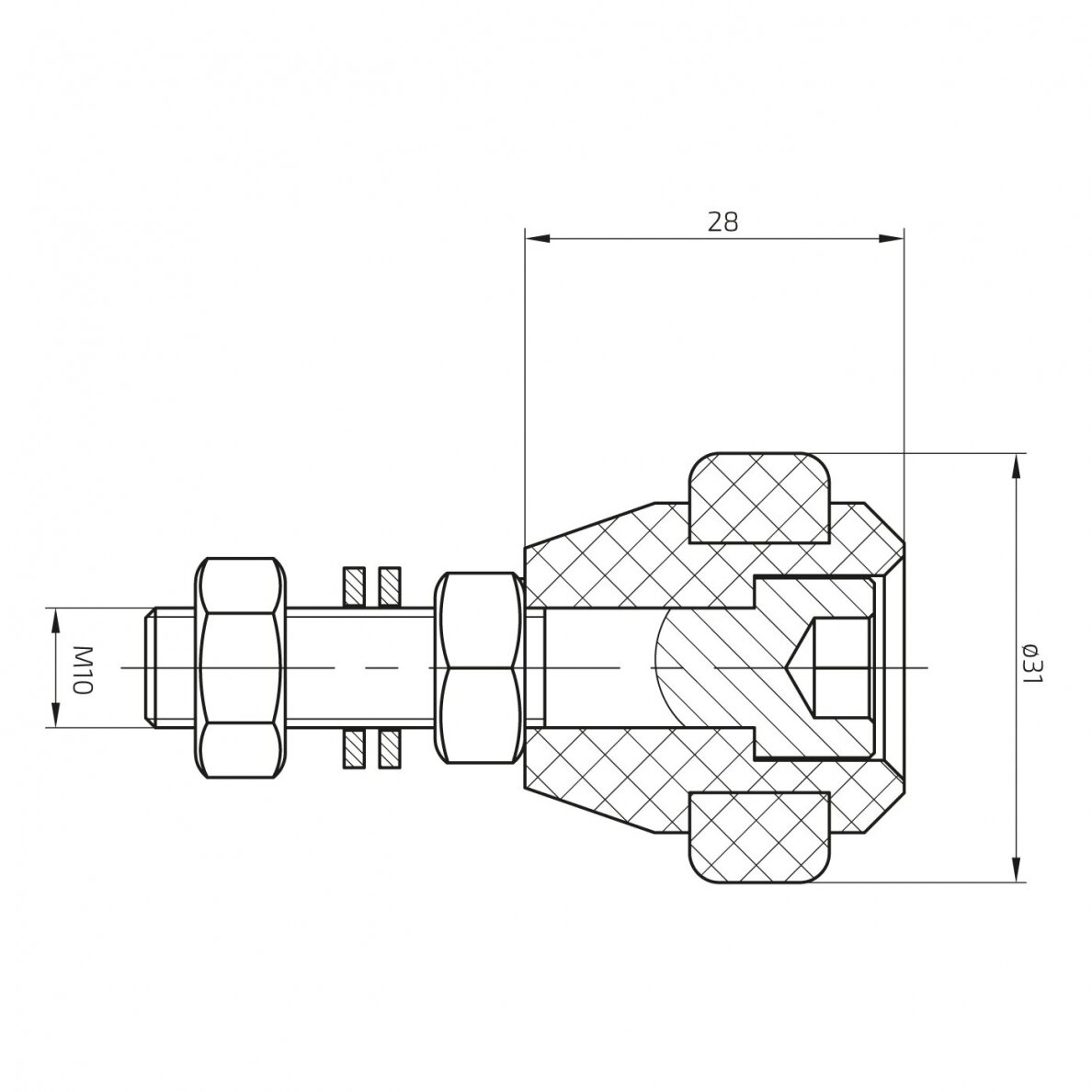

Šio kreipiamojo ratuko skersmuo yra 31 mm, techninio brėžinio matmuo H – 60 mm, o tvirtinimo sriegis – M10. Ratukas gali būti komplektuojamas su atskirai parduodamais 100 × 60 mm kampiniais laikikliais.
Šiam ratukui tinkami trys Ginoris laikikliai: cinkuotas 60.041, antracito RAL 7016 – 60.041.7016 ir juodas RAL 9005 – 60.041.9005. Tai leidžia pasirinkti ne tik tinkamą tvirtinimo elementą, bet ir jo spalvą pagal vartų konstrukciją.
Techniniai duomenys
- Prekės kodas: 60.040.31
- Gaminio tipas: stumdomų vartų kreipiamasis ratukas
- Ratuko skersmuo (A): Ø31 mm
- Matmuo H: 60 mm
- Matmuo H1: 28 mm
- Tvirtinimo sriegis (M): M10
- Svoris: 0,08 kg
- Paskirtis: stumdomų vartų kreipimas ir šoninės padėties stabilizavimas
- Komplektacija: atskiras kreipiamasis ratukas be kampinio laikiklio
Matmenys pateikiami pagal gaminio techninius duomenis. Prieš montuojant rekomenduojama patikrinti techninį brėžinį ir numatytą ratuko tvirtinimo vietą.
Kam naudojamas stumdomų vartų kreipiamasis ratukas?
Kreipiamasis ratukas naudojamas stumdomų vartų kreipimo mazge. Jo paskirtis – padėti išlaikyti vartų varčią numatytoje judėjimo trajektorijoje ir riboti šoninį judėjimą.
Vartams atsidarant arba užsidarant, ratukas kontaktuoja su judančiu vartų profiliu ir sukasi kartu su jo judėjimu. Taip sumažinama slydimo trintis kontaktinėje vietoje.
Pagrindinės kreipiamojo ratuko funkcijos:
- Vartų stabilizavimas – padeda riboti nepageidaujamą varčios judėjimą į šonus.
- Judėjimo krypties palaikymas – padeda išlaikyti tinkamą vartų trajektoriją.
- Mažesnė slydimo trintis – besisukantis ratukas kontaktuoja su judančia vartų konstrukcija.
- Galimybė komplektuoti atskirai – ratukui galima pasirinkti tinkamą kampinį laikiklį.
- Patogus remontas – galima pakeisti kreipiamąjį ratuką nekeičiant viso kreipimo mazgo, jeigu kitos dalys yra tinkamos naudoti.
Kreipiamasis ratukas nėra skirtas pagrindiniam vartų svoriui laikyti. Jo funkcija – nukreipti ir stabilizuoti vartų konstrukciją.
Ø31 mm ratukas su M10 tvirtinimo sriegiu
60.040.31 modelio ratuko skersmuo yra 31 mm, o tvirtinimo sriegis – M10. Šie parametrai svarbūs renkantis tinkamą vartų kreipimo elementą ir jo montavimo laikiklį.
Ratuko matmenys turi atitikti vartų profilio formą bei kreipimo sistemos geometriją. Netinkamai parinktas ratukas gali kliudyti judančiai konstrukcijai arba netinkamai kontaktuoti su kreipiamu paviršiumi.
Prieš perkant rekomenduojama patikrinti ratuko skersmenį, tvirtinimo sriegį, turimą montavimo erdvę ir techninio brėžinio matmenis.
Tinkami 60.040.31 kreipiamojo ratuko laikikliai
60.040.31 kreipiamasis ratukas tinka trims Ginoris 100 × 60 mm kampinių laikiklių variantams. Visi jie skirti kreipiamojo ratuko tvirtinimui, tačiau skiriasi paviršiaus apdaila ir spalva.

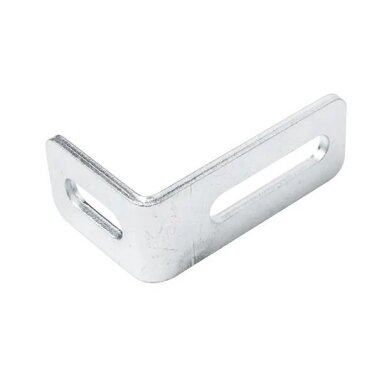

- 60.041 – cinkuotas kreipiamojo ratuko laikiklis 100 × 60 mm. Tinka, kai pageidaujama įprastos metalinės spalvos furnitūros.
- 60.041.7016 – antracito RAL 7016 kreipiamojo ratuko laikiklis 100 × 60 mm. Tinka antracito spalvos vartų konstrukcijoms.
- 60.041.9005 – juodas RAL 9005 kreipiamojo ratuko laikiklis 100 × 60 mm. Tinka juodų vartų kreipimo mazgui komplektuoti.
Svarbu: visi trys laikikliai parduodami atskirai. Užsakant 60.040.31 ratuką, norimą laikiklį reikia papildomai įsidėti į prekių krepšelį.
Kaip sukomplektuoti stumdomų vartų kreipimo mazgą?
Norint įrengti kreipimo mazgą su 60.040.31 ratuku, pirmiausia reikia įvertinti vartų konstrukciją ir numatytą tvirtinimo vietą.
Pagrindiniai komponentai:
- Kreipiamasis ratukas 60.040.31 – Ø31 mm ratukas su M10 tvirtinimo sriegiu.
- Kampinis laikiklis 60.041, 60.041.7016 arba 60.041.9005 – pasirenkamas pagal pageidaujamą paviršiaus apdailą.
- Montavimo tvirtinimo elementai – parenkami pagal vartų atraminės konstrukcijos medžiagą ir montavimo sąlygas.
Prieš montuojant būtina įsitikinti, kad ratuko padėtis atitinka vartų profilio geometriją ir kad vartai galės laisvai judėti per visą atidarymo bei uždarymo eigą.
Kokiems stumdomiems vartams tinka Ø31 mm kreipiamasis ratukas?
60.040.31 ratukas gali būti naudojamas stumdomų vartų kreipimo sistemose, kuriose reikalingas 31 mm skersmens kreipiamasis elementas su M10 tvirtinimu.
Jis gali būti naudojamas:
- Savilaikiuose stumdomuose vartuose – viršutinės vartų varčios dalies kreipimui.
- Naujai gaminamuose vartuose – komplektuojant kreipimo sistemą.
- Remontuojamuose vartuose – keičiant susidėvėjusį kreipiamąjį ratuką.
- Individualiose vartų konstrukcijose – kai ratuko matmenys ir tvirtinimas atitinka projektą.
Ratuko tinkamumas priklauso nuo vartų profilio matmenų, montavimo vietos ir kreipimo mazgo konstrukcijos.
Kreipiamojo ratuko montavimas
60.040.31 ratukas montuojamas prie tinkamo kampinio laikiklio, kuris pritvirtinamas prie vartų atraminės konstrukcijos.
Rekomenduojama montavimo eiga:
- Nustatykite kreipiamojo ratuko montavimo vietą.
- Patikrinkite vartų profilio matmenis ir kreipimo sistemos geometriją.
- Pasirinkite tinkamą 60.041 serijos laikiklį.
- Parinkite tvirtinimo elementus pagal montavimo pagrindą.
- Patikimai pritvirtinkite kampinį laikiklį.
- Sumontuokite Ø31 mm kreipiamąjį ratuką.
- Patikrinkite, ar ratukas laisvai sukasi.
- Nustatykite tinkamą ratuko kontaktą su vartų profiliu.
- Patikrinkite vartų judėjimą per visą atidarymo ir uždarymo eigą.
Montavimo rekomendacija: ratukas turi padėti stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkama montavimo padėtis gali padidinti trintį ir pagreitinti kreipimo elementų dėvėjimąsi.
Kaip pasirinkti tinkamą kreipiamąjį ratuką?
Renkantis kreipiamąjį ratuką svarbu įvertinti:
- Ratuko skersmenį: Ø31 mm.
- Tvirtinimo sriegį: M10.
- Techninius matmenis: H – 60 mm, H1 – 28 mm.
- Laikiklio suderinamumą: galima rinktis iš trijų 60.041 serijos laikiklių.
- Vartų profilio formą: ratukas turi tinkamai kontaktuoti su kreipiamu paviršiumi.
- Montavimo vietą: turi būti pakankamai erdvės ratukui ir jo laikikliui.
Jeigu keičiate seną ratuką, rekomenduojama palyginti visus techninius matmenis, o ne vien skersmenį.
Dažniausiai užduodami klausimai
Koks yra 60.040.31 kreipiamojo ratuko skersmuo?
Ratuko skersmuo yra 31 mm.
Koks šio ratuko tvirtinimo sriegis?
Ratukas turi M10 tvirtinimo sriegį.
Ar ratukas parduodamas kartu su laikikliu?
Ne. 60.040.31 yra atskiras kreipiamasis ratukas. Kampinį laikiklį reikia įsigyti papildomai.
Kokie laikikliai tinka 60.040.31 ratukui?
Šiam ratukui tinka trys 100 × 60 mm kampiniai laikikliai: cinkuotas 60.041, antracito RAL 7016 – 60.041.7016 ir juodas RAL 9005 – 60.041.9005.
Ar galima pasirinkti laikiklio spalvą?
Taip. Galima rinktis cinkuotą, antracito RAL 7016 arba juodą RAL 9005 laikiklį.
Ar kreipiamasis ratukas laiko pagrindinį vartų svorį?
Ne. Jo paskirtis – kreipti ir stabilizuoti vartų varčią. Pagrindinį vartų svorį laiko tam skirti atraminiai elementai.
Ar ratukas tinka esamų stumdomų vartų remontui?
Taip, jeigu jo matmenys ir tvirtinimas atitinka esamos kreipimo sistemos konstrukciją.
Kur įsigyti stumdomų vartų kreipiamąjį ratuką Ø31 mm?
Stumdomų vartų kreipiamąjį ratuką Ø31 mm su M10 tvirtinimu – 60.040.31 galite įsigyti Ginoris elektroninėje parduotuvėje.
Ratukas skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemą. Kartu galite pasirinkti tinkamą cinkuotą, antracito arba juodą 60.041 serijos kampinį laikiklį.
