Stumdomų vartų kreipiamasis ratukas Ø25 mm – 60.040
245 €Pirk daugiau, mokėk mažiau10+ vnt. – 205 € už vnt. -16%-

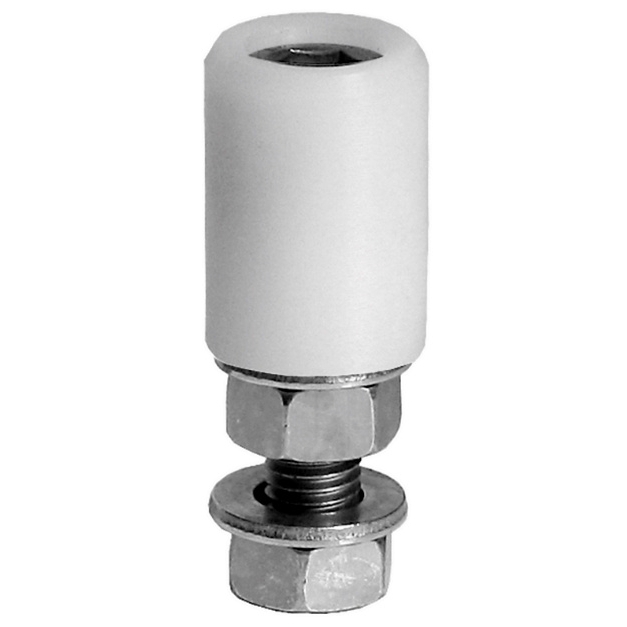

Stumdomų vartų kreipiamasis ratukas Ø25 mm, M12 – 60.040 yra nailoninis vartų furnitūros elementas, skirtas stumdomų vartų varčios kreipimui ir šoninės padėties stabilizavimui. Ratukas naudojamas vartų kreipimo mazguose, kuriuose svarbu užtikrinti taisyklingą vartų judėjimo kryptį.
Šio modelio ratuko skersmuo yra 25 mm, techninio brėžinio aukščio matmuo H – 75 mm, o tvirtinimo sriegis – M12. Kompaktiškas ratukas gali būti naudojamas naujai gaminamose stumdomų vartų sistemose arba keičiant susidėvėjusį kreipimo elementą.
Svarbu: tai atskiras kreipiamasis ratukas. Montavimo laikiklis turi būti parenkamas pagal ratuko tvirtinimo matmenis ir vartų konstrukciją.
Techniniai duomenys
- Prekės kodas: 60.040
- Gaminio tipas: stumdomų vartų kreipiamasis ratukas
- Ratuko skersmuo (A): Ø25 mm
- Matmuo H: 75 mm
- Matmuo H1: 35 mm
- Tvirtinimo sriegis (M): M12
- Ratuko medžiaga: nailonas (poliamidas)
- Paskirtis: stumdomų vartų kreipimas ir stabilizavimas
H ir H1 reikšmės nurodytos pagal gaminio techninį brėžinį. Renkantis ratuką rekomenduojama patikrinti visus matmenis ir suderinamumą su montavimo laikikliu.
Kam naudojamas stumdomų vartų kreipiamasis ratukas?
Kreipiamasis ratukas yra stumdomų vartų kreipimo sistemos dalis. Jo pagrindinė funkcija – padėti išlaikyti vartų varčią numatytoje judėjimo trajektorijoje ir riboti nepageidaujamą šoninį judėjimą.
Vartams atsidarant arba užsidarant, ratukas sukasi kontaktuodamas su judančiu vartų profiliu. Tinkamai sumontuotas kreipimo elementas sumažina slydimo trintį ir padeda išvengti tiesioginio metalinių paviršių kontakto.
Pagrindinės funkcijos:
- Stumdomų vartų varčios šoninės padėties stabilizavimas.
- Judėjimo trajektorijos palaikymas.
- Slydimo trinties mažinimas kreipimo vietoje.
- Vartų kreipimo sistemos komplektavimas.
- Susidėvėjusio kreipiamojo ratuko keitimas.
Kreipiamasis ratukas nėra pagrindinis vartų svorį laikantis elementas. Vartų svorį turi laikyti tam skirta atraminė sistema.
Ø25 mm nailoninis kreipiamasis ratukas
60.040 modelio ratuko skersmuo yra 25 mm. Tai vienas iš mažesnio skersmens kreipiamųjų ratukų, skirtų stumdomų vartų kreipimo mazgams.
Nailonas naudojamas dėl jo tinkamumo besisukantiems mechaniniams elementams. Plastikinis kontaktinis paviršius padeda išvengti tiesioginio metalo kontakto su metalu.
Renkantis ratuką būtina įvertinti vartų profilio formą, ratuko kontaktinio paviršiaus padėtį ir turimą montavimo erdvę.
M12 tvirtinimo sriegis ir techniniai matmenys
Šis kreipiamasis ratukas turi M12 tvirtinimo sriegį. Sriegio dydis yra vienas svarbiausių parametrų renkantis tinkamą montavimo laikiklį.

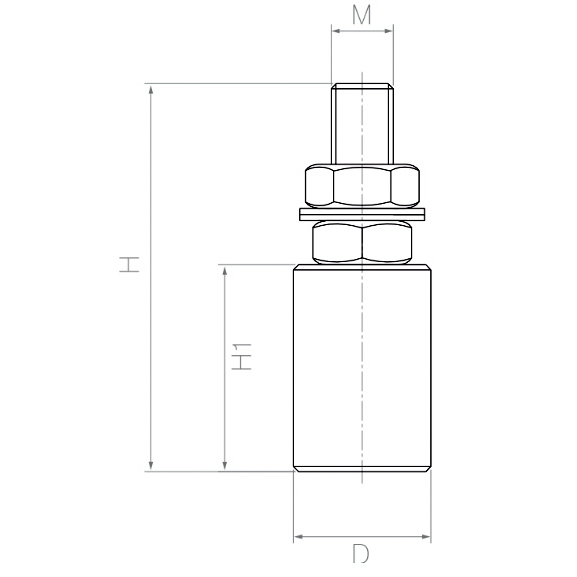

Techniniame brėžinyje nurodyti H – 75 mm ir H1 – 35 mm matmenys. Keičiant esamą ratuką rekomenduojama palyginti ne tik išorinį skersmenį, bet ir tvirtinimo sriegį bei aukščio matmenis.
Net jeigu du ratukai atrodo panašiai, skirtingi tvirtinimo matmenys gali neleisti jų sumontuoti tame pačiame kreipimo mazge.
Kokiems stumdomiems vartams tinka 60.040?
60.040 kreipiamasis ratukas gali būti naudojamas stumdomų vartų sistemose, kuriose numatytas Ø25 mm ratukas su M12 tvirtinimu.
Galimos naudojimo sritys:
- Savilaikiai stumdomi vartai – vartų varčios kreipimo sistemose.
- Naujų vartų gamyba – komplektuojant kreipimo mazgą.
- Vartų remontas – keičiant susidėvėjusį ratuką.
- Individualios metalinės konstrukcijos – kai reikalingas atitinkamų matmenų kreipiamasis elementas.
Gaminio tinkamumas konkretiems vartams priklauso nuo vartų konstrukcijos, profilio matmenų ir pasirinkto montavimo laikiklio.
Kaip pasirinkti tinkamą kreipiamojo ratuko laikiklį?
Renkantis laikiklį 60.040 ratukui svarbu patikrinti jo tvirtinimo angas, ratuko sriegio dydį ir viso kreipimo mazgo geometriją.
Ginoris asortimente taip pat yra šie 100 × 60 mm kampiniai kreipiamųjų ratukų laikikliai:
- 60.041 – cinkuotas kreipiamojo ratuko kampinis laikiklis.
- 60.041.7016 – antracito RAL 7016 laikiklis.
- 60.041.9005 – juodas RAL 9005 laikiklis.
Prieš komplektuojant: būtina patikrinti šių laikiklių suderinamumą su 60.040 modelio M12 tvirtinimu. Vienodos paskirties detalės nebūtinai turi vienodus tvirtinimo matmenis.
60.040 ir 60.040.31 – kuo skiriasi?
Abu gaminiai yra stumdomų vartų kreipiamieji ratukai, tačiau jų techniniai parametrai skiriasi.
- 60.040 – Ø25 mm kreipiamasis ratukas. H – 75 mm, H1 – 35 mm, M12 sriegis.
- 60.040.31 – Ø31 mm kreipiamasis ratukas. H – 60 mm, H1 – 28 mm, M10 sriegis.
Renkantis tinkamą modelį reikia atsižvelgti į ratuko skersmenį, sriegį ir montavimo matmenis. Šie ratukai nėra automatiškai tarpusavyje pakeičiami.
Kreipiamojo ratuko montavimas
60.040 kreipiamasis ratukas montuojamas tinkamame vartų kreipimo mazge, naudojant jo M12 tvirtinimui pritaikytą laikiklį.
Rekomenduojama montavimo eiga:
- Nustatykite kreipiamojo ratuko montavimo vietą.
- Patikrinkite vartų profilio ir kreipimo mazgo matmenis.
- Pasirinkite su M12 tvirtinimu suderinamą laikiklį.
- Patikimai pritvirtinkite laikiklį prie atraminės konstrukcijos.
- Sumontuokite kreipiamąjį ratuką.
- Patikrinkite, ar ratukas laisvai sukasi.
- Nustatykite tinkamą ratuko kontaktą su vartų profiliu.
- Patikrinkite visą vartų atidarymo ir uždarymo eigą.
Montavimo rekomendacija: ratukas turi stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkama montavimo padėtis gali padidinti trintį ir paspartinti dėvėjimąsi.
Dažniausiai užduodami klausimai
Koks yra 60.040 kreipiamojo ratuko skersmuo?
Ratuko skersmuo yra 25 mm.
Koks šio ratuko tvirtinimo sriegis?
Pagal techninį katalogą ratukas turi M12 tvirtinimo sriegį.
Kokie yra ratuko aukščio matmenys?
Techninio brėžinio H matmuo yra 75 mm, o H1 – 35 mm.
Ar ratukas parduodamas kartu su laikikliu?
60.040 yra atskiras kreipiamasis ratukas. Montavimo laikiklį reikia pasirinkti atskirai.
Ar 60.040 ir 60.040.31 ratukai vienodi?
Ne. Jie skiriasi skersmeniu, aukščio matmenimis ir tvirtinimo sriegiu.
Ar galima naudoti 60.040 remontuojant stumdomus vartus?
Taip, jeigu jo matmenys ir tvirtinimas atitinka esamą kreipimo sistemą.
Ar ratukas laiko pagrindinį vartų svorį?
Ne. Tai kreipiamasis elementas, skirtas vartų judėjimui nukreipti ir stabilizuoti.
Kur įsigyti kreipiamąjį ratuką Ø25 mm?
Stumdomų vartų kreipiamąjį ratuką Ø25 mm, M12 – 60.040 galite įsigyti Ginoris elektroninėje parduotuvėje.
Šis gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemas. Prieš užsakant rekomenduojama patikrinti ratuko techninius matmenis ir montavimo laikiklio suderinamumą.
