Stumdomų vartų kreipiamasis ratukas Ø40 mm – 60.040.05
320 €Pirk daugiau, mokėk mažiau10+ vnt. – 270 € už vnt. -15%-
Stumdomų vartų kreipiamasis ratukas Ø40 mm, M16 – 60.040.05 yra nailoninis vartų furnitūros elementas, skirtas stumdomų vartų judėjimui nukreipti ir vartų varčios šoninei padėčiai stabilizuoti. Jis naudojamas kreipimo mazguose, kuriuose besisukantis ratukas kontaktuoja su judančiu vartų profiliu.

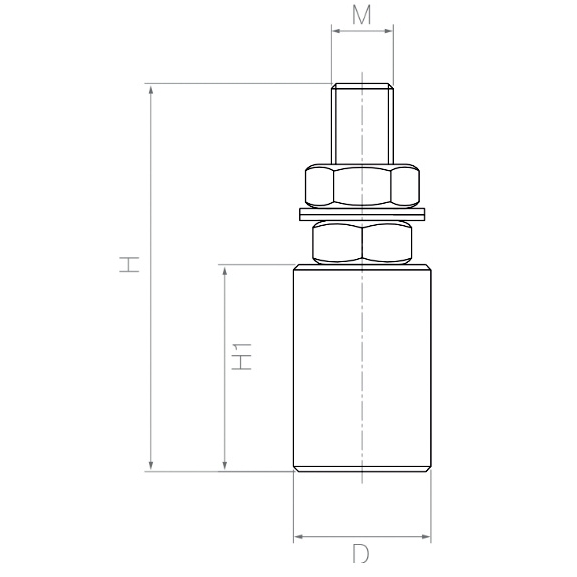

Šio modelio ratuko skersmuo yra 40 mm, paties ratuko aukščio matmuo H1 – 35 mm, o bendras techninio brėžinio aukščio matmuo H – 75 mm. Tvirtinimui naudojamas M16 sriegis.

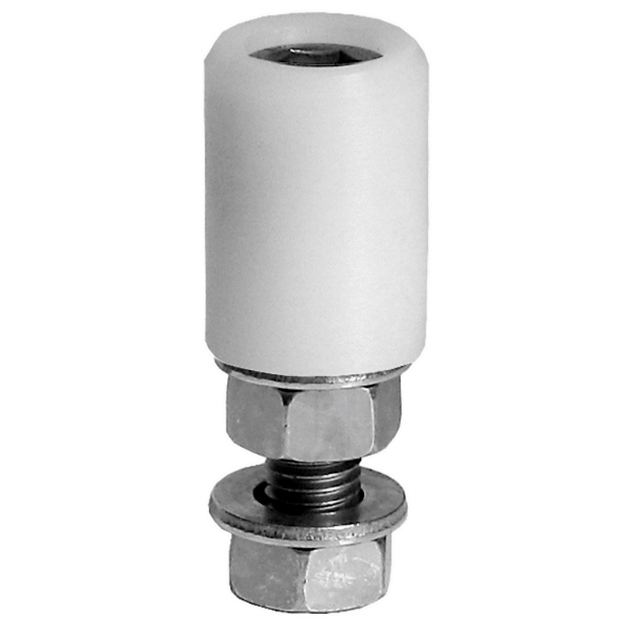

Ratukas pagamintas iš balto nailono (poliamido). Jis gali būti naudojamas naujų stumdomų vartų kreipimo sistemose arba keičiant susidėvėjusį ratuką, jeigu techniniai matmenys atitinka esamą konstrukciją.
Svarbu: parduodamas atskiras kreipiamasis ratukas. Montavimo laikiklį reikia parinkti atskirai, atsižvelgiant į M16 tvirtinimą.
Techniniai duomenys
- Prekės kodas: 60.040.05
- Gaminio tipas: stumdomų vartų kreipiamasis ratukas
- Ratuko skersmuo (D): Ø40 mm
- Bendras matmuo (H): 75 mm
- Ratuko aukščio matmuo (H1): 35 mm
- Tvirtinimo sriegis (M): M16
- Ratuko medžiaga: nailonas (poliamidas)
- Spalva: balta
- Paskirtis: stumdomų vartų kreipimas ir šoninės padėties stabilizavimas
- Komplektacija: atskiras kreipiamasis ratukas be laikiklio
Kam naudojamas Ø40 mm kreipiamasis ratukas?
Kreipiamasis ratukas yra stumdomų vartų kreipimo sistemos dalis. Jo paskirtis – padėti išlaikyti judančią vartų varčią numatytoje trajektorijoje ir riboti nepageidaujamą šoninį judėjimą.
Vartams atsidarant arba užsidarant, ratukas sukasi kontaktuodamas su vartų konstrukcijos paviršiumi. Tinkamai parinktas ir sureguliuotas kreipiamasis elementas padeda sumažinti slydimo trintį ir išvengti tiesioginio metalinių paviršių kontakto.
Pagrindinės funkcijos:
- Vartų kreipimas – padeda palaikyti taisyklingą vartų judėjimo kryptį.
- Šoninis stabilizavimas – riboja nepageidaujamą vartų varčios judėjimą į šonus.
- Besisukantis kontaktas – mažina slydimą tarp ratuko ir judančio profilio.
- Vartų gamyba – naudojamas komplektuojant naujus kreipimo mazgus.
- Vartų remontas – gali pakeisti susidėvėjusį ratuką, kai sutampa techniniai matmenys.
Kreipiamasis ratukas nėra skirtas pagrindiniam vartų svoriui laikyti. Šią funkciją atlieka tam skirti atraminiai vartų sistemos elementai.
Balto nailono ratukas Ø40 × 35 mm
60.040.05 ratuko skersmuo yra 40 mm, o ratuko aukščio matmuo – 35 mm. Šie parametrai svarbūs nustatant, kaip ratukas kontaktuos su vartų profiliu ir kiek vietos jam reikės montavimo mazge.
Nailonas naudojamas mechaniniuose kreipimo elementuose dėl jo tinkamumo besisukančiam kontaktui. Plastikinis paviršius padeda atskirti besiliečiančias metalines konstrukcijos dalis.
Ratuko veikimas priklauso nuo vartų konstrukcijos, profilio paviršiaus, montavimo tikslumo ir eksploatavimo sąlygų.
M16 tvirtinimas – svarbus šio modelio skirtumas
Skirtingai nuo mažesnių 60.040 serijos ratukų su M12 tvirtinimu, 60.040.05 turi M16 sriegį.
Todėl renkantis montavimo laikiklį būtina įvertinti ne tik ratuko skersmenį, bet ir laikiklio tvirtinimo angą bei viso mazgo geometriją.
M12 tvirtinimui skirtas laikiklis savaime nėra tinkamas M16 ratukui. Jeigu keičiate seną ratuką, rekomenduojama patikrinti esamo tvirtinimo sriegį ir visus montavimo matmenis.
Kokiems stumdomiems vartams tinka 60.040.05?
Šis modelis skirtas stumdomų vartų kreipimo sistemoms, kuriose numatytas Ø40 mm ratukas su M16 tvirtinimu.
- Savilaikiai stumdomi vartai – vartų varčios kreipimo mazgams.
- Naujų vartų gamyba – komplektuojant tinkamų matmenų kreipimo sistemą.
- Vartų remontas – keičiant susidėvėjusį kreipiamąjį ratuką.
- Individualūs vartų projektai – kai konstrukcijoje numatytas atitinkamas ratuko skersmuo ir tvirtinimas.
Gaminio tinkamumas konkretiems vartams priklauso nuo vartų profilio, laikiklio konstrukcijos, montavimo padėties ir numatytų apkrovų.
Kaip pasirinkti tinkamą kreipiamojo ratuko laikiklį?
Renkantis laikiklį šiam modeliui, pirmiausia būtina patikrinti M16 tvirtinimo suderinamumą.
Taip pat svarbu įvertinti:
- Laikiklio angos matmenis ir formą.
- Ratuko montavimo aukštį.
- Atstumą nuo ratuko iki vartų profilio.
- Laikiklio tvirtinimą prie atraminės konstrukcijos.
- Ratuko laisvą sukimąsi sumontavus.
- Vartų judėjimą per visą atidarymo ir uždarymo eigą.
Dėmesio: Ginoris asortimente esantys 60.041 serijos kampiniai laikikliai turi kitokio dydžio tvirtinimo angą, todėl jų nereikėtų rinktis 60.040.05 ratukui nepatikrinus suderinamumo. Šiam M16 modeliui būtinas atitinkamas tvirtinimo sprendimas.
60.040 serijos ratukai – kuo skiriasi modeliai?
Ginoris asortimente yra keli skirtingo skersmens kreipiamieji ratukai. Renkantis tinkamą gaminį svarbu atsižvelgti į ratuko skersmenį, aukščio matmenis ir tvirtinimo sriegį.
- 60.040 – kreipiamasis ratukas Ø25 mm, M12.
- 60.040.01 – kreipiamasis ratukas Ø30 mm, M12.
- 60.040.02 – kreipiamasis ratukas Ø32 mm, M12.
- 60.040.03 – kreipiamasis ratukas Ø35 mm, M12.
- 60.040.05 – kreipiamasis ratukas Ø40 mm, M16.
- 60.040.31 – kreipiamasis ratukas Ø31 mm, M10.
Šie modeliai skiriasi ne tik skersmeniu, bet ir kai kuriais tvirtinimo matmenimis. Todėl vienodo tipo ratukai nebūtinai gali būti montuojami į tą patį laikiklį.
Kaip montuoti Ø40 mm kreipiamąjį ratuką?
60.040.05 montuojamas prie tinkamo vartų kreipimo sistemos laikiklio, pritaikyto M16 tvirtinimui.
- Patikrinkite vartų konstrukcijos ir kreipimo mazgo matmenis.
- Parinkite tinkamą M16 tvirtinimo laikiklį.
- Nustatykite ratuko montavimo vietą.
- Patikimai pritvirtinkite laikiklį prie atraminės konstrukcijos.
- Sumontuokite kreipiamąjį ratuką.
- Įsitikinkite, kad ratukas laisvai sukasi.
- Sureguliuokite jo kontaktą su vartų profiliu.
- Patikrinkite vartų judėjimą per visą eigą.
Montavimo rekomendacija: ratukas turi stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Per didelis spaudimas gali padidinti trintį ir pagreitinti dėvėjimąsi.
Dažniausiai užduodami klausimai
Koks yra 60.040.05 ratuko skersmuo?
Ratuko skersmuo yra 40 mm.
Koks šio ratuko tvirtinimo sriegis?
60.040.05 turi M16 tvirtinimo sriegį.
Koks yra ratuko aukštis?
Paties ratuko aukščio matmuo H1 yra 35 mm, o bendras techninio brėžinio aukščio matmuo H – 75 mm.
Iš kokios medžiagos pagamintas ratukas?
Ratukas pagamintas iš nailono (poliamido).
Ar ratukas parduodamas su laikikliu?
Ne. Tai atskiras kreipiamasis ratukas. Montavimo laikiklį reikia pasirinkti papildomai.
Ar Ø40 mm ratuką galima pakeisti Ø35 mm modeliu?
Ne visais atvejais. 60.040.05 turi M16 tvirtinimą, o 60.040.03 – M12. Taip pat skiriasi jų skersmenys.
Ar 60.040.05 tinka stumdomų vartų remontui?
Taip, jeigu ratuko skersmuo, tvirtinimas ir kiti matmenys atitinka esamą vartų kreipimo sistemą.
Ar šis ratukas laiko pagrindinį vartų svorį?
Ne. Jis skirtas vartų judėjimui nukreipti ir šoninei padėčiai stabilizuoti.
Kur įsigyti kreipiamąjį ratuką Ø40 mm?
Stumdomų vartų kreipiamąjį ratuką Ø40 mm, M16 – 60.040.05 galite įsigyti Ginoris elektroninėje parduotuvėje.
Gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemas. Prieš užsakant rekomenduojama patikrinti techninius matmenis ir montavimo laikiklio suderinamumą.
