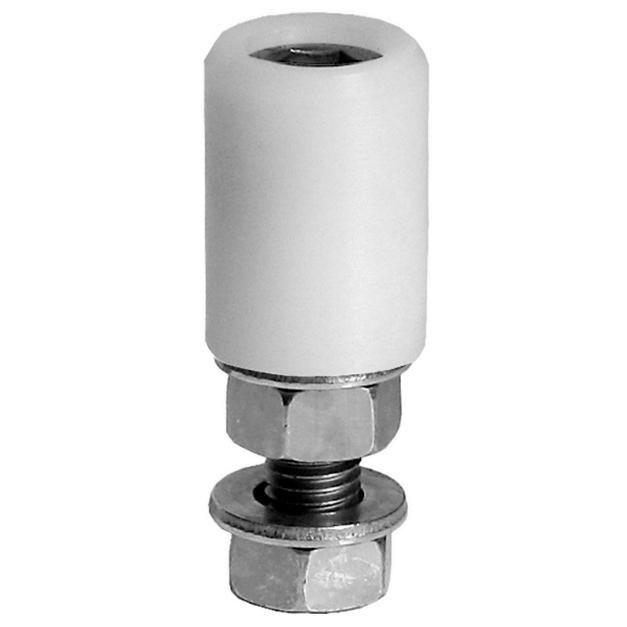

• Stumdomų vartų kreipiamasis ratukas Ø30 mm – 60.040.01

    250 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 210 € už vnt. -16%
    Į krepšelį
  • Stumdomų vartų kreipiamasis ratukas Ø30 mm, M12 – 60.040.01 yra vartų furnitūros elementas, skirtas stumdomų vartų varčios kreipimui ir šoninės padėties stabilizavimui. Ratukas naudojamas vartų kreipimo mazguose, kuriuose svarbu užtikrinti taisyklingą vartų judėjimo trajektoriją.

    Šio modelio skersmuo yra 30 mm, techninio brėžinio matmuo H – 75 mm, o tvirtinimo sriegis – M12. Ratukas tinka naujų vartų kreipimo sistemoms komplektuoti arba susidėvėjusiam elementui pakeisti, kai jo matmenys atitinka esamą konstrukciją.

    Svarbu: parduodamas atskiras kreipiamasis ratukas. Montavimo laikiklį reikia pasirinkti atskirai pagal tvirtinimo matmenis.

    Techniniai duomenys

    • Prekės kodas: 60.040.01
    • Gaminio tipas: stumdomų vartų kreipiamasis ratukas
    • Skersmuo (D): Ø30 mm
    • Matmuo H: 75 mm
    • Matmuo H1: 35 mm
    • Tvirtinimo sriegis (M): M12
    • Svoris: 0,13 kg
    • Paskirtis: stumdomų vartų kreipimas ir šoninės padėties stabilizavimas

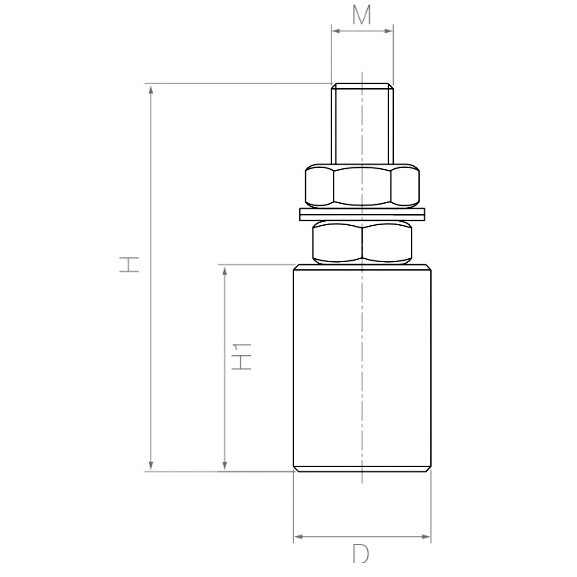

    H ir H1 yra techninio brėžinio matmenys. Renkantis ratuką rekomenduojama palyginti juos su esamos kreipimo sistemos matmenimis.

    Kam naudojamas Ø30 mm kreipiamasis ratukas?

    Kreipiamasis ratukas naudojamas stumdomų vartų kreipimo sistemoje. Jo paskirtis – padėti išlaikyti vartų varčią numatytoje judėjimo trajektorijoje ir riboti nepageidaujamą šoninį judėjimą.

    Vartams atsidarant arba užsidarant, ratukas sukasi kontaktuodamas su judančiu vartų profiliu. Tinkamai parinktas ir sumontuotas ratukas padeda sumažinti slydimo trintį bei tiesioginį konstrukcinių paviršių kontaktą.

    Pagrindinės funkcijos:

    • Stumdomų vartų judėjimo krypties palaikymas.
    • Vartų varčios šoninės padėties stabilizavimas.
    • Slydimo trinties mažinimas kreipimo vietoje.
    • Naujų vartų kreipimo mazgų komplektavimas.
    • Susidėvėjusių kreipiamųjų ratukų keitimas.

    Kreipiamasis ratukas nėra skirtas pagrindiniam vartų svoriui laikyti. Šią funkciją atlieka vartų atraminė sistema.

    Ø30 mm skersmuo ir M12 tvirtinimas

    60.040.01 ratuko skersmuo yra 30 mm, o tvirtinimo sriegis – M12. Šie parametrai yra svarbūs renkantis montavimo laikiklį arba keičiant anksčiau naudotą ratuką.

    Techniniuose duomenyse taip pat nurodyti H – 75 mm ir H1 – 35 mm matmenys. Keičiant seną ratuką rekomenduojama palyginti visus šiuos parametrus, o ne vien išorinį skersmenį.

    Net panašios išvaizdos ratukai gali turėti skirtingus tvirtinimo sriegius arba aukščio matmenis, todėl ne visi modeliai yra tarpusavyje pakeičiami.

    Kokiems vartams tinka 60.040.01?

    Šis ratukas skirtas stumdomų vartų sistemoms, kuriose numatytas Ø30 mm kreipiamasis elementas su M12 tvirtinimu.

    • Savilaikiai stumdomi vartai – varčios kreipimo mazgams.
    • Naujų vartų gamyba – kreipimo sistemos komplektavimui.
    • Vartų remontas – susidėvėjusiam ratukui pakeisti.
    • Individualūs vartų projektai – kai numatyti atitinkami montavimo matmenys.

    Ratuko tinkamumas konkrečiai konstrukcijai priklauso nuo vartų profilio, laikiklio geometrijos ir montavimo vietos.

    Kaip pasirinkti tinkamą montavimo laikiklį?

    60.040.01 ratukas turi M12 tvirtinimą, todėl renkantis laikiklį būtina patikrinti tvirtinimo angos matmenis, ratuko padėtį ir kreipimo mazgo konstrukciją.

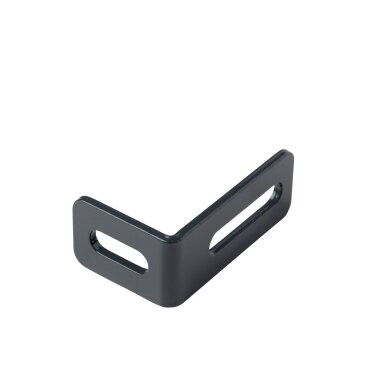

    Ginoris asortimente yra trys 100 × 60 mm kampinių kreipiamojo ratuko laikiklių variantai:

    Prieš užsakant: patikrinkite pasirinkto laikiklio suderinamumą su 60.040.01 ratuko M12 tvirtinimu. Laikikliai parduodami atskirai.

    60.040 ir 60.040.01 – kuo skiriasi?

    Abu modeliai priklauso stumdomų vartų kreipiamųjų ratukų grupei ir turi M12 tvirtinimą, tačiau skiriasi ratuko skersmeniu.

    Skirtingas skersmuo turi įtakos ratuko kontaktinei padėčiai, todėl modelį reikia rinktis pagal vartų kreipimo sistemos matmenis.

    Kreipiamojo ratuko montavimas

    60.040.01 montuojamas prie tinkamo kreipiamojo ratuko laikiklio pagal vartų konstrukciją.

    1. Nustatykite ratuko montavimo vietą.
    2. Patikrinkite vartų profilio ir kreipimo mazgo matmenis.
    3. Pasirinkite su M12 tvirtinimu suderinamą laikiklį.
    4. Patikimai pritvirtinkite laikiklį prie atraminės konstrukcijos.
    5. Sumontuokite kreipiamąjį ratuką.
    6. Patikrinkite, ar ratukas laisvai sukasi.
    7. Nustatykite tinkamą kontaktą su vartų profiliu.
    8. Išbandykite visą vartų atidarymo ir uždarymo eigą.

    Montavimo rekomendacija: ratukas turi stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkama padėtis gali padidinti trintį ir pagreitinti dėvėjimąsi.

    Dažniausiai užduodami klausimai

    Koks yra 60.040.01 ratuko skersmuo?

    Pagal techninius duomenis ratuko skersmuo yra 30 mm.

    Koks šio ratuko tvirtinimo sriegis?

    Ratukas turi M12 tvirtinimo sriegį.

    Kokie yra ratuko aukščio matmenys?

    Techninio brėžinio H matmuo yra 75 mm, o H1 – 35 mm.

    Ar ratukas parduodamas su laikikliu?

    Ne. Tai atskiras kreipiamasis ratukas. Montavimo laikiklis pasirenkamas papildomai.

    Ar 60.040.01 galima pakeisti 60.040 ratuku?

    Ne visais atvejais. Nors abiejų modelių tvirtinimas yra M12, jų skersmuo skiriasi: 60.040 yra Ø25 mm, o 60.040.01 – Ø30 mm.

    Ar ratukas tinka stumdomų vartų remontui?

    Taip, jeigu jo skersmuo, tvirtinimas ir kiti techniniai matmenys atitinka esamą vartų kreipimo sistemą.

    Ar ratukas laiko pagrindinį vartų svorį?

    Ne. Jis skirtas vartų varčios kreipimui ir šoninės padėties stabilizavimui.

    Kur įsigyti kreipiamąjį ratuką Ø30 mm?

    Stumdomų vartų kreipiamąjį ratuką Ø30 mm su M12 tvirtinimu – 60.040.01 galite įsigyti Ginoris elektroninėje parduotuvėje.

    Šis gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemas. Prieš užsakant rekomenduojama patikrinti techninius matmenis ir pasirinkto laikiklio suderinamumą.
