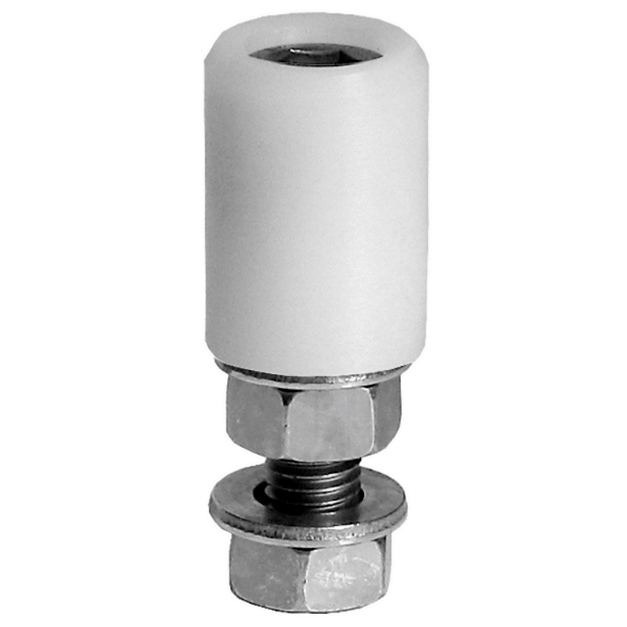

• Stumdomų vartų kreipiamasis ratukas Ø33 mm– 60.040.33

    270 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 230 € už vnt. -14%
    Į krepšelį
  • Stumdomų vartų kreipiamasis ratukas Ø33 mm, M12 – 60.040.33 yra vartų furnitūros elementas, skirtas stumdomų vartų varčios kreipimui ir šoninės padėties stabilizavimui. Ratukas naudojamas kreipimo mazguose, kuriuose būtina išlaikyti tinkamą vartų judėjimo kryptį atidarant ir uždarant vartus.

    Šio modelio skersmuo yra 33 mm, ratuko aukščio matmuo H1 – 35 mm, bendras techninio brėžinio matmuo H – 75 mm, o tvirtinimo sriegis – M12.

    Ratukas pagamintas iš nailono (plastiko). Jis gali būti naudojamas naujai gaminamų stumdomų vartų kreipimo sistemose arba keičiant susidėvėjusį kreipiamąjį ratuką, kai jo matmenys atitinka esamą konstrukciją.

    Svarbu: tai atskiras kreipiamasis ratukas. Montavimo laikiklį reikia parinkti atskirai pagal vartų konstrukciją ir ratuko tvirtinimo parametrus.

    Techniniai duomenys

    • Prekės kodas: 60.040.33
    • Gaminio tipas: stumdomų vartų kreipiamasis ratukas
    • Ratuko skersmuo (D): Ø33 mm
    • Bendras matmuo (H): 75 mm
    • Ratuko aukščio matmuo (H1): 35 mm
    • Tvirtinimo sriegis (M): M12
    • Medžiaga: nailonas (plastikas)
    • Svoris: 0,13 kg
    • Komplektacija: atskiras kreipiamasis ratukas
    • Paskirtis: stumdomų vartų kreipimas ir stabilizavimas

    Kam naudojamas Ø33 mm kreipiamasis ratukas?

    Kreipiamasis ratukas yra stumdomų vartų kreipimo sistemos dalis. Jo pagrindinė funkcija – padėti išlaikyti judančią vartų varčią numatytoje padėtyje ir riboti nepageidaujamą šoninį judėjimą.

    Vartams atsidarant arba užsidarant, ratukas sukasi kontaktuodamas su vartų profiliu. Tinkamai parinktas ir sumontuotas ratukas padeda sumažinti slydimo trintį kontaktinėje vietoje ir išvengti tiesioginio metalinių konstrukcijos dalių kontakto.

    Pagrindinės funkcijos:

    • Vartų judėjimo krypties palaikymas – padeda išlaikyti numatytą vartų trajektoriją.
    • Šoninės padėties stabilizavimas – riboja nepageidaujamą vartų varčios svyravimą.
    • Trinties mažinimas – besisukantis ratukas mažina slydimą sąlyčio vietoje.
    • Kreipimo sistemos komplektavimas – naudojamas su tinkamai parinktu laikikliu.
    • Vartų remontas – gali pakeisti susidėvėjusį ratuką, jeigu sutampa techniniai matmenys.

    Kreipiamasis ratukas nėra skirtas pagrindiniam vartų svoriui laikyti. Vartų svorį turi perimti tam skirta atraminė sistema.

    Nailoninis ratukas Ø33 × 35 mm

    60.040.33 ratuko skersmuo yra 33 mm, o paties ratuko aukščio matmuo – 35 mm. Šie parametrai svarbūs nustatant ratuko kontaktinę padėtį ir tinkamumą konkrečiam vartų kreipimo mazgui.

    Nailonas naudojamas mechaniniuose kreipimo elementuose, kuriuose svarbus besisukantis kontaktas su kitu paviršiumi. Plastikinis ratuko paviršius padeda atskirti besiliečiančias metalines konstrukcijos dalis.

    Tinkamai sureguliuotas kreipiamasis ratukas gali padėti sumažinti kontaktinį triukšmą. Faktinis veikimas priklauso nuo vartų profilio, montavimo tikslumo ir eksploatavimo sąlygų.

    M12 tvirtinimas ir 75 mm bendras matmuo

    Šis kreipiamasis ratukas turi M12 tvirtinimo sriegį. Renkantis laikiklį arba keičiant seną ratuką būtina patikrinti tvirtinimo matmenis.

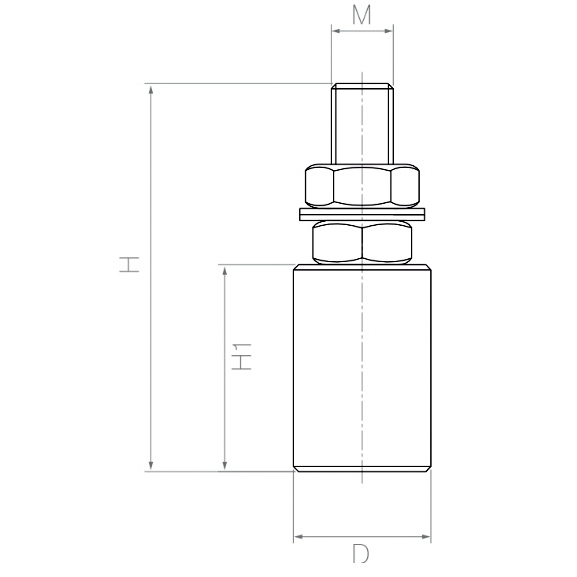

    Techniniame brėžinyje nurodyti H – 75 mm ir H1 – 35 mm matmenys. H1 nusako paties ratuko aukščio matmenį, o H – bendrą gaminio matmenį pagal brėžinį.

    Vienodas sriegis dar nereiškia, kad skirtingo skersmens ratukai visada yra tarpusavyje pakeičiami. Svarbu patikrinti viso kreipimo mazgo geometriją.

    Kokiems vartams tinka 60.040.33?

    60.040.33 skirtas stumdomų vartų sistemoms, kuriose numatytas Ø33 mm kreipiamasis ratukas su M12 tvirtinimu.

    • Savilaikiai stumdomi vartai – vartų varčios kreipimo mazgams.
    • Naujų vartų gamyba – komplektuojant kreipimo sistemą.
    • Vartų remontas – keičiant susidėvėjusį kreipiamąjį ratuką.
    • Individualūs vartų projektai – kai numatytas atitinkamo skersmens ir tvirtinimo tipo ratukas.

    Gaminio tinkamumas priklauso nuo vartų profilio formos, montavimo vietos, laikiklio konstrukcijos ir reikalingų techninių matmenų.

    Kaip pasirinkti kreipiamojo ratuko laikiklį?

    60.040.33 turi M12 tvirtinimą, todėl renkantis laikiklį reikia patikrinti jo angos matmenis, ratuko montavimo padėtį ir viso kreipimo mazgo konstrukciją.

    Ginoris asortimente yra šie kampiniai kreipiamųjų ratukų laikikliai:

    Prieš komplektuojant: būtina patikrinti šių laikiklių suderinamumą su 60.040.33 ratuku. Vien M12 sriegio ir laikiklio angos matmens nepakanka visam suderinamumui patvirtinti.

    60.040 serijos kreipiamieji ratukai – kurį pasirinkti?

    Ginoris asortimente yra keli tos pačios paskirties kreipiamieji ratukai, kurie skiriasi skersmeniu ir tvirtinimo parametrais.

    Renkantis modelį reikia įvertinti ne tik ratuko skersmenį, bet ir tvirtinimo sriegį bei aukščio matmenis. Pavyzdžiui, 60.040.33 turi M12 tvirtinimą, o 60.040.31 – M10, todėl jie nėra tiesioginiai pakaitalai.

    Kaip montuoti kreipiamąjį ratuką Ø33 mm?

    60.040.33 montuojamas prie tinkamo vartų kreipimo sistemos laikiklio.

    1. Patikrinkite vartų profilio ir kreipimo mazgo matmenis.
    2. Parinkite su M12 tvirtinimu suderinamą laikiklį.
    3. Nustatykite ratuko montavimo vietą.
    4. Patikimai pritvirtinkite laikiklį prie atraminės konstrukcijos.
    5. Sumontuokite Ø33 mm kreipiamąjį ratuką.
    6. Patikrinkite, ar ratukas laisvai sukasi.
    7. Sureguliuokite kontaktą su vartų profiliu.
    8. Patikrinkite vartų judėjimą per visą atidarymo ir uždarymo eigą.

    Montavimo rekomendacija: ratukas turi stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkama padėtis gali padidinti trintį ir paspartinti dėvėjimąsi.

    Dažniausiai užduodami klausimai

    Koks yra 60.040.33 ratuko skersmuo?

    Ratuko skersmuo yra 33 mm.

    Koks šio ratuko tvirtinimo sriegis?

    60.040.33 turi M12 tvirtinimo sriegį.

    Koks ratuko aukštis?

    Ratuko aukščio matmuo H1 yra 35 mm, o bendras techninio brėžinio matmuo H – 75 mm.

    Iš kokios medžiagos pagamintas ratukas?

    Ratukas pagamintas iš nailono (plastiko).

    Ar ratukas parduodamas su laikikliu?

    Ne. Tai atskiras kreipiamasis ratukas. Montavimo laikiklis pasirenkamas papildomai.

    Ar Ø33 mm ratuką galima pakeisti Ø32 mm modeliu?

    Ne visais atvejais. Nors abu modeliai turi M12 tvirtinimą, jų skersmenys skiriasi. Būtina patikrinti vartų kreipimo mazgo matmenis.

    Ar ratukas skirtas pagrindiniam vartų svoriui laikyti?

    Ne. Tai kreipiamasis elementas, skirtas vartų varčiai nukreipti ir stabilizuoti.

    Ar 60.040.33 tinka vartų remontui?

    Taip, jeigu ratuko skersmuo, tvirtinimas ir kiti techniniai matmenys atitinka esamą kreipimo sistemą.

    Kur įsigyti kreipiamąjį ratuką Ø33 mm?

    Stumdomų vartų kreipiamąjį ratuką Ø33 mm, M12 – 60.040.33 galite įsigyti Ginoris elektroninėje parduotuvėje.

    Gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemas. Prieš užsakant rekomenduojama patikrinti ratuko matmenis ir montavimo laikiklio suderinamumą.
