Stumdomų vartų kreipiamasis ratukas Ø35 mm– 60.040.03
275 €Pirk daugiau, mokėk mažiau10+ vnt. – 230 € už vnt. -16%-

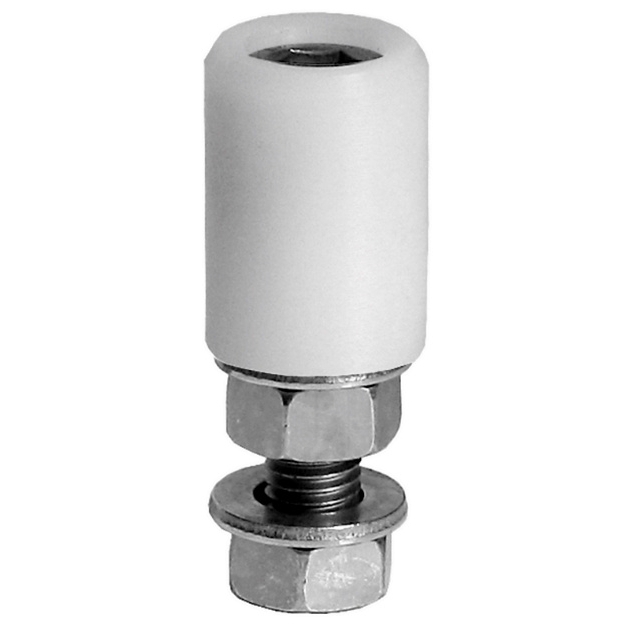

Stumdomų vartų kreipiamasis ratukas Ø35 mm, M12 – 60.040.03 yra vartų furnitūros elementas, skirtas stumdomų vartų varčiai nukreipti ir stabilizuoti jos judėjimą. Ratukas montuojamas kreipimo sistemoje, kurioje padeda riboti nepageidaujamą šoninį vartų judėjimą atidarant ir uždarant vartus.
Šio modelio skersmuo yra 35 mm, techninio brėžinio matmuo H – 75 mm, H1 – 35 mm, o tvirtinimo sriegis – M12. Baltas nailoninis ratukas gali būti naudojamas tiek naujai gaminamuose stumdomuose vartuose, tiek remontuojant esamą kreipimo sistemą.
Svarbu: parduodamas atskiras kreipiamasis ratukas be kampinio laikiklio. Tinkamą laikiklį reikia pasirinkti ir įsigyti papildomai.
Techniniai duomenys
- Prekės kodas: 60.040.03
- Gaminio tipas: stumdomų vartų kreipiamasis ratukas
- Ratuko skersmuo (D): Ø35 mm
- Matmuo H: 75 mm
- Matmuo H1: 35 mm
- Tvirtinimo sriegis (M): M12
- Medžiaga: nailonas (plastikas)
- Spalva: balta
- Svoris: 0,13 kg
- Paskirtis: stumdomų vartų kreipimas ir šoninės padėties stabilizavimas
- Komplektacija: atskiras kreipiamasis ratukas be laikiklio

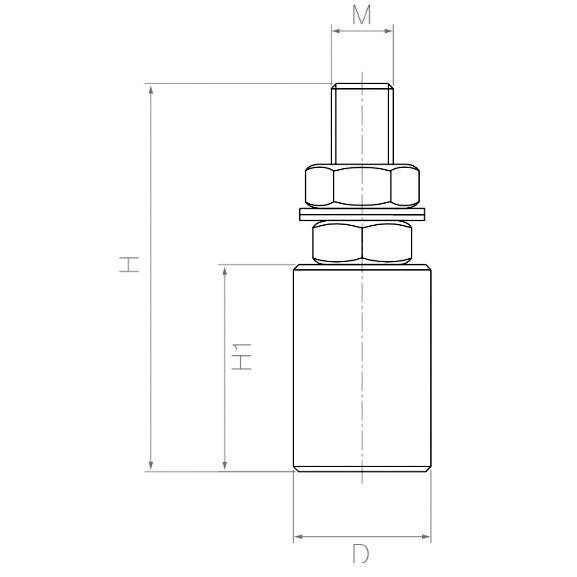

H ir H1 yra gaminio techninio brėžinio matmenys. Prieš montuojant rekomenduojama palyginti juos su esamos vartų kreipimo sistemos matmenimis.
Kam naudojamas Ø35 mm kreipiamasis ratukas?
Kreipiamasis ratukas naudojamas stumdomų vartų kreipimo mazge. Jo pagrindinė funkcija – padėti išlaikyti vartų varčią numatytoje judėjimo trajektorijoje ir riboti šoninį judėjimą.
Vartams atsidarant arba užsidarant, ratukas sukasi kontaktuodamas su judančiu vartų profiliu. Tinkamai sumontuotas ratukas padeda sumažinti slydimo trintį kontaktinėje vietoje ir išvengti tiesioginio metalinių konstrukcijos dalių kontakto.
Pagrindinės funkcijos:
- Vartų stabilizavimas – padeda riboti vartų varčios svyravimą į šonus.
- Judėjimo krypties palaikymas – padeda išlaikyti numatytą stumdomų vartų trajektoriją.
- Trinties mažinimas – besisukantis ratukas sumažina slydimą sąlyčio vietoje.
- Vartų kreipimo mazgo komplektavimas – gali būti naudojamas su tinkamai parinktu montavimo laikikliu.
- Vartų remontas – leidžia pakeisti susidėvėjusį kreipiamąjį ratuką, jeigu jo matmenys atitinka esamą konstrukciją.
Kreipiamasis ratukas nėra skirtas pagrindiniam vartų svoriui laikyti. Šią funkciją atlieka tam skirti vartų atraminiai elementai.
Nailoninis kreipiamasis ratukas – kontaktui su metaliniu profiliu
60.040.03 ratukas pagamintas iš nailono – plastikinės medžiagos, naudojamos mechaniniuose kreipimo elementuose. Nailoninis kontaktinis paviršius padeda atskirti besiliečiančias metalines konstrukcijos dalis.
Tinkamai parinktas ir sumontuotas plastikinis ratukas gali padėti sumažinti kontaktinį triukšmą bei užtikrinti sklandesnį vartų judėjimą.
Ratuko veikimas ir dėvėjimasis priklauso nuo vartų konstrukcijos, montavimo tikslumo, apkrovų bei naudojimo intensyvumo.
Ø35 mm skersmuo ir M12 tvirtinimas
Šio modelio ratuko skersmuo yra 35 mm, o tvirtinimo sriegis – M12. Abu parametrai svarbūs renkantis kreipiamąjį ratuką ir jo montavimo laikiklį.
Techniniame brėžinyje taip pat nurodyti H – 75 mm ir H1 – 35 mm matmenys. Keičiant seną ratuką rekomenduojama palyginti visus matmenis, o ne vien išorinį skersmenį.
Net ir vienodą sriegį turintys ratukai gali skirtis skersmeniu, todėl jų pakeičiamumas priklauso nuo vartų kreipimo sistemos geometrijos.
Kokiems vartams tinka 60.040.03?
60.040.03 skirtas stumdomų vartų kreipimo sistemoms, kuriose reikalingas Ø35 mm ratukas su M12 tvirtinimu.
- Savilaikiai stumdomi vartai – vartų varčios kreipimo mazgams.
- Naujų vartų gamyba – komplektuojant viršutinę kreipimo sistemą.
- Stumdomų vartų remontas – keičiant susidėvėjusį kreipiamąjį ratuką.
- Individualūs vartų projektai – kai numatyti atitinkami ratuko ir tvirtinimo matmenys.
Ratuko tinkamumas konkrečiai konstrukcijai priklauso nuo vartų profilio formos, montavimo vietos ir laikiklio geometrijos.
Kokius laikiklius galima rinktis?
60.040.03 ratukas turi M12 tvirtinimą. Ginoris asortimente yra trys 100 × 60 mm kampinių kreipiamojo ratuko laikiklių variantai, kuriuos verta įvertinti komplektuojant vartų kreipimo mazgą.
- 60.041 – cinkuotas kreipiamojo ratuko laikiklis 100 × 60 mm. Metalinės spalvos variantas.
- 60.041.7016 – antracito RAL 7016 kreipiamojo ratuko laikiklis 100 × 60 mm. Skirtas derinti prie antracito spalvos vartų konstrukcijų.
- 60.041.9005 – juodas RAL 9005 kreipiamojo ratuko laikiklis 100 × 60 mm. Skirtas derinti prie juodų vartų konstrukcijų.
Prieš užsakant: būtina patikrinti pasirinkto laikiklio suderinamumą su 60.040.03 ratuko M12 tvirtinimu ir montavimo geometrija. Laikikliai parduodami atskirai.
60.040 serijos kreipiamieji ratukai – kurį pasirinkti?
Ginoris asortimente yra keli skirtingo skersmens kreipiamieji ratukai. Renkantis tinkamą modelį svarbu atsižvelgti į skersmenį, tvirtinimo sriegį ir kitus techninius matmenis.
- 60.040 – kreipiamasis ratukas Ø25 mm, M12.
- 60.040.01 – kreipiamasis ratukas Ø30 mm, M12.
- 60.040.02 – kreipiamasis ratukas Ø32 mm, M12.
- 60.040.03 – kreipiamasis ratukas Ø35 mm, M12.
- 60.040.31 – kreipiamasis ratukas Ø31 mm, M10.
Pirmieji keturi išvardyti modeliai turi M12 tvirtinimą, tačiau skiriasi jų skersmenys. 60.040.31 turi M10 tvirtinimą, todėl jo negalima laikyti tiesioginiu M12 modelių pakaitalu.
Jeigu keičiate seną ratuką, rekomenduojama palyginti jo techninius matmenis arba pasirinkti pagal esamą prekės kodą.
Kaip montuoti kreipiamąjį ratuką Ø35 mm?
60.040.03 ratukas montuojamas prie tinkamo vartų kreipimo sistemos laikiklio.
- Nustatykite ratuko montavimo vietą.
- Patikrinkite vartų profilio ir kreipimo mazgo matmenis.
- Pasirinkite su M12 tvirtinimu suderinamą laikiklį.
- Patikimai pritvirtinkite laikiklį prie atraminės konstrukcijos.
- Sumontuokite Ø35 mm kreipiamąjį ratuką.
- Patikrinkite, ar ratukas laisvai sukasi.
- Nustatykite tinkamą kontaktą su vartų profiliu.
- Išbandykite vartų judėjimą per visą atidarymo ir uždarymo eigą.
Montavimo rekomendacija: ratukas turi padėti stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkama padėtis gali padidinti trintį ir pagreitinti kreipimo elementų dėvėjimąsi.
Dažniausiai užduodami klausimai
Koks yra 60.040.03 kreipiamojo ratuko skersmuo?
Ratuko skersmuo yra 35 mm.
Koks šio ratuko tvirtinimo sriegis?
Ratukas turi M12 tvirtinimo sriegį.
Kokie yra ratuko aukščio matmenys?
Techninio brėžinio H matmuo yra 75 mm, o H1 – 35 mm.
Iš kokios medžiagos pagamintas ratukas?
Ratukas pagamintas iš nailono (plastiko).
Ar ratukas parduodamas kartu su laikikliu?
Ne. 60.040.03 yra atskiras kreipiamasis ratukas. Laikiklį reikia įsigyti papildomai.
Ar galima Ø35 mm ratuką pakeisti Ø32 mm ratuku?
Ne visais atvejais. Nors abu modeliai turi M12 tvirtinimą, jų skersmenys skiriasi. Būtina patikrinti vartų kreipimo mazgo geometriją.
Ar ratukas skirtas pagrindiniam vartų svoriui laikyti?
Ne. Jis skirtas vartų varčios judėjimui nukreipti ir stabilizuoti.
Ar šis ratukas tinka stumdomų vartų remontui?
Taip, jeigu jo matmenys ir tvirtinimas atitinka esamą kreipimo sistemą.
Kur įsigyti stumdomų vartų kreipiamąjį ratuką Ø35 mm?
Stumdomų vartų kreipiamąjį ratuką Ø35 mm su M12 tvirtinimu – 60.040.03 galite įsigyti Ginoris elektroninėje parduotuvėje.
Šis gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemas. Prieš užsakant rekomenduojama patikrinti ratuko matmenis ir pasirinkto laikiklio suderinamumą.
