Stumdomų vartų kreipiamojo ratuko kampinis laikiklis 100 × 60 mm – 60.041
220 €Pirk daugiau, mokėk mažiau5+ vnt. – 185 € už vnt. -15%-

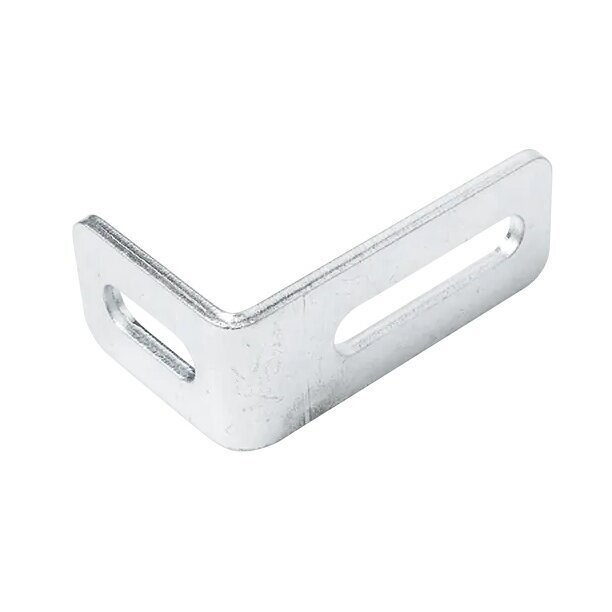

Stumdomų vartų kreipiamojo ratuko kampinis laikiklis 100 × 60 mm – 60.041 yra cinkuoto plieno L formos tvirtinimo elementas, skirtas kreipiamiesiems ratukams montuoti. Laikiklis naudojamas stumdomų vartų kreipimo sistemose, ypač montuojant savaime laikomus stumdomus vartus.
100 × 60 mm matmenų kampinis laikiklis pagamintas iš 5 mm storio plieno. Cinkuotas paviršius suteikia papildomą apsaugą nuo korozijos, todėl detalė tinkama naudoti lauko vartų konstrukcijose.
Svarbu: tai atskiras kreipiamojo ratuko laikiklis. Kreipiamasis ratukas pasirenkamas ir įsigyjamas atskirai.
Techniniai duomenys
- Prekės kodas: 60.041
- Gaminio tipas: kampinis kreipiamojo ratuko laikiklis
- Paskirtis: stumdomų vartų kreipiamųjų ratukų tvirtinimas
- Matmenys: 100 × 60 mm
- Forma: L formos kampas
- Medžiaga: plienas
- Plieno storis: 5 mm
- Paviršius: cinkuotas
- Svoris: 0,18 kg
- Komplektacija: kampinis laikiklis be kreipiamojo ratuko
Kam naudojamas kreipiamojo ratuko kampinis laikiklis?
Kreipiamojo ratuko laikiklis yra stumdomų vartų kreipimo sistemos dalis. Jo paskirtis – sudaryti tvirtinimo pagrindą kreipiamajam ratukui, kuris padeda kontroliuoti vartų varčios šoninę padėtį.
Stumdomiems vartams atsidarant ir užsidarant, kreipiamasis ratukas kontaktuoja su numatytu vartų profilio paviršiumi. Tinkamai įrengtas kreipimo mazgas padeda išlaikyti vartų judėjimo kryptį ir riboti nepageidaujamą šoninį svyravimą.
60.041 laikiklis gali būti naudojamas:
- Gaminant naujus stumdomus vartus – kreipiamojo ratuko tvirtinimo mazgui įrengti.
- Montuojant savaime laikomus vartus – viršutinės vartų dalies kreipimo sistemoje.
- Remontuojant vartus – keičiant pažeistą arba netinkamą kreipiamojo ratuko laikiklį.
- Komplektuojant vartų furnitūrą – pasirenkant laikiklį ir tinkamą kreipiamąjį ratuką atskirai.
Laikiklis nėra pagrindinis vartų svorį laikantis elementas. Jo funkcija – patikimai pritvirtinti kreipimo ratuką numatytoje vietoje.

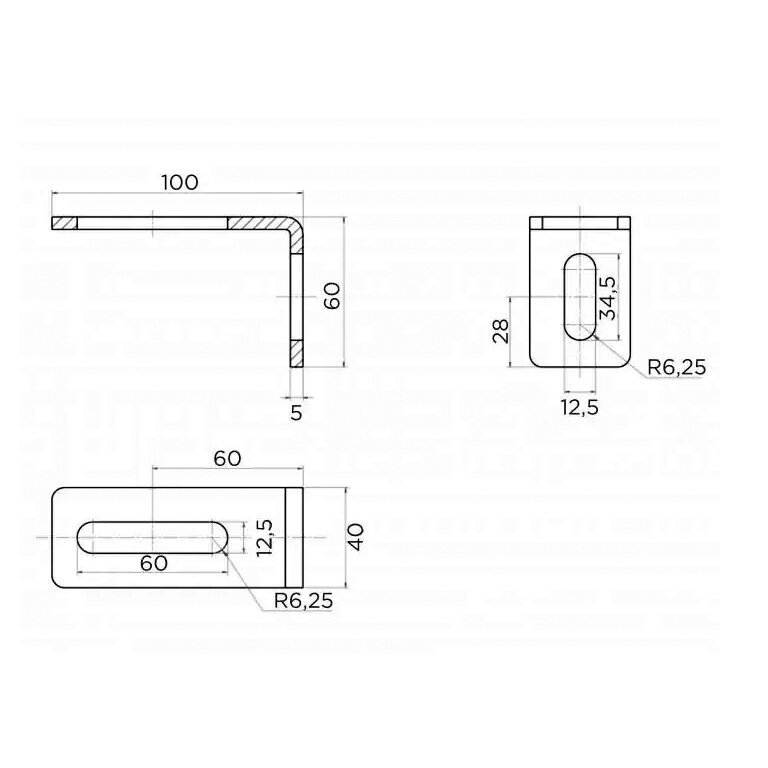

100 × 60 mm L formos konstrukcija
60.041 kampinio laikiklio matmenys yra 100 × 60 mm. L formos konstrukcija skirta kreipiamojo ratuko montavimui prie tinkamos vartų atramos.
Laikiklis pagamintas iš 5 mm storio plieno, todėl gali būti naudojamas kaip metalinis kreipimo mazgo tvirtinimo elementas. Jo forma leidžia atskirai parinkti ratuką pagal vartų profilio matmenis ir kreipimo sistemos konstrukciją.
Prieš montuojant svarbu įvertinti laikiklio padėtį, tvirtinimo angų išdėstymą ir ratuko ašies vietą. Vien nominalių 100 × 60 mm matmenų nepakanka suderinamumui su bet kuriuo ratuku patvirtinti.
Cinkuotas plienas – lauko vartų furnitūrai
Laikiklio metalinis paviršius yra cinkuotas. Cinko danga padeda apsaugoti plieną nuo korozijos, kurią gali skatinti drėgmė ir kitos aplinkos sąlygos.
Ši savybė aktuali vartų furnitūrai, kuri montuojama lauke ir nuolat veikiama besikeičiančių oro sąlygų.
Montuojant rekomenduojama nepažeisti apsauginės dangos. Jeigu montavimo metu danga pažeidžiama, pažeistas vietas reikėtų tinkamai apsaugoti nuo korozijos.
Kaip pasirinkti tinkamą kreipiamąjį ratuką?
60.041 laikiklis parduodamas atskirai, todėl kreipiamąjį ratuką reikia pasirinkti pagal konkrečią vartų konstrukciją.
Renkantis ratuką svarbu patikrinti:
- Ratuko skersmenį – jis turi atitikti vartų kreipimo sistemos geometriją.
- Ratuko aukštį – kontaktinis paviršius turi būti tinkamas vartų profiliui.
- Ratuko ašies matmenis – jie turi atitikti laikiklio tvirtinimo galimybes.
- Montavimo padėtį – ratukas neturi kliudyti vartų judėjimui.
- Reguliavimo poreikį – pasirinktas sprendimas turi leisti nustatyti tinkamą ratuko kontaktą su vartų profiliu.
Jeigu nesate tikri dėl suderinamumo, prieš pirkdami palyginkite laikiklio ir ratuko techninius brėžinius.
Alternatyva – reguliuojamas ratukas su laikikliu
Jeigu ieškote ne atskiro kampinio laikiklio, o jau sukomplektuoto kreipimo elemento, Ginoris asortimente galite rinktis reguliuojamus kreipiamuosius ratukus su laikikliais:
- 60.043 – reguliuojamas stumdomų vartų kreipiamasis ratukas Ø35 mm su laikikliu.
- 60.043S – reguliuojamas stumdomų vartų kreipiamasis ratukas Ø30 mm su laikikliu.
Šie gaminiai yra atskiri sukomplektuoti kreipimo mazgai, todėl prieš pasirenkant būtina palyginti jų konstrukciją ir matmenis su 60.041 laikikliu.
Kaip montuoti kreipiamojo ratuko laikiklį?
60.041 kampinis laikiklis montuojamas prie tinkamos vartų atraminės konstrukcijos. Tiksli montavimo vieta priklauso nuo vartų sistemos ir pasirinkto kreipiamojo ratuko.
Rekomenduojama montavimo eiga:
- Įvertinkite vartų kreipimo sistemos konstrukciją ir nustatykite laikiklio montavimo vietą.
- Patikrinkite 100 × 60 mm laikiklio matmenis ir tvirtinimo angas.
- Pasirinkite tinkamą kreipiamąjį ratuką.
- Patikrinkite ratuko ašies ir laikiklio tvirtinimo suderinamumą.
- Parinkite tvirtinimo elementus pagal atraminės konstrukcijos medžiagą.
- Patikimai pritvirtinkite kampinį laikiklį.
- Sumontuokite pasirinktą kreipiamąjį ratuką.
- Patikrinkite ratuko padėtį ir laisvą sukimąsi.
- Išbandykite visą vartų atidarymo ir uždarymo eigą.
Montavimo rekomendacija: kreipiamasis ratukas turi nukreipti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkama padėtis gali sukelti papildomą trintį ir apsunkinti vartų judėjimą.
Dažniausiai užduodami klausimai
Ar 60.041 komplekte yra kreipiamasis ratukas?
Ne. 60.041 yra atskiras metalinis kampinis laikiklis. Kreipiamąjį ratuką reikia pasirinkti atskirai.
Kokie yra laikiklio matmenys?
Laikiklio matmenys yra 100 × 60 mm, o plieno storis – 5 mm.
Ar 60.041 laikiklis yra cinkuotas?
Taip. Laikiklis pagamintas iš cinkuoto plieno, kuris turi papildomą apsaugą nuo korozijos.
Ar šis laikiklis tinka savaime laikomiems stumdomiems vartams?
Taip. Jis skirtas naudoti stumdomų vartų kreipimo sistemose, įskaitant savaime laikomus vartus. Konkretus suderinamumas priklauso nuo pasirinkto ratuko ir montavimo konstrukcijos.
Ar galima prie šio laikiklio montuoti bet kokį kreipiamąjį ratuką?
Ne. Būtina patikrinti ratuko ašies matmenis, laikiklio tvirtinimo angas ir bendrą kreipimo mazgo geometriją.
Kuo skiriasi 60.041 ir 60.043?
60.041 yra atskiras kampinis laikiklis be ratuko, o 60.043 – reguliuojamas kreipiamasis ratukas Ø35 mm su laikikliu.
Kur įsigyti kreipiamojo ratuko laikiklį 100 × 60 mm?
Cinkuotą stumdomų vartų kreipiamojo ratuko kampinį laikiklį 100 × 60 mm – 60.041 galite įsigyti Ginoris elektroninėje parduotuvėje.
Laikiklis skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemą. Prieš užsakant rekomenduojama pasirinkti tinkamą kreipiamąjį ratuką ir patikrinti montavimo matmenis.
