Vartelių spynos montavimo korpusas 63.217, 72/50 mm
1380 €Pirk daugiau, mokėk mažiau3+ vnt. – 1170 € už vnt. -15%-

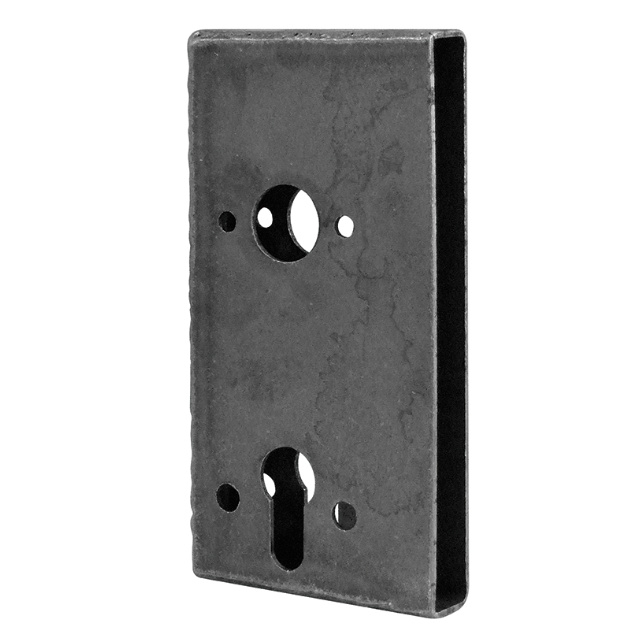

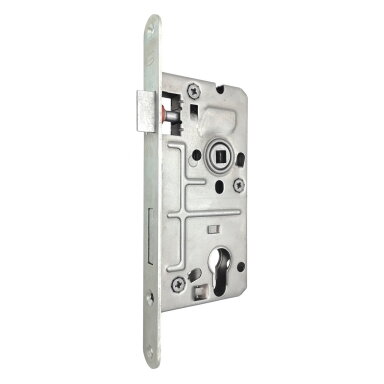

Vartelių spynos montavimo korpusas 63.217 skirtas įleidžiamai 72/50 mm spynai montuoti metalinių vartelių varčioje. Jis aktualus gaminant naują vartelių rėmą arba keičiant esamą spynos korpusą. Pagal angų išdėstymą su juo derinama įleidžiama vartelių spyna 63.216, 72/50 mm. Spynos mechanizmas pasirenkamas atskirai.
Žymėjimas 72/50 mm padeda patikrinti, kur sumontavus spyną bus rankena ir cilindras. Vertikalus atstumas tarp jų centrų yra 72 mm, o rankenos ašies centras nuo priekinės korpuso briaunos nutolęs 50 mm. Abu matmenys svarbūs, jei norite panaudoti vartelių profilyje jau paruoštas angas.
Korpuso 63.217 techniniai duomenys

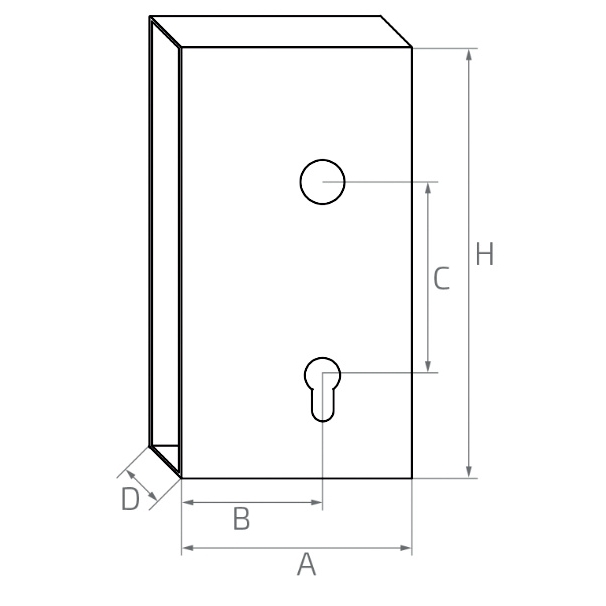

Prekės kodas 63.217 Prekės tipas Įleidžiamos vartelių spynos montavimo korpusas Korpuso gylis (A) 80 mm Atstumas nuo priekinės briaunos iki rankenos ašies centro (B) 50 mm Atstumas tarp rankenos ašies ir cilindro centro (C) 72 mm Korpuso plotis (D) 20 mm Svoris 0,435 kg Ką patikrinti renkantis korpusą ir rankeną?
Jei keičiate seną korpusą, pirmiausia pamatuokite jam skirtą vietą vartelių rėme. Palyginkite išpjovos aukštį, gylį bei plotį, tada patikrinkite rankenos ir cilindro angų padėtį. Vienodas 72 mm tarpcentris leidžia parinkti rankenos plokštelę, tačiau spynos mechanizmui taip pat turi pakakti vietos varčios viduje.
Jei su korpusu montuosite spyną 63.216, jai reikalinga rankena su 8 × 8 mm kvadratine ašimi. Iš rankenų su 72 mm tarpcentriu galite rinktis, pavyzdžiui, juodą spaudžiamą rankeną 63.180.72.00 su 30 mm pločio plokštele. Ašies ilgį parinkite pagal visą vartelių storį su abiem rankenos plokštelėmis.
