• Reguliuojamas vartų vyris M18 su plokštele 140×50 mm, 61.068.18

    1340 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 1130 € už vnt. -15%
    Į krepšelį
  • Reguliuojamas vartų vyris M18 su 140×50 mm plokštele – 61.068.18

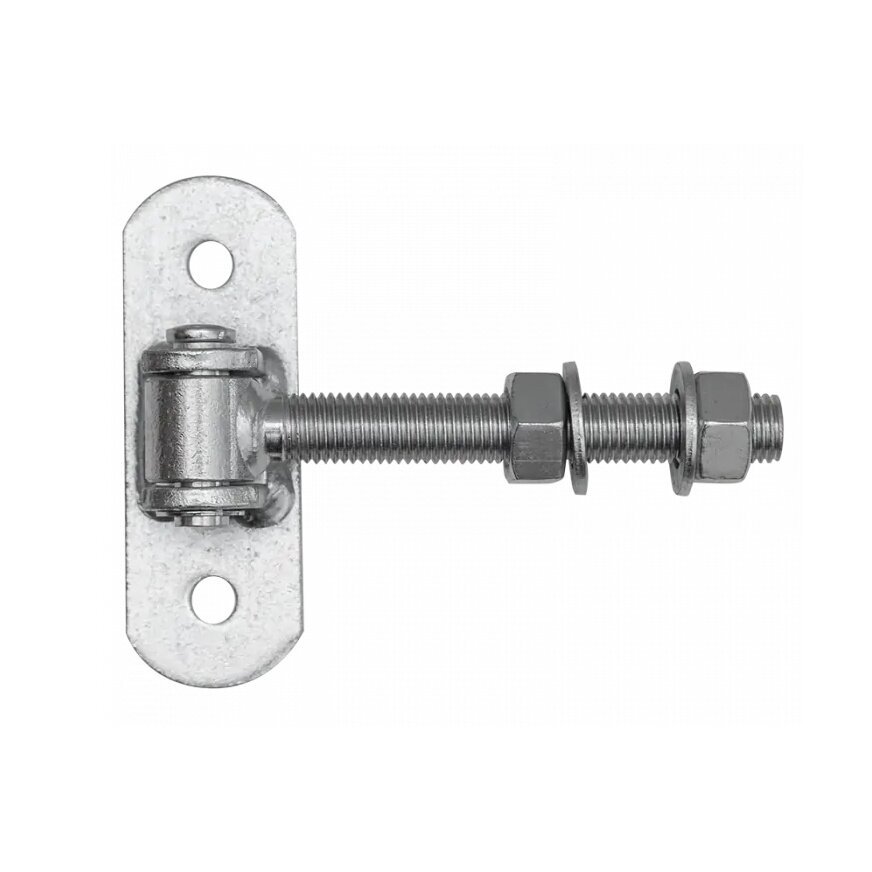

    Reguliuojamas vartų vyris M18, 61.068.18 – plieninis vyris su 140×50×6 mm tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. M18 srieginis mechanizmas leidžia tikslinti vartų varčios padėtį montavimo metu ir atlikti korekcijas eksploatuojant.

    Vyrio konstrukcijoje naudojama 6 mm storio plokštelė su dviem Ø13 mm tvirtinimo angomis. Atstumas tarp angų centrų – 90 mm. Bendras gaminio ilgis – apie 200 mm.

    Leistina apkrova – 80 kg dviejų vyrių porai su 2 m ilgio vartų varčia. Gaminys pagamintas iš cinkuoto plieno, todėl tinka lauko vartų konstrukcijoms.

    Reguliuojamo vartų vyrio 61.068.18 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.068.18
    Tipas Reguliuojamas vartų vyris su prisukama plokštele
    Sriegis M M18
    Plokštelės matmenys 140×50×6 mm
    Matmuo A 50 mm
    Matmuo B 30 mm
    Matmuo C 140 mm
    Matmuo D 90 mm
    Matmuo E 40 mm
    Matmuo d Ø15 mm
    Plokštelės storis s 6 mm
    Tvirtinimo angos 2 × Ø13 mm
    Angų centrų atstumas 90 mm
    Bendras ilgis Apie 200 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotas
    Svoris Apie 0,88 kg
    Leistina apkrova 80 kg dviejų vyrių porai su 2 m vartų varčia

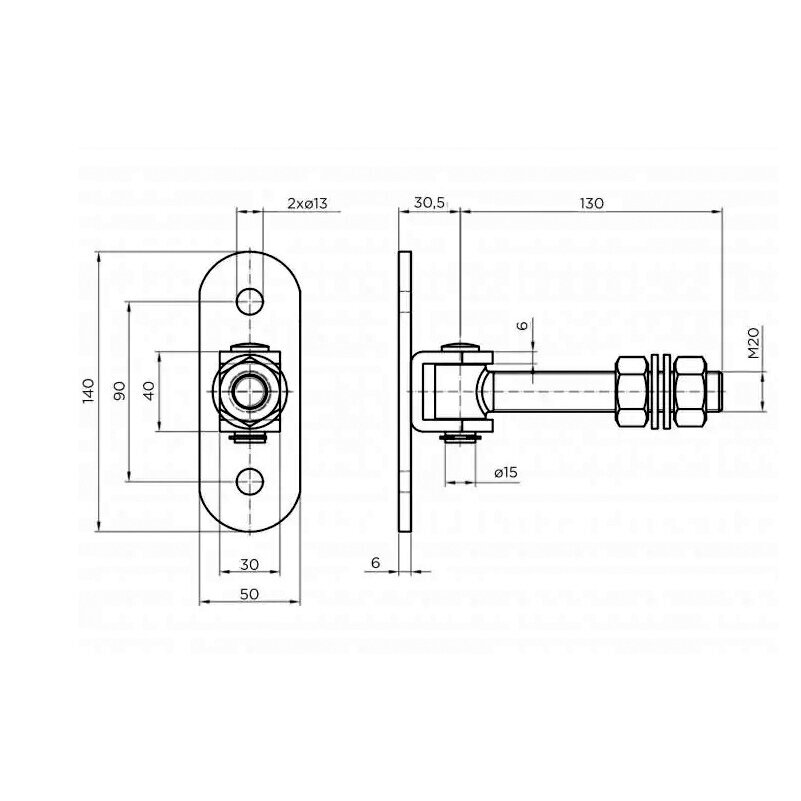

    Raidiniai matmenys atitinka gaminio techninį brėžinį. Bendras gaminio ilgis nėra leistina reguliavimo eiga.

    Pagrindiniai reguliuojamo vyrio M18 privalumai

    • M18 reguliavimo sriegis – leidžia koreguoti vartų varčios padėtį.
    • 140×50 mm tvirtinimo plokštelė – montavimui prie suderinamos atramos.
    • 6 mm plokštelės storis – standžiam tvirtinimo mazgui suformuoti.
    • Dvi Ø13 mm montavimo angos – mechaniniam tvirtinimui.
    • 90 mm angų centrų atstumas – svarbus keičiant esamą vyrį.
    • Cinkuotas plienas – apsaugai nuo korozijos.
    • Reguliavimas po montavimo – patogus vartų padėčiai tikslinti.

    Kur naudojamas reguliuojamas vartų vyris 61.068.18?

    Modelis 61.068.18 skirtas metaliniams varstomiems vartams, kiemo varteliams ir kitoms suderinamoms varstomoms konstrukcijoms. Jis gali būti naudojamas tiek gaminant naujus vartus, tiek keičiant esamą vyrį.

    Reguliuojama jungtis naudinga tais atvejais, kai reikia tiksliai nustatyti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai padeda suderinti užsidarymą, tarpus ir spynos arba skląsčio veikimą.

    Prieš pasirenkant vyrį būtina įvertinti vartų varčios masę, plotį, atramos standumą ir tvirtinimo vietos matmenis.

    140×50×6 mm tvirtinimo plokštelė

    Vyrio plokštelės ilgis yra 140 mm, plotis – 50 mm, o storis – 6 mm. Joje įrengtos dvi Ø13 mm montavimo angos, kurių centrų atstumas yra 90 mm.

    Šie matmenys ypač svarbūs keičiant seną vyrį. Prieš montuojant reikia patikrinti, ar plokštelė telpa numatytoje vietoje ir ar angų išdėstymas atitinka atraminės konstrukcijos tvirtinimo taškus.

    Tvirtinimo varžtai arba ankeriai parenkami pagal pagrindo medžiagą ir numatomas apkrovas. Vien 6 mm plokštelės storis nenustato viso montavimo mazgo laikomosios galios.

    M18 srieginis reguliavimo mechanizmas

    Vyrio M18 srieginė jungtis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Reguliavimas gali būti naudingas montavimo metu, kai reikia nustatyti vienodus tarpus ir tiksliai suderinti vartų užsidarymą.

    Eksploatacijos metu nedidelės padėties korekcijos gali prireikti dėl konstrukcijos judėjimo arba kitų mechaninių pokyčių. Reguliuojamas vyris leidžia atlikti korekciją nekeičiant viso tvirtinimo mazgo.

    Prieš reguliuojant vartų varčią būtina saugiai prilaikyti. Atlikus reguliavimą reikia patikrinti pakankamą sriegio įsukimą ir patikimai užfiksuoti reguliavimo veržles.

    Reguliuojant negalima pernelyg išsukti srieginės dalies, nes tai gali sumažinti jungties patikimumą.

    Kaip montuoti reguliuojamą vartų vyrį M18?

    Prieš montuojant patikrinkite vartų varčios masę, plotį, atraminio stulpo standumą ir tvirtinimo paviršiaus būklę.

    Plokštelė turi būti patikimai pritvirtinta prie standžios konstrukcijos. Tvirtinimo elementai turi atitikti Ø13 mm montavimo angas, pagrindo medžiagą ir numatomas apkrovas.

    Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netikslus jų išdėstymas gali sukelti vartų strigimą, papildomą trintį ir greitesnį sukimosi mazgo dėvėjimąsi.

    Montuojant rekomenduojama laikinai prilaikyti vartų varčią, nustatyti reikiamus tarpus ir patikrinti, ar ji laisvai juda per visą numatytą atidarymo kampą.

    Baigus montuoti būtina patikrinti plokštelės tvirtinimą, reguliavimo veržlių fiksavimą ir sklandų vartų užsidarymą.

    Kokią apkrovą atlaiko reguliuojamas vyris 61.068.18?

    Leistina apkrova – 80 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ši reikšmė taikoma dviem vyriams kartu, o ne vienam vyriui. Jos negalima automatiškai taikyti ilgesnei vartų varčiai arba kitokioms montavimo sąlygoms.

    Parenkant vyrius būtina įvertinti vartų varčios masę, plotį, aukštį, vėjo poveikį, atraminio stulpo standumą ir tvirtinimo elementų laikomąją galią.

    Jeigu konstrukcija sunkesnė arba ilgesnė, būtina atskirai įvertinti vyrių mazgo apkrovas ir pasirinkti tinkamą modelį.

    61.068.18 ir 61.068.16 – kuo skiriasi?

    Abu modeliai turi prisukamą tvirtinimo plokštelę ir reguliuojamą srieginę jungtį, tačiau skiriasi sriegio dydžiu ir konstrukciniais matmenimis.

    Parametras 61.068.18 61.068.16
    Sriegis M18 M16
    Plokštelė 140×50×6 mm 115×40×5 mm
    Matmuo B 30 mm 25 mm
    Matmuo d Ø15 mm Ø12 mm
    Matmuo D 90 mm 75 mm

    61.068.18 turi didesnį sriegį ir didesnę tvirtinimo plokštelę. Tačiau vien didesni matmenys nereiškia, kad modeliai yra tiesiogiai pakeičiami ar kad galima ignoruoti jų apkrovos sąlygas.

    Mažesnio sriegio variantas: reguliuojamas vartų vyris M16, 61.068.16.

    Cinkuoto paviršiaus priežiūra

    Vyris pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalą nuo korozijos naudojant gaminį lauko sąlygomis.

    Eksploatacijos metu rekomenduojama periodiškai patikrinti tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir sukimosi mazgo būklę.

    Jeigu montuojant pažeidžiama apsauginė danga, pažeistas vietas reikia papildomai apsaugoti nuo korozijos.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.068.18 sriegis?

    M18.

    Kokie tvirtinimo plokštelės matmenys?

    140×50 mm, storis – 6 mm.

    Kiek tvirtinimo angų turi plokštelė?

    Dvi Ø13 mm angas.

    Koks atstumas tarp montavimo angų centrų?

    90 mm.

    Koks bendras vyrio ilgis?

    Apie 200 mm.

    Kokią apkrovą atlaiko šis vyris?

    80 kg dviejų vyrių porai su 2 m ilgio vartų varčia.

    Ar 80 kg yra vieno vyrio apkrova?

    Ne. Apkrova nurodyta dviejų vyrių porai.

    Ar galima reguliuoti vartų padėtį po montavimo?

    Taip. M18 srieginė jungtis leidžia atlikti vartų varčios padėties korekciją.

    Ar vyris tinkamas lauko vartams?

    Taip. Cinkuota danga padeda apsaugoti plieną nuo korozijos.
